Energooszczędne Eżektory Wielostopniowe

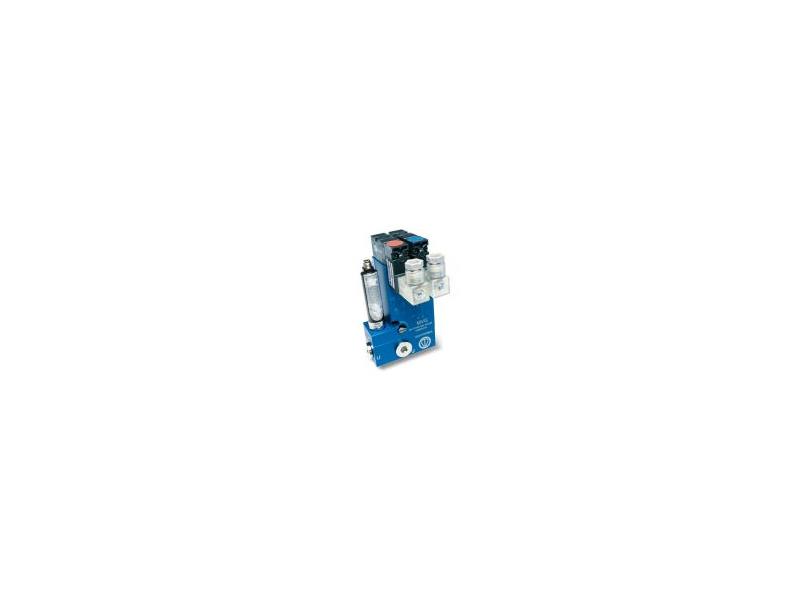

Te eżektory są niezależnymi urządzeniami, które potrafią kontrolować cały układ chwytający. Ich cechą szczególną jest mały rozmiar i duża wydajność ssania. Zbudowane są z bloku z anodyzowanego aluminium, na którym zostały zainstalowane poszczególne elementy: modułowy i wytłumiony eżektor wielostopniowy; przetwornik podciśnienia kontrolujący pracę układu; mikro-elektrozawór dostarczający sprężone powietrze; mikro-elektrozawór kontrolujący odrzut przenoszonego detalu; zawór dławiący, umożliwiający regulację siłę odrzutu; zawór zwrotny; kolektor próżniowy z kilkoma otworami wlotowymi. Aktywując elektrozawór kontrolujący wlot sprężonego powietrza eżektor wytwarza próżnię. Gdy próżnia osiągnie zadany poziom, wlot sprężonego powietrza zostaje odcięty i ponownie przywrócony dopiero kiedy poziom próżni spadnie do określonego minimum. Taki sposób sterowania pozwala w znaczący sposób obniżyć zużycie sprężonego powietrza. Kolejnym etapem pracy układu jest odrzucenie detalu po zakończeniu przenoszenia. Wykonywane jest ono przez aktywację elektrozaworu odpowiedzialnego za odrzut detalu. Dodatkowo eżektor jest wyposażony w zawór dławiący umożliwiający regulację siły odrzutu. Seria MVG umożliwia wyeliminowanie dodatkowych zaworów sterujących, zwrotnych, dławiących oraz przewodów z układu próżniowego, tym samym minimalizując rozmiar i wagę układu. Do kontrolowania pracy układu potrzebujemy jedynie dwa sygnały sterujące „ssij” i „odrzuć”. Podtrzymywanie zadanego poziomu podciśnienia realizowane jest autonomicznie w obrębie modułu MVG.
