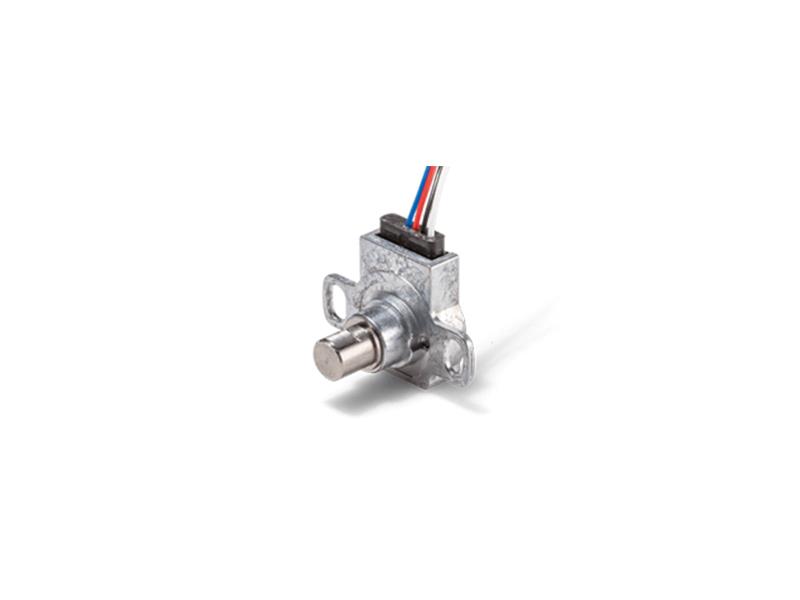

Enkoder HSM14F z efektem Halla

Nie mógłby być cieńszy:jednoobrotowy enkoder HSM14F z efektem Halla firmy MEGATRON ma niezwykle kompaktową konstrukcję, a głębokość jego obudowy wynosi zaledwie 6,2 mm. Inne wyjątkowe cechy to wysoka rozdzielczość i długa żywotność łożyska. Dzięki opcjonalnej redundantnej elektronice enkoder nadaje się również do stosowania w aplikacjach o podwyższonych wymaganiach dotyczących niezawodności działania.

HSM14F ma bardzo małą głębokość obudowy i średnicę wynoszącą zaledwie 14 mm. Kompaktowe wymiary sprawiają, że jest to idealny czujnik kąta dla wszystkich aplikacji o ograniczonej przestrzeni montażowej. HSM14F oferuje rozdzielczość 12 bitów (4096 kroków) i efektywny elektrycznie kąt obrotu 360°. Możliwe są również kąty 90°, 180° i 270°, a także wartości niestandardowe.

Enkoder HSM14F z efektem Halla jest montowany kołnierzowo. Dzięki szerokiemu zakresowi temperatur roboczych -40...+105 °C i stopniowi ochrony IP65, enkoder nadaje się do zastosowań o podwyższonych wymaganiach środowiskowych. Zintegrowane łożysko ślizgowe ma żywotność 100 milionów obrotów, a maksymalna prędkość robocza wynosi 400 min-1.

MEGATRON modyfikuje również HSM14F do produkcji seryjnej zgodnie z wymaganiami klienta. Możliwe są na przykład wyjścia PWM, niestandardowe sygnały wyjściowe, różne geometrie wału, spłaszczenie wału lub zespoły kabli.
