ENKODERY INKREMENTALNE LINIOWE
ENKODERY INKREMENTALNE LINIOWE
Producent:
Eltra

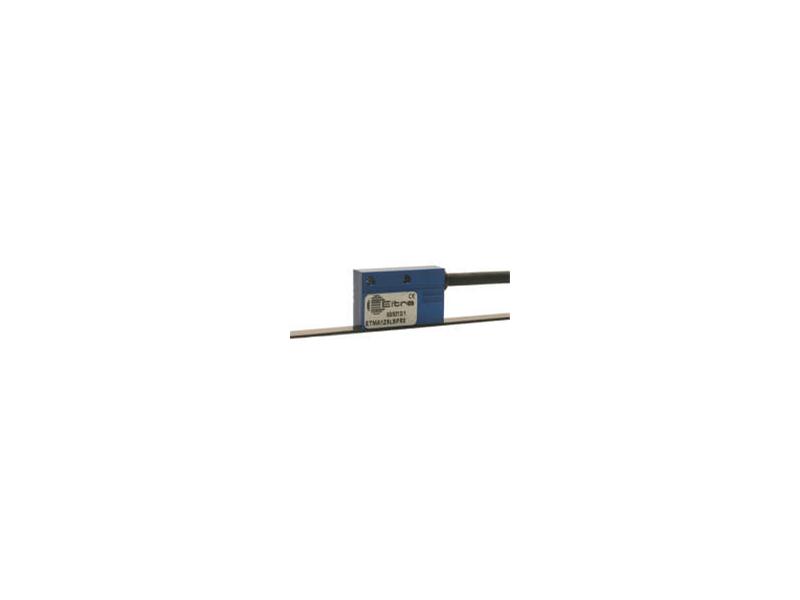

Przetworniki inkrementalne z serii ETMA to liniowe przetworniki magnetyczne, których zasada działania polega na detekcji zmian pola magnetycznego metodą bezkontaktową za pomocą indukcji magnetycznej wytwarzanej przez czujnik diamagnetyczny. Wygenerowany w ten sposób sygnał analogowy jest następnie przetwarzany na standardowy sygnał kwadraturowy. Zaletą tej metody są przede wszystkim bardzo duże dokładności pomiaru, wysoka odporność na wibracje w porównaniu do przetworników obrotowo-impulsowych.

Główne cechy:
- małe gabaryty,
- rozdzielczość do 0,1 mm,
- sygnał wyjściowy: nadajnik linii lub push-pull,
- maksymalna częstotliwość wyjściowa 40 kHz,
- stopień ochrony IP67,
- impuls zerowy w standardzie,
- przetwornik z wyjściem push-pull do bezpośredniego połączenia z licznikami SLIK-94 lub SLK-94T.

Dane techniczne przetworników inkrementalnych:
Zasilanie: 8 - 24V DC (przeciwsob. push-pull); 5V DC ± 10% (nadajnik linii)
Rozdzielczość: 0,1 mm (ETMA-1) lub 0,04 mm (ETMA-2)
Powtarzalność: ± 0,025 mm
Częstotliwość graniczna: 40 kHz
Sygnał wyjściowy: nadajnik linii A, B, O + negacje do RS422 lub przeciwsobne A, B, O
Impuls zerowy: co 5 mm (ETMA-1) lub co 2 mm (ETMA-2)
Średnica otworu: 3,5 mm
Max. prędkość: 4 m/s
Max. odległość od powierzchni roboczej: 2 mm
Odporność na wibracje: 10G przy częstotliwości 10 - 2000 Hz
Odporność na uderzenie: 50G przez 11 msek.
Stopień ochrony: IP 67
Temperatura pracy: 0°C do +60°C
Temperatura składowania: -25°C do +70°C
Waga: 150 g
Standardowe podłączenie: standardowo kabel 3 m, inne długości na zamówienie
Wymiary: 40 x 25 x 10,5 mm
