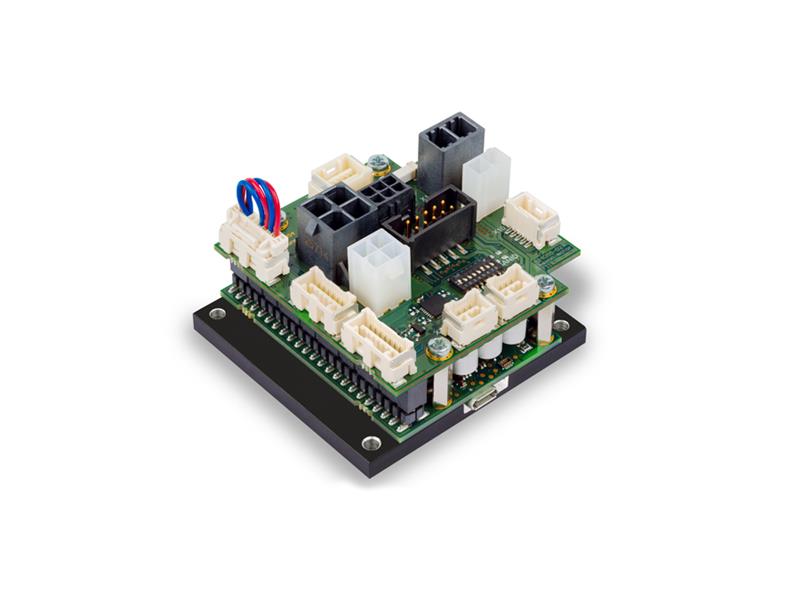

EPOS4 Compact 50/15 CAN

Gotowe do instalacji, kompaktowe rozwiązanie zaprojektowane przez szwajcarskich specjalistów, może współpracowac ze szczotkowymi silnikami DC wyposażonymi w enkodery inkrementalne lub z silnikami bezszczotkowymi komutowanymi elektronicznie (silniki EC/BLDC) wyposażonymi w czujniki Halla i enkodery inkrementalne. Moc ciągła do 400 W, moc maksymalna do 1500W (< 5s).

Podstawowe parametry techniczne:

• CANopen Slave,
• Napięcie zasilania Vcc: 10 - 50 VDC,
• Maksymalne napięcie wyjściowe: 0,9 x Vcc,
• Maksymalny prąd wyjściowy (< 5s): 30 A,
• Ciągły prąd wyjściowy: 15 A,
• Częstotliwośc przełączania stopnia mocy: 50 kHz,
• Maksymalna prędkośc silnika (1 para magnesów): 50.000 obr/min (komutacja sinusoidalna), 100.000 obr/min (komutacja blokowa),
• Wbudowana indukcyjnośc: 2,2 uH / 15 A na fazę silnika,
• Wejścia: czujniki Halla, sygnały enkoderowe (3 kanały i ich negacje), 4 wejścia cyfrowe (przełączalny poziom logika / PLC), 2 wejścia analogowe (konfigurowalne), wejście CAN-ID,
• Wyjścia: 2 wyjścia cyfrowe, 2 wyjścia analogowe, zasilanie enkodera (+5 VDC; 70 mA), zasilanie czujników Halla (+5 VDC; 30 mA), pomcnicze źródło napięcia (+5 VDC; 150mA),
• Interfejsy: RS232, CANopen, USB 2.0/3.0,
• Temperatura pracy: -30...+25 stopni Celsjusza,
• Waga: około 126 g,
• Wymiary: 59,5 x 65,5 x 35,1 mm.

Więcej informacji na www.maxonmotor.com i www.kwapil.pl
