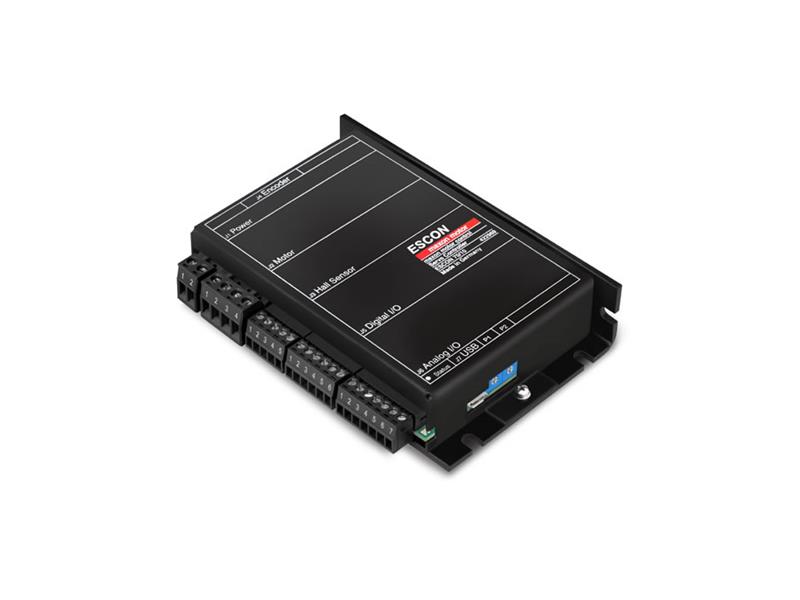

ESCON 70/10 (70VDC, 10A) Sterownik silnika DC/BLDC

ESCON 70/10 (70VDC, 10A) Sterownik silnika DC/BLDC

ESCON 70/10 Sterownik silnika DC/BLDC maxon motor
Producent:
MAXON
Numer katalogowy:
422969

Kompaktowy sterownik dedykowany zamknięty w solidnej metalowej obudowie przeznaczony do współpracy z silnikami prądu stałego, zarówno szczotkowymi jak i bezszczotkowymi o mocy do 700 W. Regulator może współpracować z silnikami o napięciu zasilania w zakresie od 10 do 70 VDC i umożliwia współpracę z enkoderami inkrementalnymi w pętli sprzężenia zwrotnego, co generuje możliwość bardzo dokładnej kontroli prędkości obrotowej. Dodatkową funkcją jest możliwość kontroli prądu w uzwojeniach silnika, a zatem bezpośrednio jego momentu obrotowego. Do konfiguracji układu sterowania z silnikiem służy darmowe oprogramowanie, które można pobrać ze strony producenta, firmy maxon motor.

Podstawowe cechy układu sterowania ESCON 70/10:

  • Sterowanie silnikami szczotkowymi i bezszczotkowymi prądu stałego do 700 W,
  • Współpraca z czujnikami: enkoder inkrementalny, tachoprądnica DC, bez czujników (silnik DC), czujniki Halla (silnik BLDC),
  • Funkcja AUTO TUNING => automatyczne dostrojenie parametrów regulatora do obciążenia,
  • Tryby pracy: kontrola prędkości lub kontrola prądu (momentu),
  • Napięcie zasilania: 10 - 70 [VDC],
  • Maks. napięcie wyjściowe: 0,95 x Vcc,
  • Maks. prąd wyjściowy: 30 [A] (<20 s),
  • Ciągły prąd wyjściowy: 10 [A],
  • Częstotliwość PWM: 53,6 [kHz],
  • Maksymalna sprawność: 98 [%],
  • Wejścia dla czujników Halla: H1, H2, H3,
  • Wejścia dla sygnałów z enkodera inkrementalnego: A, A\, B, B\,
  • Maks. częstotliwość wejścia enkoderowego (różnicowe): 1 [MHz],
  • Wejścia na potencjometr: 2,
  • Wejścia cyfrowe: 2,
  • Wejścia / wyjścia cyfrowe: 2,
  • Wejścia analogowe: 2 (12-bitowe, -4...+4 [VDC]),
  • Wyjście pomocnicze: +5 [VDC],
  • Napięcie zasilania enkodera: +5 [VDC],
  • Zakres temperatur pracy: -30...+45 stopni Celsjusza,
  • Rozszerzony zakres temperatur pracy: -40...+85 stopni Celsjusza,
  • Wilgotność środowiska pracy: 20...80 [%],
  • Masa: 259 [g],
  • Wymiary: 125 x 78,5 x 27 [mm],
  • Otwory montażowe na śruby M4.

W przypadku chęci zapoznania się ze szczegółami uprzejmie prosimy o kontakt z naszymi pracownikami w Polsce. Wykaz kontaktów znajduje się w zakładce Współpracownicy na www.kwapil.pl

Więcej informacji oraz modele 3D i oprogramowania konfiguracyjne znajdą Państwo na www.maxonmotor.comwww.kwapil.pl
