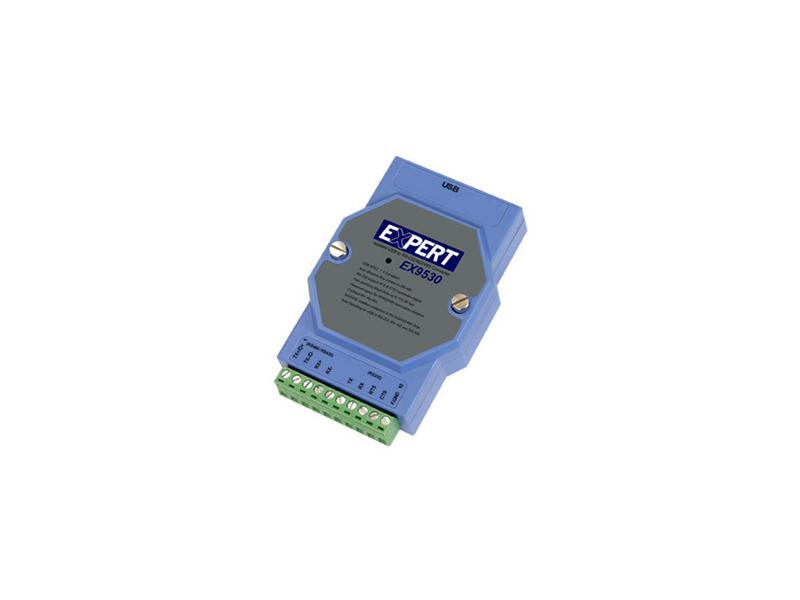

EXPERT - EX9530 - konwerter USB na RS-485/422/232

Konwerter USB na RS232/422/485

Właściwości:

Zgodny ze specyfikacją USB 1.1
- automatyczne wykrywanie kierunku przepływu danych na liniach RS485
- obsługa transmisji full duplex’owej RS-232/RS-422
- obsługa sygnałów uzgodnienia RTS & CST poprzez RS-232
- optoizolacja (do 3000 VDC)
- tłumienie przebiegów nieustalonych na liniach RS-485
- automatyczne przełączanie z USB na RS-232/RS-422 lub RS-485 (bez jumperów)
- automatyczne przełączanie szybkości transmisji do 115,2 Kbps
- zarezerwowane miejsce na rezystory dopasowujące R1(TX/DATA), R2(RX)
- znaczniki zasilania i przepływu danych wykorzystywane przy usuwaniu usterek
- sterowniki pod Windows 95/98/ME/2000/XP, Linux
- zasilanie: tryb Self Power (przez port USB)
- łatwy montaż na szynie DIN lub na dowolnej płaskiej powierzchni

Konwerter EX-9530 jest inteligentnym modułem (przystosowanym do „układania w stosy”), który łączy się do komputera PC lub Hub’a poprzez poprzez port USB (Universal Serial Bus). EX-9530 zapewnia łączność poprzez standardowy port szeregowy.
Poprzez interfejs RS-232 obsługiwana jest full-duplex’owa komunikacja, więc sygnały sterujące (takie jak RTS (RequestToSend) – sygnalizacja nadawania, CST (ClearToSend) – sygnał gotowości do odbioru danych) nie są potrzebne – dostępne tylko dwie linie danych . Kontrola interfejsu RS-485 jest całkowicie przejrzysta dla użytkownika, a oprogramowanie przeznaczone dla pół-duplexowego COM’a działa bez konieczności jakichkolwiek modyfikacji.
Optoizolatory w EX-9530 zapewniają izolację do 3000 VDC aby chronić komputer host przed zwarciem do masy lub niebezpiecznymi impulsami napięcia na liniach RS-232.
EX-9530 zapewnia również ochronę przeciwprzepięciową. Wbudowane tłumiki szybkich przebiegów nieustalonych na każdej linii chronią moduł przed niebezpiecznymi poziomami lub impulsami napięcia. EX-9530 zasilany jest z portu USB więc nie wymaga stosowania zasilacza.

Specyfikacja:

- zgodność ze specyfikacją USB 1.1
- konektor USB typ B
- optoizolacja po stronie RS-232/RS-422/RS-485
- konwertowane sygnały: automatyczne przełączanie pomiędzy RS-232/RS-422 lub RS-485
- Przy RS-232 nie występują sygnały sterujące RTS i CTS
- funkcja „Auto Pro” automatyczne dostrajanie szybkości transmisji: 300 ~ 115,2 K BPS
- Diody LED sygnalizujące wysyłanie i odbieranie danych
- optoizolacja 3000VDC
- konektory RS232/485: wtyczki ze œrubkami mocujšcymi
- wyposażenie: zestaw do montażu na szynę DIN
- złącza do przyłšczania przewodów (0,5 - 2,5 mm)
- zasilanie poprzez port USB
- pobór mocy 0,65 W
- temperatura pracy: 0 ~ +70°C
- temperatura składowania: -25 ~ +85°C
- wilgotność: 5 ~ 95% bez kondensacji
