Ezi-STEP-BT-42M - krokowy napęd z sygnalizacją utraty kroku !

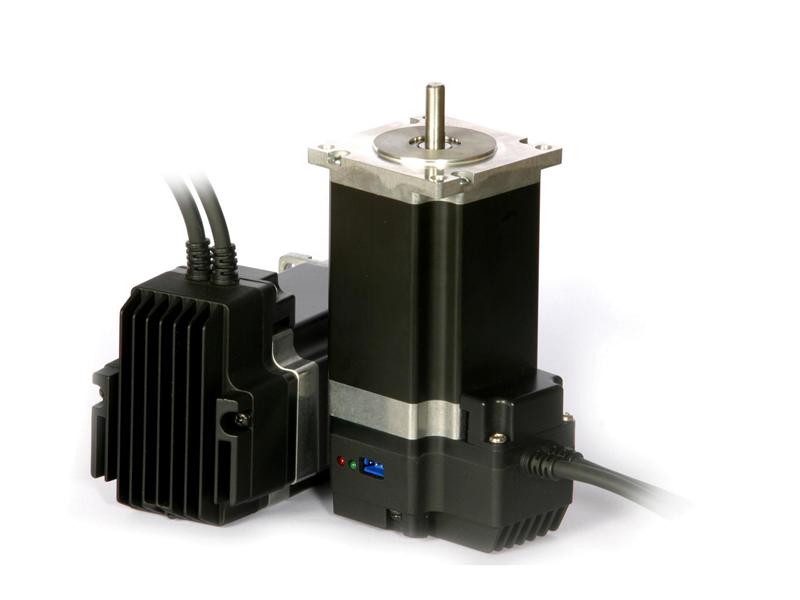

Ezi-STEP-BT-42M

NAJWAŻNIEJSZE CECHY:
- Powiadomienie o utracie synchronizacji. Funkcja dostępna przy prędkości powyżej 300 obr/min
- Programowe tłumienie wibracji.
- Praca mikrokrokowa.
- Ograniczenie prądu spoczynkowego.
- Duża prędkość 3000 obr./min.

Specyfikacja sterownika:

Napięcie zasilania - 24 VDC

Maksymalna częstotliwość - 500 kHz (współczynnik wypełnienia 50%)
sygnału sterującego

Rozdzielczość [imp./obr.] - 500 - 50000 (programowy wybór parametru)

Funkcje zabezpieczające - przekroczenie prądu, przekroczenie prędkości, błąd prędkości, przekroczenie temperatury, przekroczenie napięcia

Prędkość obrotowa - Od 0 do 3000 obr./min

Zadawanie prędkości / pozycji - ciągiem impulsów (sygnał prostokątny)

Sygnały wejściowe sterownika - impulsy zadawania pozycji i kierunku, uwolnienie silnika, kasowanie alarmu (optoizolacja)

Sygnały wyjściowe sterownika - run/stop, alarm (optoizolacja)

Parametry Silnika:

Liczba faz - 2

Napiecie - 4.32 VDC

Prad fazy - 1.20 A

Rezystancja fazy - 3.60 Ohm

Indukcyjnosc fazy - 7.20 mH

Moment trzymajacy - 0.44 Nm

Inercja wirnika - 54  g*cm²

WYMIARY SILNIKA:

Rozmiar - 42 mm

Długość bez wałka - 72.9 mm

Długość z wałkiem - 96.9 mm

Średnica wałka - 5.00 mm

Waga silnika - 0.28 kg
