z sygnalizacją utraty kroku !
- Producent:
- FASTECH

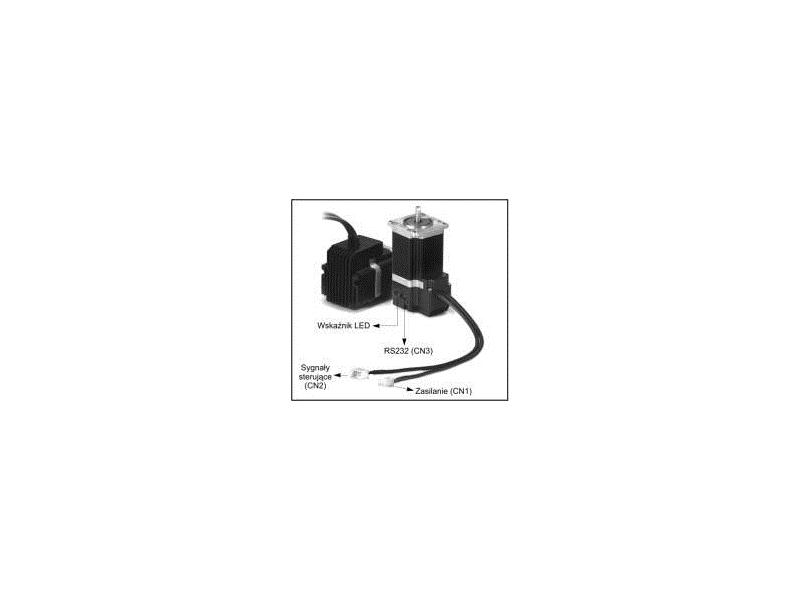

Ezi-STEP BT to silnik krokowy z nabudowanym sterownikiem. Dzięki algorytmowi interpolacji kroku, wał silnika obraca się płynnie już od prędkości 0,2 obr/min (brak widocznych w tego typu silnikach przeskoków wału). Płynna obroty znacznie obniżają hałas związany z pracą krokową.
Łączy w sobie wiele zalet niespotykanych w innych sterownikach silników krokowych:
- WYKRYWANIE ZAGUBIENIA KROKU !**
- KONTROLA WEKTORA PRĄDU W SILNIKU
- PROGRAMOWE TŁUMIENIE WIBRACJI
- PRACA MIKROKROKOWA
- DUŻA PRĘDKOŚĆ OBROTOWA
- MONITORING AWARII
- OGRANICZANIE PRĄDU SPOCZYNKOWEGO
- WYJŚCIA INFORMUJĄCE O PRACY NAPĘDU
Funkcje nadzorujące pracę napędu (zgłaszające awarię):
- utrata kroku **,
- przekroczenie prądu,
- przekroczenie temperatury,
- przekroczenie napięcia,
- niewłaściwe zasilanie,
- przerwa w obwodzie silnika.
** funkcja sygnalizacji utraty kroku aktywna powyżej prędkości 300 obr/min
Sposób sterowania:
- 1 wejście taktujące (1-pulse) tzn.wejście impulsowe + kierunek;
- 2 wejścia taktujące (2-pulse) tzn. wejście impulsowe kierunku CW + wejście impulsowe kierunku CCW.
Parametry pracy:
Napięcie zasilające: 24VDC +/- 10% ; 40-70VDC (dla seri Ezi-Step-BT-86),
Częstotliwość sygnału sterującego: max 500 kHz,
Rozdzielczość: od 500 do 50'000 imp/obr (programowana przez RS232),
Dostępne modele:
___Typ__________Prąd fazy__Moment trzymający
Ezi-STEP-BT-42-S____1,5A_____270 mN*m
Ezi-STEP-BT-42-M____1,5A____400 mN*m
Ezi-STEP-BT-42-L_____1,5A____490 mN*m
Ezi-STEP-BT-42-XL____1,2A____750 mN*m
Ezi-STEP-BT-56-S_____3,0A____810 mN*m
Ezi-STEP-BT-56-M____ 3,0A____1,30 N*m
Ezi-STEP-BT-56-L_____3,0A_____ 2,49 N*m
Ezi-STEP-BT-56-XL____3,0A_____3,54 N*m
Ezi-STEP-BT-86-M____6.0A______4.70 N*m
Ezi-STEP-BT-86-L_____6.0A_____ 8.50 N*m
Ezi-STEP-BT-86-XL____6.0A____12.20 N*m
Dodatkowe wejścia sterujące (optoizolowane):
- uwolnienie silnika (Motor Free),
- kasowanie alarmu (Alarm Reset).
Wyjścia sterownika (optoizolowane):
- Alarm,
- RUN/STOP.
ZAPRASZAMY DO WYPOŻYCZEŃ NAPĘDÓW Ezi-STEP BT.
