Falownik FDU

Bezpieczeństwo maszyn

Producent:: Emotron

Falownik FDU steruje zestawem 7 pomp

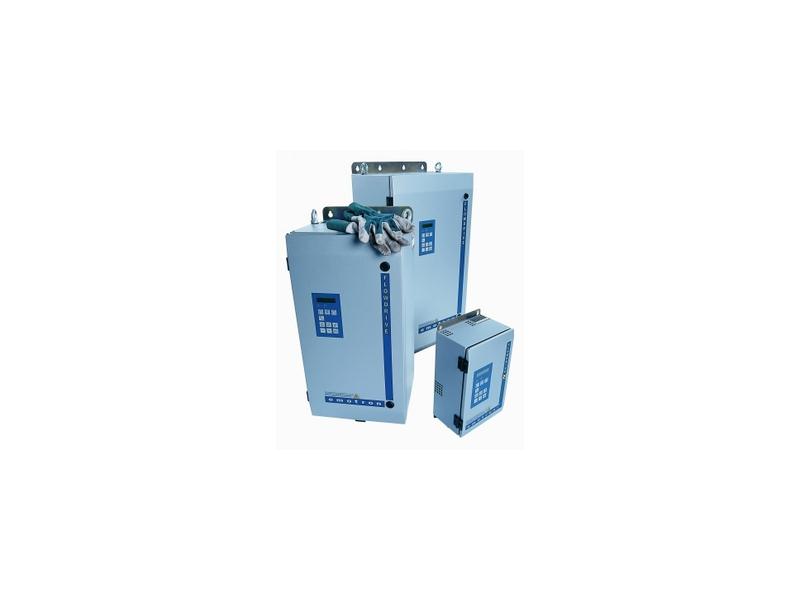

Falownik FDU o mocach 0,75 ÷ 710 KW i napięciach 400,500 i 690 V zasilania firmy Emotron jest aparatem przeznaczonym specjalnie do napędzania pomp i wentylatorów.

Falownik zawiera wysokorozwinięty modulator wektorowy z nowoczesnym procesorem sygnałów cyfrowych. Zasada modulacji bazuje na metodzie V/ Hz. Różne karty opcyjnie umożliwiają elastyczne dopasowanie do różnych potrzeb.
Najnowszym wariantem jest falownik z funkcją PUMP CONTROL, który w wersji standardowej może sterować 3 pompami. Po wyposażeniu go w specjalną kartę opcyjną I/O falownik PUMP CONTROL może sterować zespołem do 7 pomp.
Układ pomp, który będzie zainstalowany może być typu równoległego lub szeregowego, inaczej zwanych kaskadowym lub hydroforowym.

W zależności od wymaganego przepływu, ciśnienia, temperatury itp. dodatkowe pompy będą włączone do pracy za pomocą przekaźników wyjściowych falownika lub jego karty I/O ( WE/WY). System jest zaprojektowany tak, że jeden falownik FDU jest falownikiem głównym- MASTER. Wszystkie inne dodatkowe pompy mogą być załączone za pomocą własnych falowników, softstartów, przełączników Υ/Δ lub styczników bezpośrednich, ale tylko jeden FDU będzie falownikiem MASTER.

STAŁY MASTER
W tym trybie pracy ustawionym w PUMP CONTROL falownik FDU ciągle współpracuje z jedną pompą Przekaźnikami wyjściowymi falownik załącza lub wyłącza dodatkowe pompy P1÷ P6 w zależności od wielkości ciśnienia/ przepływu. W tym trybie może pracować max 7 pomp. Dla celów wyrównania czasów pracy pomp dodatkowych możliwy jest wybór pompy w zależności od historii pracy.

ZMIENNY MASTER
W tej funkcji pompa MASTER nie jest ciągle tą sama pompą przyłączona do FDU. Wymagane jest zastosowanie KARTY WE/WY. Po załączeniu napięcia dokonywany jest wybór pompy MASTER za pomocą przekaźnika 9. Specjalny układ zabezpiecza przed podwójnym zasileniem tej samej pompy. Zaletą tej metody jest to, że wszystkie pompy są obciążone równomiernie włącznie z pompą MASTER. Układ dopuszcza sterowanie 6 pomp.

WEJŚCIE INFORMACYJNE STATUS
W tym przypadku pompy dodatkowe sterowane są poprzez falownik, softstarty itp. Użyta jest również karta WE/WY. Wejścia cyfrowe na karcie WE/WY zaprogramowane są jako wejścia „ERROR- błąd” dla każdej pompy. Jeżeli takie wejście otrzyma sygnał od pompy, układ PUMP CONTROL nie załącza takiej pompy do pracy i automatycznie dokonuje przełączenie na następną pompę. Ta funkcja może być użyta również do stopu ręcznego danej pompy i wymiany pompy bez zatrzymanie układu pompowego. Oczywiście maksymalne ciśnienie lub przepływ będzie ograniczony stosownie do ilości sprawnych pomp.

PRACA BEZPIECZNA
Niektóre systemy pompowe musza dawać minimalny przepływ lub ciśnienie nawet wtedy gdy falownik jest odłączony lub uszkodzony. Zatem ostatnia dodatkowa 1 lub 2 pompy (a nawet wszystkie) muszą pracować po odłączeniu lub uszkodzeniu falownika. Taka właściwość układu zagwarantowana jest przy użyciu styczników typu NC. Funkcja taka może być zaprogramowana dla każdej dodatkowej pompy oddzielnie.

REGULACJA PID
Jeżeli aktywna jest opcja PUMP CONTROL, automatycznie aktywowana jest funkcja regulatora PID. Wejście analogowe Anln 1 i Anln 2 służą w regulatorze jako wartość zadana i sprężenia zwrotne.
Funkcja regulatora PID może być wyłączona w przypadku gdy potrzebny jest inny rodzaj sterowania.

TRYB CZUWANIA
W sytuacji gdy sprężenie zwrotne wskazuje przez dłuższy czas wyższą wartość przepływu lub ciśnienia, to układ przechodni w stan czuwania. W tym stanie falownik MASTER generuje 0Hz. Jeżeli sprężenie zwrotne znów wskaże niższe wartości, system startuje znów automatycznie.

Dokumentacja techniczna falownika FDU oraz funkcji PUMP Controls można otrzymać w:
