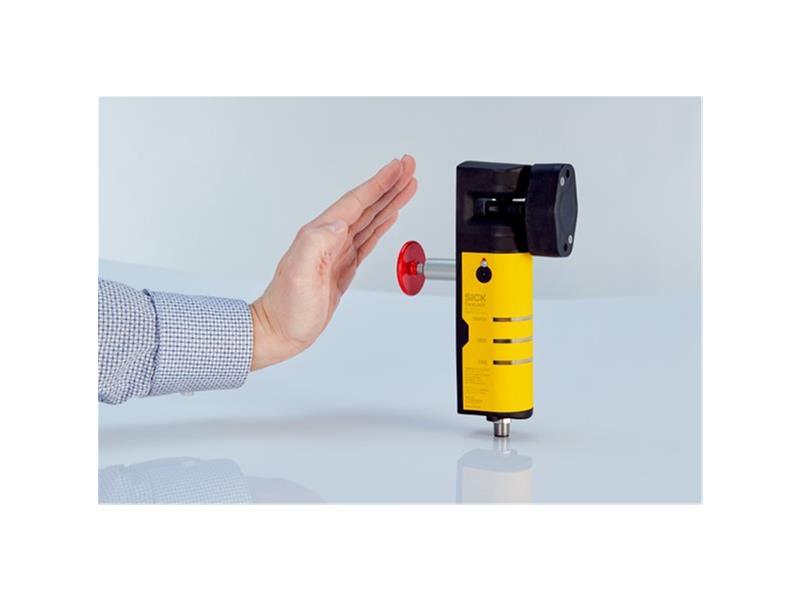

FlexLock

Kiedy stosujemy zamki bezpieczeństwa z ryglowaniem ?

Zamki bezpieczeństwa to urządzenia, które montujemy na wszelkiego rodzaju osłonach ruchomych, klapach, drzwiach celem monitorowania ich stanu. Otwarcie osłony generuje sygnał do układu sterowania, co ma spowodować zatrzymanie wszelkich procesów stanowiących zagrożenie dla człowieka. Jednak w wielu przypadkach potrzebujemy dodatkowej funkcjonalności – ryglowania, które ma na celu uniemożliwienie otwarcia osłony w dowolnym momencie. Generalnie ryglowanie stosujemy w dwóch przypadkach:
1. Do ochrony osób. W przypadku, gdy czas potrzebny na zatrzymanie maszyny jest dłuższy niż czas potrzebny na dotarcie do miejsca zagrożenia po otwarciu osłony. Do wyliczenia wymaganych odległości stosujemy wzory podane w normie ISO EN 13855. Uwzględniają one m. in. prędkość poruszania się człowieka. Stosując ryglowanie odległość ta nie ma znaczenia. Osłonę można montować w dowolnym miejscu. Trzeba jedynie uwzględnić możliwość sięgania przed czy nad osłoną. W tym przypadku stosujemy urządzenia, do których odryglowania konieczne jest dostarczenie energii – zazwyczaj podania napięcia.
2. Do ochrona procesu. W przypadku, gdy odległość montażu osłony jest wystarczająca, ale zatrzymanie procesu po otwarciu osłony skutkuje konsekwencjami materialnymi. Przykładowo, wytwarzany przedmiot nie nadaje się dalszej obróbki i staje się odpadem lub ponowne uruchomienie procesu od początku wymaga wielu czasochłonnych czynności, w takim przypadku stosuje się zazwyczaj urządzenia, które wymagają dostarczenia energii do zaryglowania, a odryglowują się po zaniku zasilania.

Nowoczesna konstrukcja i funkcje

flexLock ma nowoczesną konstrukcję, charakteryzującą się wieloma praktycznymi i unikalnymi zaletami.
• Najwyższy poziom bezpieczeństwa PLe (wg ISO 13849) oraz SIL3 (wg IEC 62061, zarówno dla funkcji blokującej (monitorowanie zamknięcia osłony) oraz funkcji monitorowania zaryglowania
• Aktywator można włożyć do głowicy zamka z dowolnego kierunku, na kącie 180°.
Dzięki temu mamy możliwość montażu zamka bokiem lub prostopadle do kierunku podejścia aktywatora. Ponadto, można go stosować nawet przy drzwiach o bardzo małym promieniu.
• Stopień ochrony IP69 K, gładka obudowa bez miejsc, w których może gromadzić się brud, wykonana z tworzywa sztucznego oraz stali nierdzewnej. Dzięki temu możliwe jest stosowanie zamka flexLock w praktycznie każdych warunkach środowiskowych
• Temperatura otoczenia pracy –20 °C ... +55 °C
• Wysoka siła ryglująca do 3150N uniemożliwia pokonanie ryglowania i otwarcie osłony przez człowieka, we wszystkich przypadkach przyłożenia siły wymienionych w ISO 14119.
• Jasne widoczne z trzech stron diody LED do szybkiego określenia stanu urządzenia i diagnostyki.
• Bi-stabilna cewka sterująca ryglowaniem, zapobiega przypadkowemu zatrzaśnięciu w obszarze niebezpiecznym
• Wysoki poziom kodowania aktywatora dzięki technologii RFID
• Funkcje odryglowywania ucieczkowego i awaryjnego
• Wyjścia bezpieczeństwa OSSD oraz możliwość łączenia kaskadowego

Jeśli temat Cię zainteresował, ZAPISZ SIĘ na 30 min. webinar 16.02.2023 o godz, 11:00!
Zaprezentujemy m.in. działanie flexLock w praktyce.
