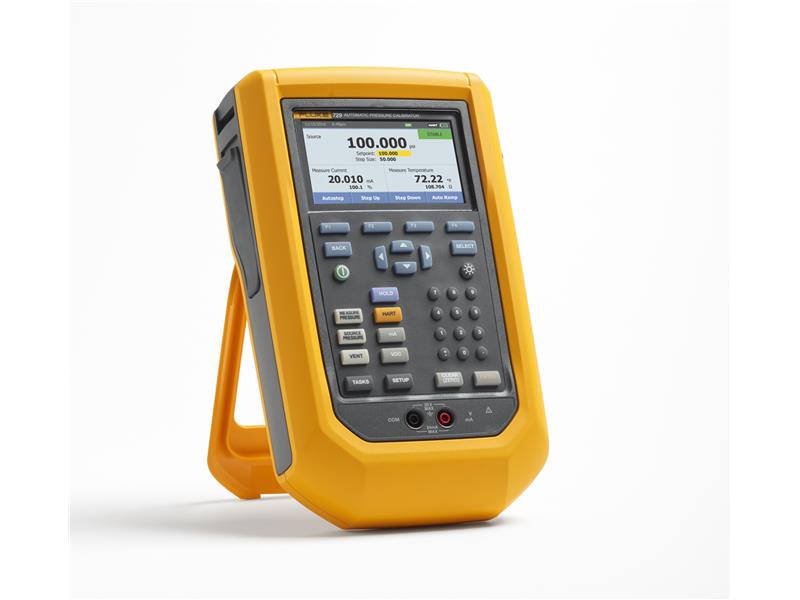

Fluke 729

Przenośny, automatyczny kalibrator ciśnienia upraszcza kalibrację ciśnienia

Automatyczny kalibrator ciśnienia Fluke 729 został zaprojektowany z myślą o technikach obsługujących procesy w celu uproszczenia kalibracji ciśnienia oraz zapewnienia szybszych i bardziej dokładnych wyników testów. Technicy wiedzą, że kalibracja ciśnienia może być czasochłonna. Kalibrator 729 usprawnia ten proces dzięki wewnętrznej, elektrycznej pompie, która zapewnia automatyczne generowanie i regulowanie ciśnienia przy użyciu jednego, wzmocnionego, przenośnego przyrządu.

Model 729 to doskonały przenośny kalibrator ciśnienia, którego obsługa jest niezwykle prosta — wystarczy wpisać ciśnienie docelowe, a kalibrator za pomocą pompy automatycznie zwiększy ciśnienie do wartości nastawy. Następnie wewnętrzny, precyzyjny regulator automatycznie ustabilizuje ciśnienie na poziomie wartości zadanej.

Kalibrator Fluke 729 może także automatycznie testować wiele punktów testowych pod ciśnieniem i automatycznie zapisywać wyniki. Kalibracja jest prosta: wystarczy wpisać ciśnienie początkowe i końcowe, liczbę punktów testowych i poziom tolerancji. Resztą zajmie się kalibrator 729.

Zintegrowana obsługa komunikatorów HART umożliwia regulację sygnałów z zakresu miliamperów w nadajnikach HART, prostą konfigurację HART oraz korygowanie wskazań względem przyłożonego ciśnienia o wartości 0% i 100% pełnej skali.

Dzięki możliwości przesyłania wyników kalibracji i zarządzania nimi za pomocą oprogramowania do zarządzania kalibracją DPCTrack2™ niezwykle łatwe jest tworzenie raportów i planów testów oraz zarządzanie aparaturą pomiarową i wynikami.

Możliwość wyboru ciśnienia pomiędzy 30 psi (2 bary, 200 kPa), 150 psi (10 barów, 1 MPa) i 300 psi (20 barów, 2 MPa) sprawia, że automatyczne kalibratory ciśnienia Fluke 729 sprawdzają się zawsze i wszędzie.

Automatyczne wytwarzanie i regulowanie ciśnienia do 300 psi
Łatwe dokumentowanie procesu za pomocą wbudowanych szablonów testów
Automatyczna, precyzyjna regulacja wewnętrzna
Pomiar, źródło i symulacja sygnałów od 4 do 20 mA
Zasilanie pętli 24 V umożliwia zasilanie nadajników testowych
Jasny, dwu- lub trzykanałowy, kolorowy wyświetlacz
Obsługa komunikacji HART umożliwiająca testowanie inteligentnych nadajników HART
Wbudowana funkcja testowania wycieków do sprawdzania układów testowych w pod kątem szczelności
Wytrzymała, przenośna konstrukcja oraz standardowa 3-letnia gwarancja
Zgodność z aplikacją Fluke Connect®
Możliwość pomiarów temperatury za pomocą opcjonalnej sondy 720RTD
Pomiar napięcia DC w celu testowania nadajników o sygnałach wyjściowych z zakresu od 1 V do 5 V DC
Zgodność z modułami ciśnieniowymi z serii 700 i 750
Przesyłanie udokumentowanych wyników testów do oprogramowania do zarządzania kalibracją DPCTrack2™
Innowacyjna, wzmocniona walizka do pracy w terenie
Automatyczne wytwarzanie i regulowanie ciśnienia do 300 psi (20 barów, 2 MPa). Wystarczy wprowadzić wartość, a kalibrator 729 automatycznie wygeneruje żądane ciśnienie. Wystarczy wypełnić szablon testu, a kalibrator 729 automatycznie przeprowadzi wielopunktowy test kalibracji ciśnienia i udokumentuje jego przebieg.

Łatwe dokumentowanie przebiegu kalibracji przy użyciu zdefiniowanych szablonów dla nadajników i przełączników. Wystarczy wpisać początkowe i końcowe ciśnienie testowe oraz liczbę punktów testowych. Kalibrator 729 zajmie się resztą, dokumentując wygenerowane ciśnienie, zmierzone natężenie prądu w mA i wartość procentową błędów w każdym punkcie testowym. Wyniki poza zakresem tolerancji są wyświetlane na czerwono na jasnym, kolorowym wyświetlaczu graficznym.

Automatyczna, precyzyjna regulacja wewnętrzna ciśnienia pomaga skompensować niewielkie wycieki z przewodów giętkich i układów testowych. Nie trzeba ręcznie przekręcać noniusza, by skompensować przecieki, co eliminuje ręczne pompowanie i ręczną, precyzyjną regulację układów testowych.

Komunikacja HART umożliwia trymowanie prądu wyjściowego z zakresu miliamperów, trymowanie do zadanych wartości i trymowanie punktu zerowego nadajników ciśnieniowych HART. Można także dokonać podstawowej konfiguracji, takiej jak zmiana etykiety nadajnika, jednostek pomiarowych i zakresu. Inne obsługiwane polecenia HART obejmują ustawianie stałego mA wyjściowego do wyszukiwania i usuwania awarii, odczytywanie konfiguracji urządzenia i zmiennych oraz odczytywanie informacji diagnostycznych dotyczących urządzenia.

Pomiar sygnałów w zakresie mA pochodzących z nadajnika i źródła oraz symulacja sygnałów z zakresu mA do testowania przetworników I/P i innych przyrządów z pętlami mA. Przyrząd jest wyposażony w zasilacz pętli 24 V do testowania i zasilania nadajników w testach pracy autonomicznej, gdy nie są one podłączone do systemu sterowania.

Wytrzymała, przenośna konstrukcja oraz 3-letnia gwarancja wyróżniają kalibrator ciśnienia 729 na tle innych przyrządów tego typu. Kalibrator 729 został odpowiednio przetestowany i jest w stanie wytrzymać upadek z wysokości 1 metra, dlatego nadaje się do kalibracji aparatury pomiarowej w terenie.

Dzięki zgodności z systemem Fluke Connect®można prowadzić zdalne monitorowanie za pomocą aplikacji mobilnej Fluke Connect, przechowywać wyniki pomiarów ciśnienia i zarządzać nimi oraz rejestrować zdarzenia. Wyniki pomiarów można udostępniać podczas rozmów wideo ShareLive™ i w wiadomościach e-mail.

Funkcja pomiaru temperatury za pomocą opcjonalnej sondy 720RTD umożliwia przeprowadzanie kalibracji przy przekazaniu nadzoru.

Możliwość pomiaru ciśnienia za pomocą modułów ciśnieniowych ze starszej serii 700 lub nowej 750, gdy potrzebne są inne zakresy lub rozdzielczości pomiarów ciśnienia.

Obsługa wielu języków: możliwość wyboru języka w oprogramowaniu konfiguracyjnym przyrządu. Polecenia komunikacyjne HART są dostępne jedynie w języku angielskim — zgodnie z protokołem i deskryptorami urządzeń HART.

Wzmocniona walizka do pracy w terenie, w której zmieszczą się testowe przewody giętkie, złączki, przewody pomiarowe i małe narzędzia ręczne niezbędne do kalibracji ciśnienia w terenie.

Specyfikacje: Automatyczny kalibrator ciśnienia Fluke 729
Specyfikacja ciśnienia*
Specyfikacja roczna 0,02% pełnej skali
Specyfikacja kontrolna: min. 0,005% pełnej skali
*Szczegółowe specyfikacje można znaleźć w instrukcji obsługi
Model
729 30G
Zakres psi, rozdzielczość od -12,0000 do 30,0000 psi
Zakres w barach, rozdzielczość od -0,82737 do 2,06842 bara
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Bez komunikacji bezprzewodowej
729 150G
Zakres psi, rozdzielczość od -12,000 do 150,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 10,3421 bara
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Bez komunikacji bezprzewodowej
729 300G
Zakres psi, rozdzielczość od -12,000 do 300,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 20,6843 bara
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Bez komunikacji bezprzewodowej
729 30G FC
Zakres psi, rozdzielczość od -12,0000 do 30,0000 psi
Zakres w barach, rozdzielczość od -0,82737 do 2,06842 bara
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Komunikacja bezprzewodowa Fluke Connect
729 150G FC
Zakres psi, rozdzielczość od -12,000 do 150,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 10,3421 bara
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Komunikacja bezprzewodowa Fluke Connect
729 300G FC
Zakres psi, rozdzielczość od -12,000 do 300,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 20,6843 bara
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Komunikacja bezprzewodowa Fluke Connect
729CN 200K
Zakres psi, rozdzielczość od -12,0000 do 30,0000 psi
Zakres w barach, rozdzielczość od -0,82737 do 2,06842 bara
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Dla Chin, bez komunikacji bezprzewodowej
729CN 1M
Zakres psi, rozdzielczość od -12,000 do 150,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 10,3421 bara
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Dla Chin, bez komunikacji bezprzewodowej
729CN 2M
Zakres psi, rozdzielczość od -12,000 do 300,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 20,6843 bara
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Dla Chin, bez komunikacji bezprzewodowej
729CN 200K FC
Zakres psi, rozdzielczość od -12,0000 do 30,0000 psi
Zakres w barach, rozdzielczość od -0,82737 do 2,06842 bara
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Dla Chin, komunikacja bezprzewodowa Fluke Connect
729CN 1M FC
Zakres psi, rozdzielczość od -12,000 do 150,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 10,3421 bara
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Dla Chin, komunikacja bezprzewodowa Fluke Connect
729CN 2M FC
Zakres psi, rozdzielczość od -12,000 do 300,000 psi
Zakres w barach, rozdzielczość od -0,8273 do 20,6843 bara
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Dla Chin, komunikacja bezprzewodowa Fluke Connect
729JP 200K
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Dla Japonii, bez komunikacji bezprzewodowej
729JP 1M
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Dla Japonii, zakres 1 MPa, bez komunikacji bezprzewodowej
729JP 2M
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Dla Japonii, zakres 2 MPa, bez komunikacji bezprzewodowej
729JP 200K FC
Zakres w kPa, rozdzielczość od -82,737 do 206,843 kPa
Komentarz Dla Japonii, komunikacja bezprzewodowa Fluke Connect
729JP 1M FC
Zakres w kPa, rozdzielczość od -82,73 do 1034,21 kPa
Komentarz Dla Japonii, komunikacja bezprzewodowa Fluke Connect
729JP 2M FC
Zakres w kPa, rozdzielczość od -82,73 do 2068,43 kPa
Komentarz Dla Japonii, komunikacja bezprzewodowa Fluke Connect
Specyfikacja elektryczna
Wszystkie specyfikacje są prawidłowe do 110% zakresu za wyjątkiem pracy w roli źródła prądowego bądź symulacji sygnału 24 mA. W tych przypadkach specyfikacje są poprawne do 100% zakresu.
Zakresy
Mierzenie, generowanie i symulowanie prądu z zakresu mA od 0 mA do 24 mA
Pomiar napięcia DC (V) od 0 V (DC) do 30 V (DC)
Rozdzielczość
Generowanie, symulowanie i mierzenie prądu DC z zakresu mA 1 μA
Pomiar napięcia DC 1 mV
Dokładność 0,01% ± 2 LSD we wszystkich zakresach (w temperaturze 23°C ± 5°C)
Stabilność 20 ppm względem pełnej skali /°C od -10°C do +18°C i od 28°C do +50°C
Napięcie zewnętrzne wymagane do symulacji sygnału na poziomie miliamperów od 12 V (DC) do 30 V (DC)
Napięcie zgodności pętli 24 V DC przy 20 mA
Napięcie zewnętrzne wymagane do symulacji sygnału na poziomie miliamperów od 12 V (DC) do 30 V (DC)
Tylko pomiary temperatury / 100 Ω Pt(385) RTD od -50°C do 150°C
Rozdzielczość wskazań temperatury 0,01°C
Dokładność pomiaru temperatury ±0,1°C ±0,25°C łącznej niepewności przy zastosowaniu sondy 720 RTD (wyposażenie opcjonalne)
Obciążalność 1200 Ω bez opornika HART, 950 Ω z wewnętrznym opornikiem HART
Specyfikacja mechaniczna
Wymiary (wys. x szer. x dł.) 7 x 27,94 x 17,27 cm
Masa 2,95 kg
Stopień ochrony IP54
Specyfikacja środowiska eksploatacji
Temperatura eksploatacji od -10°C do 50°C przy pomiarach, od 0°C do 50°C przy kontroli ciśnienia
Temperatura eksploatacji (z akumulatorem) od -10°C do 40°C
Akumulator będzie ładowany tylko w temperaturze do 40°C
Temperatura przechowywania od -40°C do 60°C
Wysokość eksploatacji 3000 m
Wysokość przechowywania 13 000 m
Komunikacja bezprzewodowa (tylko model 729 FC)
Certyfikacja w zakresie częstotliwości radiowych Identyfikator FCC: T68-FBLE IC:6627A-FBLE
Zakres częstotliwości radiowej komunikacji bezprzewodowej od 2412 MHz do 2462 MHz
