Fluke TiX580

Rejestruj obrazy termiczne w wysokiej rozdzielczości niezbędnej do wykonywania kontroli niezawodności, podejmowania decyzji w zakresie konserwacji instalacji przemysłowych, przeprowadzania testów diagnostycznych budynków oraz wyszukiwania i usuwania awarii.

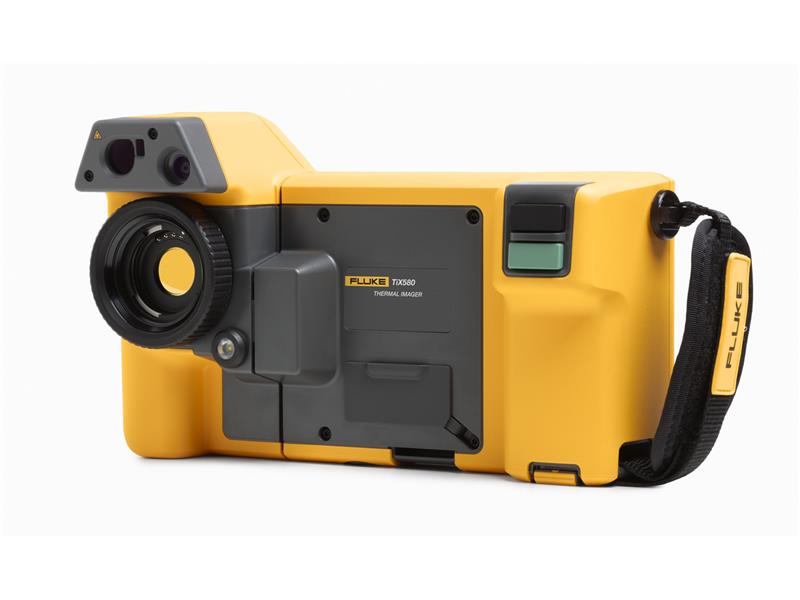

TiX580 to wytrzymała i doskonale zaprojektowana kamera termowizyjna o rozdzielczości 640 x 480. Użytkownicy mogą teraz uzyskiwać bardzo wiarygodne wyniki przeprowadzanych inspekcji termograficznych szybciej niż kiedykolwiek wcześniej, korzystając z wytrzymałych i łatwych w obsłudze przyrządów firmy Fluke.

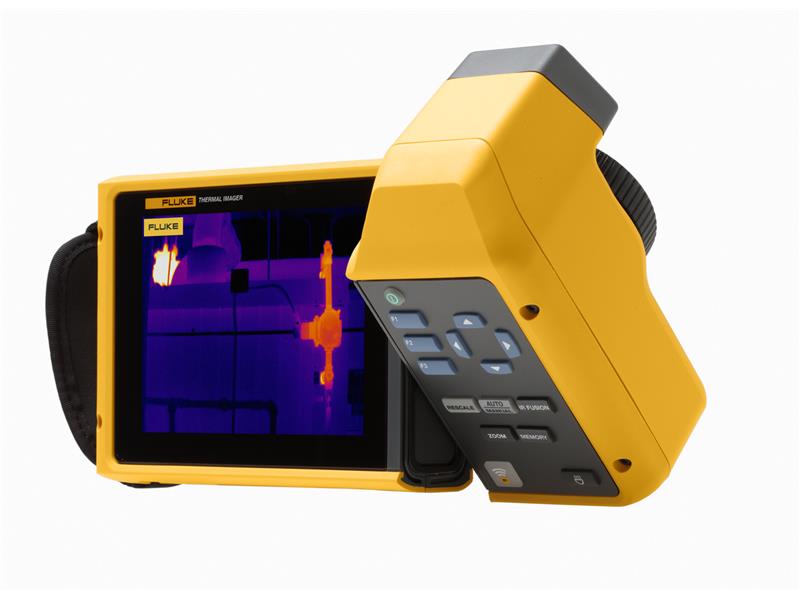

Obrotowy wyświetlacz o 240-stopniowym zakresie ruchu sprawia, że rejestrowanie obrazów w trudno dostępnych miejscach jest niezwykle proste. Ergonomiczna konstrukcja oraz pasek do zawieszenia kamery na szyi znacznie ułatwiają długotrwałą pracę. Podczas pracy na zewnątrz obrotowy wyświetlacz można ustawić tak, aby zminimalizować odblaski. Duży ekran dotykowy LCD o przekątnej 5,7 cala firmy Fluke zapewnia doskonałą widoczność i został stworzony z myślą o konkretnych zastosowaniach.

Oprogramowanie komputerowe Fluke Connect SmartView to wszechstronna, przejrzysta platforma programowa, która stanowi przyszłość zintegrowanej konserwacji, monitorowania, analizy i raportowania urządzeń. Teraz łatwiej niż kiedykolwiek wcześniej można optymalizować termogramy, wykonywać obliczenia, szybko tworzyć dostosowane do potrzeb i rzetelne raporty oraz eksportować do chmury obrazy w wybranym formacie. Dodatkowo istnieje możliwość integracji z Fluke Connect — największym na świecie zintegrowanym systemem oprogramowania i przyrządów do konserwacji.

Specyfikacja:

Najważniejsze funkcje:

IFOV (rozdzielczość przestrzenna) przy standardowym obiektywie- 0,93 mrad, D:S 1065:1

Rozdzielczość detektora-640 × 480 (307 200 pikseli)

SuperResolution- Tak, w kamerze i w oprogramowaniu. Rejestruje i łączy 4x więcej danych, aby stworzyć obraz o rozdzielczości 1280 x 960.

Technologia regulacji ostrości MultiSharp™- Tak, ostrość ustawiana bliżej i dalej, w całym polu widzenia.

Funkcja automatycznej regulacji ostrości LaserSharp®- Tak, aby zagwarantować wyraźne obrazy. Za każdym razem.

Dalmierz laserowy- Tak, oblicza odległość od obiektu, aby zapewnić maksymalną ostrość obrazu, i wyświetla zmierzoną wartość na ekranie.

Zaawansowana ręczna regulacja ostrości

Ekran dotykowy (pojemnościowy)- Ekran LCD o przekątnej 5,7 cala (14,4 cm) w układzie poziomym, rozdzielczość 640 x 480 pikseli

Wzmocniona, ergonomiczna konstrukcja- Obiektyw (przegubowy) z funkcją obrotu o 240°

Zoom cyfrowy- 2x, 4x oraz 8x

Wstępnie skalibrowane obiektywy- szerokokątny, teleobiektyw 2x, teleobiektyw 4x i makro (25 mikronów)

Pomiar temperatury:

Zakres pomiarowy temperatury (niekalibrowany poniżej -10°C): -20°C do +1000°C

Dokładność: ±2°C lub 2% (większa z tych wartości, przy temperaturze nominalnej 25°C)

Czułość termiczna (NETD) *: ≤ 0,05°C przy temperaturze obiektu 30°C

Regulacja emisyjności na wyświetlaczu

Kompensacja odbitej temperatury tła na wyświetlaczu

Korekcja transmisji na wyświetlaczu

Znacznik liniowy na żywo

Łączność bezprzewodowa:

Łączność bezprzewodowa z komputerem typu PC, urządzeniami iPhone®, iPad® (iOS 4s i nowsze), urządzeniami z systemem Android™ 4.3 i nowszymi, a także siecią LAN przez Wi-Fi (zależnie od dostępności).

Zgodność z aplikacją Fluke Connect®-Tak, po podłączeniu kamery do smartfona zarejestrowane obrazy zostaną automatycznie przekazane do aplikacji Fluke Connect®, aby można było je zapisać i udostępnić.

Dodatkowe oprogramowanie Fluke Connect Assets- Tak, przypisywanie obrazów do zasobów i tworzenie zleceń prac. Łatwość porównywania pomiarów różnego rodzaju w jednym miejscu – bez względu na to, czy są to wartości mechaniczne, elektryczne czy obrazy w podczerwieni.

Natychmiastowe przesyłanie do systemu Fluke Connect- Tak, podłącz kamerę do sieci Wi-Fi budynku, a następnie automatycznie załaduj obrazy do systemu Fluke Connect, aby przeglądać je na smartfonie lub komputerze.

Zgodność z przyrządami obsługującym Fluke Connect- Tak, nawiązanie połączenia bezprzewodowego pozwala wybrać przyrządy zgodne z Fluke Connect® i wyświetlać pochodzące z nich pomiary na ekranie kamery. Obsługa maksymalnie pięciu równoległych połączeń.

Oprogramowanie komputerowe Fluke Connect SmartView

Technologia IR-Fusion®- Dodawanie do obrazu podczerwonego kontekstu w postaci obrazu w świetle widzialnym

Tryb AutoBlend™- Płynna regulacja

Obraz w obrazie (PIP)- 100%, 75%, 50%, 25% obrazu w podczerwieni

Wbudowany aparat cyfrowy (rejestracja spektrum widocznego)- 5 MP

Obiektywy:

Obiektyw standardowy IFOV (rozdzielczość przestrzenna)- 0,93 mrad, D:S 1065:1

Pole widzenia 34 stopnie w poziomie, 24 stopnie w pionie

Minimalna odległość pomiaru- 15 cm

Technologia IR-Fusion® Obraz w obrazie (PiP) i pełny obraz

Poziom i zakres:

Szybkie automatyczne przełączanie między trybem automatycznym i ręcznym

Szybkie automatyczne skalowanie w trybie ręcznym

Minimalny zakres (w trybie ręcznym) 2,0°C

Minimalny zakres (w trybie automatycznym) 3,0°C

Przechowywanie danych i rejestrowanie obrazu:

Rozbudowane opcje pamięci- Obsługa karty micro SD 4 GB, 4 GB pamięci wewnętrznej, możliwość zapisywania danych na nośniku USB, przesyłanie danych do Fluke Cloud™ w celu stałego przechowywania.

Formaty plików graficznych- Zwykłe (.bmp i .jpeg) lub w pełni radiometryczne (.is2), pliki w formacie .bmp i .jpg nie wymagają żadnego oprogramowania do analizy.

Przeglądanie zawartości pamięci- Tryb przeglądania miniatur i pełnoekranowy

Oprogramowanie- Oprogramowanie komputerowe Fluke Connect SmartView do kompleksowych analiz i tworzenia raportów z dostępem do systemu Fluke Connect

Formaty plików eksportowanych za pomocą oprogramowania SmartView®- Bitmapy (.bmp), GIF, JPEG, PNG, TIFF

Notatki głosowe- Maksymalna długość nagrania: 60 s do każdego obrazu; możliwość ponownego odsłuchania na kamerze

IR-PhotoNotes™ (5 obrazów)

Nagrywanie wideo- Standardowe i radiometryczne

Formaty plików wideo- Nieradiometryczny (pliki AVI używające kodeka MPEG) oraz w pełni radiometryczny (.IS3)

Podgląd na zdalnym wyświetlaczu- Transmisja na żywo z wyświetlacza kamery do komputera, smartfona lub telewizora. Poprzez złącze USB, hotspot Wi-Fi lub sieć Wi-Fi z oprogramowaniem Fluke Connect na komputerze PC; poprzez hotspot Wi-Fi z aplikacją Fluke Connect na smartfonie; lub poprzez złącze HDMI do telewizora

Zdalne sterowanie- Sterowanie przy pomocy oprogramowania komputerowego Fluke Connect SmartView lub aplikacji mobilnej Fluke Connect

Automatyczne rejestrowanie (temperatura i interwał)

Zestawy narzędzi MATLAB® i LabVIEW®- Integracja danych z kamery oraz filmów i obrazów w podczerwieni na tych platformach programowych umożliwia przeprowadzanie analiz na potrzeby prac badawczo-rozwojowych

Zasilanie:

Akumulatory (z możliwością wymiany w terenie) Dwa zestawy akumulatorów litowo-jonowych bez efektu pamięci ze wskaźnikiem poziomu naładowania — 5 diod LED

Czas pracy na akumulatorze- 2-3 godziny na zasilaniu akumulatorowym (rzeczywisty czas pracy zależy od ustawień i sposobu eksploatacji)

Czas ładowania akumulatorów- 2,5 godziny do pełnego naładowania

System ładowania akumulatorów- Ładowarka na dwa akumulatory lub ładowanie akumulatorów w urządzeniu. Opcjonalna ładowarka samochodowa 12 V

Praca na zasilaniu sieciowym- Praca na zasilaniu sieciowym — zasilacz w zestawie (100–240 V AC, 50/60 Hz)

Oszczędzanie energii- Możliwość wyboru trybów uśpienia i wyłączania zasilania

Palety kolorów:

Palety standardowe- 8: metaliczny łuk, niebiesko-czerwona, duży kontrast, bursztyn, negatyw bursztynu, gorący metal, skala szarości, negatyw skali szarości

Palety Ultra Contrast™- 8: metaliczny łuk Ultra, niebiesko-czerwona Ultra, duży kontrast Ultra, bursztyn Ultra, negatyw bursztynu Ultra, gorący metal Ultra, skala szarości Ultra, negatyw skali szarości Ultra

Parametry ogólne:

Szybkość nagrywania- 60 Hz lub 9 Hz (zależnie od wersji)

Wskaźnik laserowy

Światło LED (latarka)

Alarmy kolorów (alarmy temperatury)- Wysoka temperatura, niska temperatura, izotermy (w określonym zakresie)

Pomiar temperatury w punkcie środkowym

Temperatura punktu- Znaczniki gorących i zimnych punktów

Znaczniki punktów definiowane przez użytkownika- Trzy znaczniki punktów definiowane przez użytkownika

Pole centralne- Rozszerzane-zawężane pole pomiarowe ze wskazaniem wartości MIN-MAX-AVG na ekranie

Zakres widma podczerwieni- 7,5–14 μm (fale długie)

Temperatura pracy- Od –10 do +50°C

Temperatura przechowywania- Od –20 do +50°C bez akumulatorów

Wilgotność względna- Od 10% do 95% bez kondensacji

Bezpieczeństwo IEC 61010-1: kategoria przepięciowa II, stopień zanieczyszczenia 2
Kompatybilność elektromagnetyczna- IEC 61326-1: Podstawowe środowisko elektromagnetyczne. CISPR 11, grupa 1, klasa A

Australijska norma RCM- IEC 61326-1

US FCC- CFR 47, część 15, podczęść B

Wibracje- 0,03 g2/Hz (3,8 g); 2,5 g IEC 68-2-6

Wstrząsy- 25 g, IEC 68-2-29

Upadek- 25 g, IEC 68-2-29 / zaprojektowane tak, by nie ulec uszkodzeniu przy upadku z wysokości 1 m ze standardowym obiektywem

Wymiary (wys. x szer. x dł.)- 27,3 x 15,9 x 9,7 cm

Waga (z akumulatorem)- 1,04 kg

Szczelność obudowy- IEC 60529: IP54 (ochrona przed kurzem — ograniczone wnikanie; odporność na strumienie wody z każdej strony)

Gwarancja- Dwuletnia (standardowo), możliwość przedłużenia

Zalecany cykl kalibracji- Co dwa lata (przy normalnym użytkowaniu i zużyciu)

Obsługiwane języki- angielski, chiński tradycyjny, chiński uproszczony, czeski, fiński, francuski, hiszpański, holenderski, japoński, koreański, niemiecki, polski, portugalski, rosyjski, szwedzki, turecki, węgierski i włoski
