- Producent:
- Siglent
- Numer katalogowy:
- SSG5000X
Profesjonalna instrukcja obsługi w języku polskim.

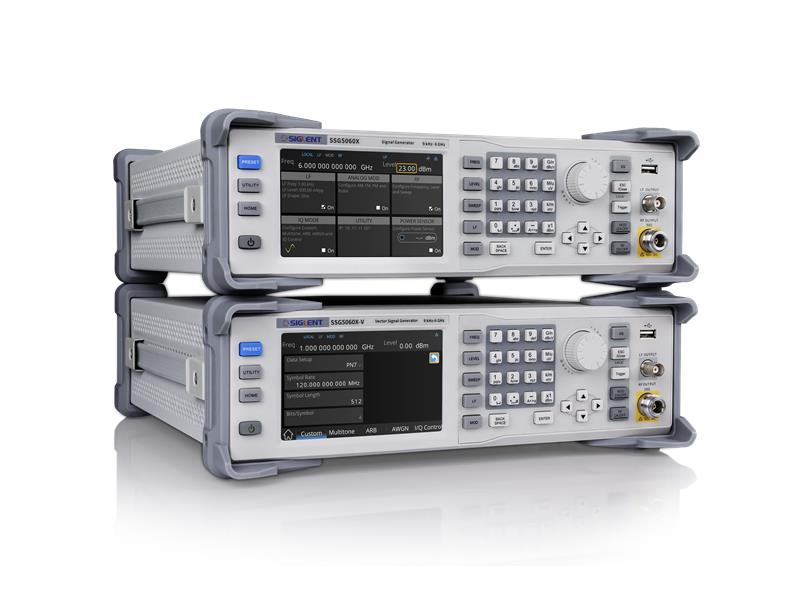

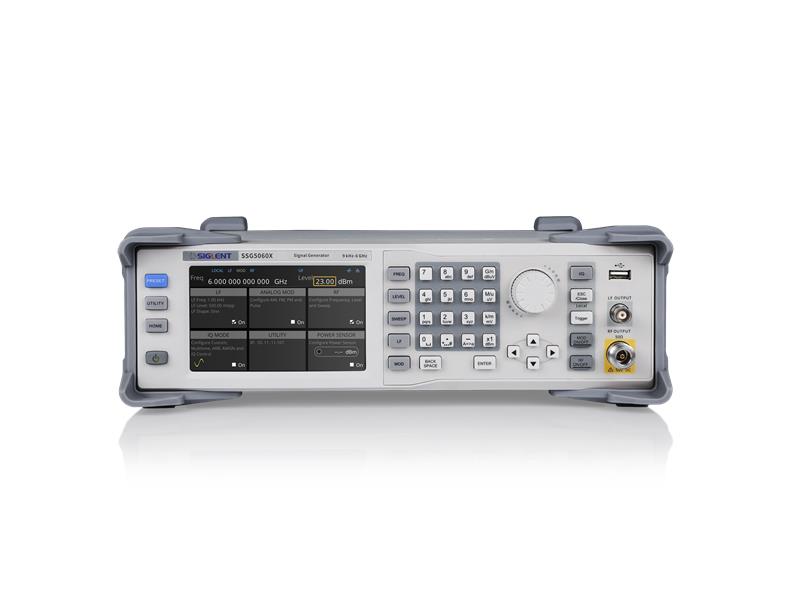

Modele: SSG5040X, SSG5060X, SSG5040X-V, SSG5060X-V
Generatory sygnałowe z serii SSG5000X mogą generować sygnały analogowe oraz wektorowe, posiadają zakres częstotliwości od 9kHz do 4GHz lub 6GHz. Charakteryzują się wiodącymi w przemyśle możliwościami pod względem szumu fazy, czystości spektrum, pasma, EVM i mocy wyjściowej.
Wewnętrzny generator modulacji kwadraturowych IQ i funkcja odtwarzania przebiegu czyni prostym tworzenie nawet najbardziej złożonych typów sygnałów. Pokrywają one również większość ważnych pasm RF do cyfrowej komunikacji bezprzewodowej i zawierają pliki standardowych przebiegów.
Generatory SSG5000X Siglenta są potężnymi i niedrogimi źródłami sygnałów idealnymi dla badań i rozwoju, edukacji oraz produkcji.
Cechy szczególne
- Dostępne modele:
- SSG5040X - częstotliwość do 4GHz,
- SSG5060X - częstotliwość do 6GHz,
- SSG5040X-V - częstotliwość do 4GHz i tryb modulacji IQ,
- SSG5060X-V - częstotliwość do 6GHz i tryb modulacji IQ. - Rozdzielczość ustawienia częstotliwości: 0,001Hz.
- Maksymalna moc wyjściowa: +26dBm (typowo).
- Szum fazy: -120dBc/Hz przy 1GHz, 20kHz offset (typowo).

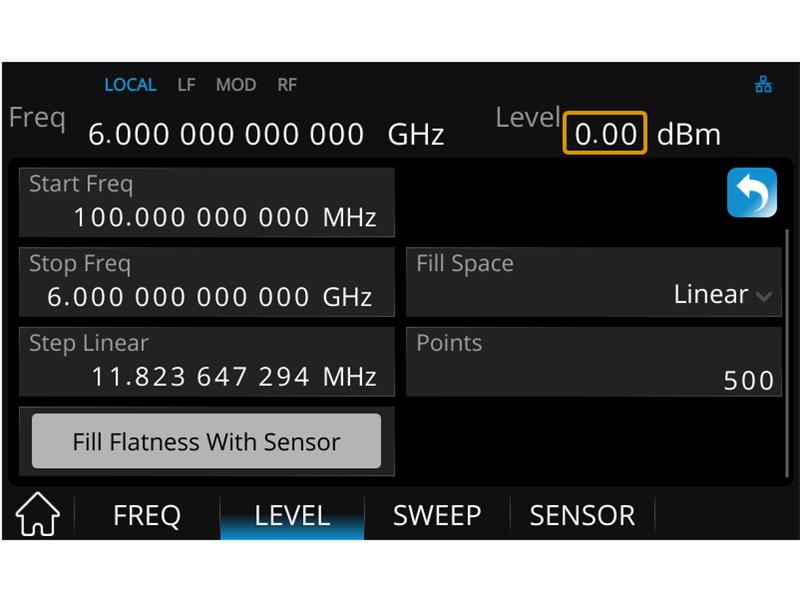

- Programowana przez użytkownika korekcja płaskości.
- Zapewnia modulację analogową AM, FM, PM z wykorzystaniem źródła wewnętrznego, zewnętrznego lub wewnętrznego+zewnętrznego.
- Generator pojedynczego impulsu, podwójnego impulsu oraz łańcuchu impulsów (opcja).

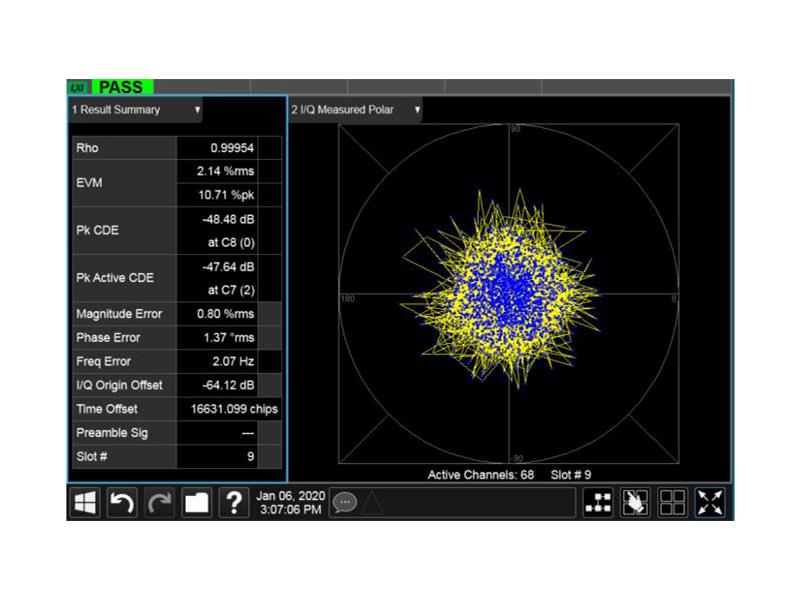

- Wewnętrzna modulacja kwadraturowa IQ z 150MHz pasmem modulacji z perfekcyjną kalibracją fabryczną.

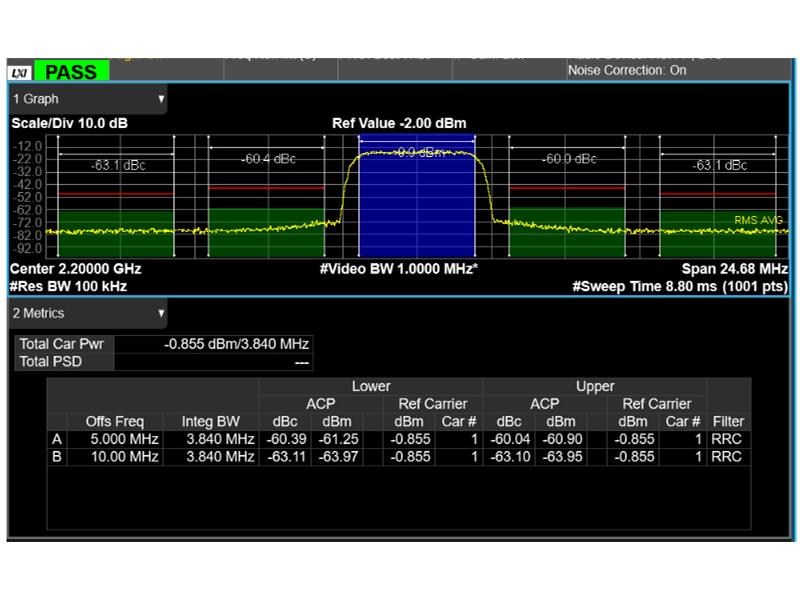

- Wbudowane cyfrowe pliki z przebiegami standardów komunikacyjnych takich, jak 5G-NR,LTE, WCDMA, WLAN, Blue-Tooth, CDMA.
- Wewnętrzny tryb generowania sygnałów QAM, FSK, ASK, MSK.
- Wyjścia analogowe różnicowe I/Q.
- Wejście zewnętrzne analogowe I/Q.
- Współpraca z sensorem mocy USB.
- 5 calowy ekran dotykowy pojemnościowy TFT, myszka i klawiatura na wyposażeniu.
- Możliwość zdalnego sterowania z poziomu przeglądarki na PC.

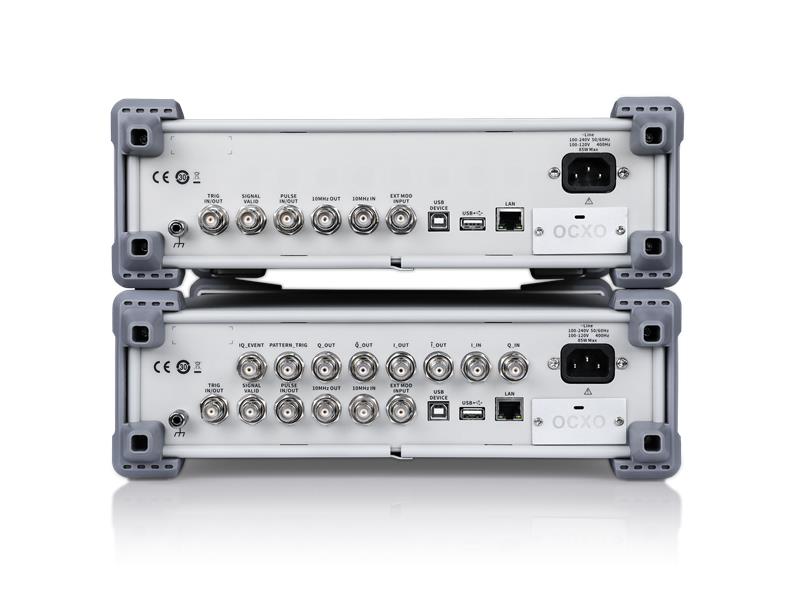

- Standardowe interfejsy: USB Host, USB Device (USB TMC), LAN (VXI-11, Socket, Telnet).
- Opcjonalny interfejs: GPIB.
Dane techniczne
Model SSG5040X
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz
Model SSG5060X
Zakres częstotliwości: Tryb CW 9kHz ÷ 6GHz
Model SSG5040X-V
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz, Tryb IQ 10MHz ÷ 4GHz
Model SSG5060X-V
Zakres częstotliwości: Tryb CW 9kHz ÷ 4GHz, Tryb IQ 10MHz ÷ 6GHz
- Rozdzielczość częstotliwości: 0,001Hz.
- Rozdzielczość amplitudy: 0,01dB.
- Szum fazy: -120 dBc/Hz przy 1GHz, offset 20kHz (typ.).
- Wyświetlacz: 5 calowy pojemnościowy ekran dotykowy, RGB (800*480px).
