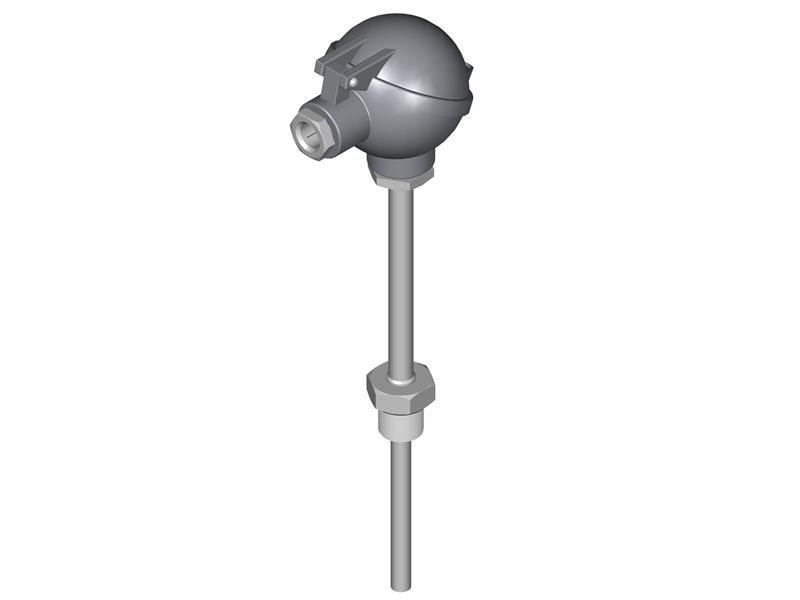

Głowicowe czujniki temperatury TOPGN1, TTKGN1 i TTJGN1

Głowicowe czujniki temperatury TOPGN1, TTJGN1 i TTKGN1.

• Zakres pomiarowy: -200...550°C
• Max ciśnienie pracy: 6,4MPa
• Element pomiarowy: Pt100, Fe-CuNi, NiCr-Ni
• Kasa dokładności: A lub B (1 lub 2)
• Średnica osłony: ∅9mm, inna
• Długość montażowa: 100, 160, 250, 400mm, inna
• Przyłącze procesowe: M20x1,5, G1/2, inne
• Min. głębokość zanurzenia: 50mm
• Materiał osłony: Stal nierdzewna 1H18N9T (1.4541), inny
• Stopień ochrony: IP65 (IP54)

Czujniki temperatury TOPGN1, TTJGN1, TTKGN1 przeznaczone są do pomiaru temperatury cieczy, gazów i elementów maszyn i urządzeń. Rezystancyjne czujniki temperatury mogą być wyposażone w rezystor pomiarowy Pt100 lub inny, natomiast termoelektryczne czujniki temperatury mogą być wyposażone w termopary typu J (Fe-CuNi), K (NiCr-Ni) lub N (NiCrSi-NiSi). Czujniki przeznaczone są głównie do montażu w instalacjach przemysłowych i ciepłowniczych. W/w czujniki składają się z wymiennego wkładu pomiarowego W1..., spawanej osłony z króćcem montażowym oraz aluminiowej głowicy przyłączeniowej. W głowicy istnieje możliwość montażu przetwornika temperatury przetwarzającego mierzoną temperaturę na standardowy sygnał analogowy 4-20mA (AP-T...GN1... ).

Wkład pomiarowy W1... stanowi element wymienny kompletnego czujnika, co znaczne redukuje czas i koszty serwisowania czujników na obiekcie. Element pomiarowy, długość zanurzeniowa, gwint przyłącza procesowego, średnica i materiał osłony oraz rodzaj głowicy przyłączeniowej czujnika mogą być dobierane w zależności od potrzeb i wymagań aplikacji.

Przykładowe czujniki temperatury:

• TOPGN12-160-M20x1,5-B-L3p: oznacza pojedynczy czujnik temperatury rezystancyjny typu 1xPt100, głowica NA, średnica osłony ∅9mm, długość montażowa L=160mm, gwint M20x1,5, klasa dokładności B, linia 3- przewodowa.
• TTKGN12-160-G1/2″-2: oznacza pojedynczy czujnik temperatury termoelektryczny typu 1xNiCr-Ni (termopara K), głowica NA, średnica osłony ∅9mm, długość montażowa L=160mm, gwint M20x1,5, klasa dokładności 2.
• 2TOPGN12-250-M20x1,5-B: oznacza podwójny czujnik temperatury rezystancyjny typu 2xPt100, głowica NA, średnica osłony ∅9mm, długość montażowa L=250mm, gwint M20x1,5, klasa dokładności B, linia 2- przewodowa.
• AP-TOPGN12-100-M20x1,5-B /0...150°C: oznacza pojedynczy czujnik temperatury rezystancyjny typu 1xPt100 ze standardowym przetwornikiem 4...20mA, głowica NA, średnica osłony ∅9mm, długość montażowa L=100mm, gwint M20x1,5, klasa dokładności B, linia 2- przewodowa., zakres przetwarzania przetwornika 0...150°C.
