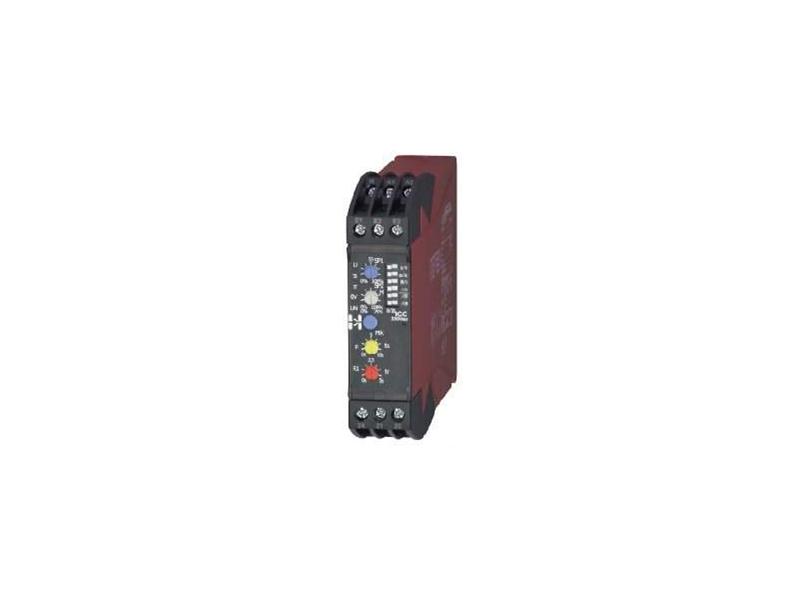

ICC - uniwersalny przekaźnik nadzoru prądu serii in-Case f-my HIQUEL
ICC - uniwersalny przekaźnik nadzoru prądu serii in-Case f-my HIQUEL
Producent:
HIQUEL
Uniwersalny przekaźnik ICC to kolejny produkt z serii przekaźników in-Case z oferty f-my Hiquel.

Urządzenie może być zasilane napięciem przemiennym o wartości zależnej od wersji przekaźnika 24, 115, 230 bądź 400 V. Przełączalne funkcje pozwalają ustawić jedną z 6 realizowanych funkcji monitorujących prąd. Przekaźnik posiada dwa nastawiane timery, określające opóźnienie działania po załączeniu zasilania i czas filtracji pomiaru prądu.

Realizowane funkcje:
- przekroczenie prądu z funkcją "okienka" wokół wartości granicznej,
- przekroczenie prądu z funkcją "histerezy",
- prąd poniżej wartości granicznej z funkcją "okienka" wokół wartości granicznej,
- prąd poniżej wartości granicznej z funkcją histerezy,
- prąd w zadanym zakesie wartości granicznych,
- prąd poza zadanym zakresem wartości granicznych.

Oprócz wyboru trybu monitorowania prądu na przełącznikach typu Dip-Switch wybieramy następujące opcje:
- reset automatyczny / reset manualny
- monitorowanie prądu przemiennego ac / prądu stałego dc
- funkcja "okienka" / funkcja histerezy
- przekaźnik wyjściowy normalny / odwracany (inwersja).

Do dyspozycji posiadamy zestaw 4 potencjometrów regulacyjnych określających poziom graniczny SP1, poziom graniczny, lub wielkość "okienka"/histrezy SP2/H. Obydwa pozwalają na nastawy w zakresie 0..100% zakresu podstawowego. Przekaźnik posiada 3 wejścia pomiaru prądu o podstawowych zakresach pomiarowych:
- E1-M: 0..100 mA (0,5 A max.)
- E2-M: 0..1 A (2 A max.)
- E3-M: 0..10 A (15 A max.)

Dodatkowo dwa potencjometry nastaw opóźnień czasowych: do 10 sekund dla opóźnienia pracy po załączenia zasilania oraz do 5 sekund czas filtracji pomiaru wartości prądu.
Mnogość i uniwersalność funkcji pozwala ograniczyć liczbę typów i wersji przekaźników. To cecha szczególnie ważna dla służb serwisowych i utrzymania ruchu.
