Invertery , falowniki wektoreowe ekonomiczne

SUNYE oferuje nowoczesne falowniki do szerokiego zakresu zastosowań przemysłowych — od prostego sterowania pompami, wentylatorami i przenośnikami, po zaawansowane układy napędowe wymagające sterowania wektorowego, regulacji momentu oraz komunikacji przemysłowej. Szeroka oferta obejmuje kompaktowe serie EL10, wielofunkcyjne CM530H, wydajne CM680 i CM800, napędy hydrauliczne ES100/300 oraz falowniki o podwyższonej ochronie MH600. To elastyczne rozwiązania dla producentów maszyn, integratorów i zakładów przemysłowych.

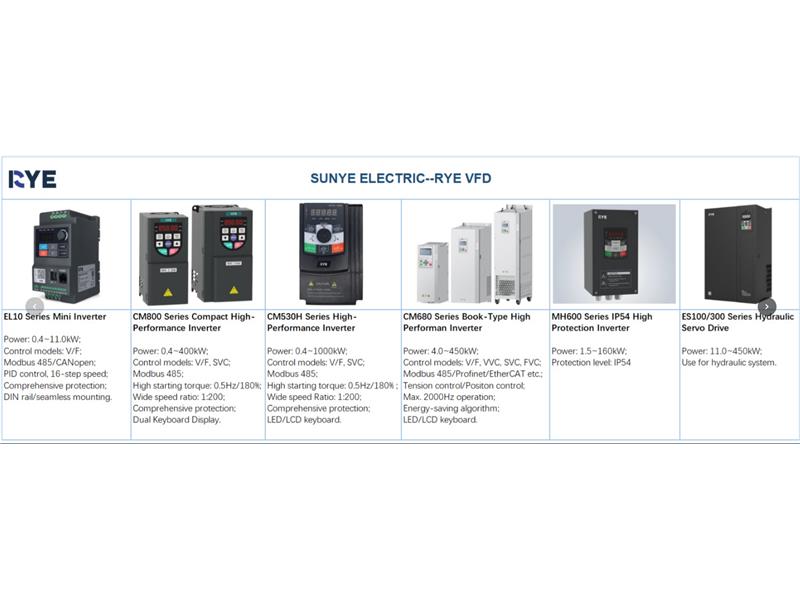

SUNYE oferuje kilka grup falowników przeznaczonych do różnych zastosowań przemysłowych. Poszczególne serie różnią się zakresem mocy, sposobem sterowania silnikiem, obsługiwanymi typami silników, możliwościami komunikacji oraz stopniem ochrony.

SERIA EL10 – KOMPAKTOWE FALOWNIKI OGÓLNEGO PRZEZNACZENIA

Seria EL10 to kompaktowe falowniki przeznaczone do prostych układów napędowych. Sprawdzają się między innymi w pompach, wentylatorach, przenośnikach, urządzeniach logistycznych, maszynach pakujących, tekstylnych oraz maszynach do obróbki drewna.

Zakres mocy:

zasilanie jednofazowe 220–240 V: od 0,4 do 2,2 kW,
zasilanie trójfazowe 380–460 V: od 0,75 do 5,5 kW.

Rodzaj sterowania:

sterowanie skalarne V/F.

Obsługiwane silniki:

głównie standardowe silniki asynchroniczne.

Komunikacja:

wersja EL10A: RS485,
wersja EL10B: CANopen.

Najważniejsze funkcje:

regulacja częstotliwości do około 599 Hz,
przeciążalność 150% przez 60 sekund,
chwilowa przeciążalność 180% przez 3 sekundy,
wbudowany regulator PID,
możliwość pracy z maksymalnie 16 zaprogramowanymi prędkościami,
automatyczna regulacja napięcia AVR,
hamowanie prądem stałym,
ograniczanie prądu i zapobieganie utykowi silnika,
funkcja omijania częstotliwości rezonansowych,
tryb energooszczędny,
możliwość pracy w trybie uśpienia,
możliwość montażu na ścianie lub szynie DIN,
opcjonalny zewnętrzny panel do kopiowania parametrów,
monitoring pracy i błędów za pomocą oprogramowania komputerowego.

Falowniki EL10 posiadają rozbudowane zabezpieczenia, między innymi przed przepięciem, zbyt niskim napięciem, przeciążeniem falownika i silnika, zanikiem fazy, przegrzaniem modułu IGBT oraz błędami komunikacji.

SERIA CM530H – UNIWERSALNE FALOWNIKI WEKTOROWE

Seria CM530H to wielofunkcyjne falowniki przeznaczone do bardziej wymagających maszyn i układów napędowych. Mogą być stosowane między innymi w obrabiarkach, sprężarkach, pompach, wentylatorach, przenośnikach, urządzeniach ceramicznych, tekstylnych i maszynach do obróbki drewna.

Zakres mocy:

od około 0,75 kW,
katalog przedstawia również wykonania dużej mocy, przekraczające 160 kW.

Zasilanie:

jednofazowe 220 V,
trójfazowe 380 V,
dopuszczalny zakres napięcia od -15% do +20%.

Rodzaj sterowania:

sterowanie V/F,
bezczujnikowe sterowanie wektorowe SVC.

Obsługiwane silniki:

silniki asynchroniczne,
wybrane wersje przeznaczone także do silników synchronicznych.

Warianty falowników:

G – aplikacje ogólne i ciężkie obciążenia,
P – pompy i wentylatory.

Komunikacja:

port szeregowy,
na schematach przedstawiono komunikację RS485.

Najważniejsze parametry sterowania:

maksymalna częstotliwość w trybie wektorowym: 600 Hz,
maksymalna częstotliwość w trybie V/F: 1200 Hz,
zakres regulacji prędkości w trybie SVC: 1:200,
moment rozruchowy do 180% przy częstotliwości 0,5 Hz dla wersji G,
czas odpowiedzi momentu poniżej 40 ms.

Przeciążalność:

wersja G: 150% przez 60 sekund i 180% przez 5 sekund,
wersja P: 120% przez 60 sekund i 150% przez 5 sekund.

Najważniejsze funkcje:

automatyczne i ręczne zwiększanie momentu,
śledzenie prędkości obracającego się silnika,
możliwość rozruchu silnika już będącego w ruchu,
podtrzymanie pracy podczas krótkotrwałego spadku napięcia,
szybkie ograniczanie prądu,
regulator PID,
prosty sterownik PLC,
do 16 zaprogramowanych prędkości,
regulacja i ograniczanie momentu,
możliwość współdzielenia wspólnej szyny DC,
funkcje przeznaczone do maszyn tekstylnych,
programowalny czas pracy,
obsługa wejść PNP i NPN,
opcjonalny panel LCD,
kopiowanie parametrów.

Seria CM530H jest przeznaczona do zastosowań wymagających większego momentu rozruchowego, stabilnej regulacji prędkości oraz pracy przy zmiennym obciążeniu.

SERIA CM800 – FALOWNIKI WEKTOROWE O WYSOKIEJ WYDAJNOŚCI

Seria CM800 to kompaktowe falowniki o szerokim zakresie mocy, przeznaczone do dynamicznych i wymagających aplikacji przemysłowych. Charakteryzują się szybką reakcją momentu, wysoką stabilnością prędkości oraz skutecznym zabezpieczeniem przed przeciążeniem i zwarciem.

Zakres mocy:

zasilanie jednofazowe 220 V: od 0,4 do 4 kW,
zasilanie trójfazowe 380 V, wersja G: od 0,75 do 400 kW,
zasilanie trójfazowe 380 V, wersja P: do 450 kW.

Rodzaj sterowania:

sterowanie V/F,
bezczujnikowe sterowanie wektorowe SVC.

Obsługiwane silniki:

silniki asynchroniczne,
silniki synchroniczne.

Komunikacja:

standardowy port RS485.

Najważniejsze parametry:

maksymalna częstotliwość w trybie SVC: 600 Hz,
maksymalna częstotliwość w trybie V/F: 1200 Hz,
zakres regulacji prędkości: 1:200,
moment rozruchowy do 180% przy 0,5 Hz,
przeciążalność 150% przez 60 sekund,
chwilowa przeciążalność 180% przez 5 sekund,
czas odpowiedzi momentu poniżej 40 ms.

Najważniejsze funkcje:

automatyczne rozpoznawanie kierunku obrotów silnika,
łagodny rozruch bez udaru mechanicznego,
szybkie śledzenie prędkości obracającego się silnika,
ograniczanie prądu i momentu przy nagłym przeciążeniu,
szybkie zabezpieczenie przeciwzwarciowe,
regulator PID,
prosty PLC,
do 16 zaprogramowanych prędkości,
automatyczna regulacja napięcia AVR,
wspólna szyna DC,
możliwość podłączenia panelu zewnętrznego,
wejścia cyfrowe zgodne z PNP i NPN,
rozbudowane zabezpieczenia silnika i falownika.

Typowe zastosowania:

linie produkcyjne,
maszyny pakujące,
urządzenia logistyczne,
wirówki,
maszyny tekstylne,
urządzenia ceramiczne,
wrzeciona obrabiarek,
automatyczne maszyny przemysłowe.

Seria CM800 jest przeznaczona do aplikacji wymagających szybkiej reakcji, częstych zmian obciążenia i dużej odporności na przeciążenia.

SERIA CM680 – ZAAWANSOWANE FALOWNIKI WEKTOROWE

Seria CM680 to najbardziej rozbudowana seria standardowych falowników w katalogu SUNYE. Przeznaczona jest do zaawansowanych maszyn, aplikacji pozycjonujących, systemów naprężenia materiału, napędów dźwigowych, nawijarek, wrzecion oraz układów wymagających bardzo dokładnego sterowania prędkością i momentem.

Zakres mocy:

od 4 do 450 kW.

Zasilanie:

trójfazowe 380–480 V.

Obsługiwane silniki:

silniki asynchroniczne,
silniki synchroniczne z magnesami trwałymi PMSM,
silniki synchroniczne reluktancyjne.

Rodzaje sterowania:

V/F,
VVC,
SVC,
FVC.

Sterowanie silnikami asynchronicznymi:

V/F,
VVC,
SVC,
FVC.

Sterowanie silnikami PMSM:

SVC,
VVC,
FVC.

Sterowanie silnikami synchronicznymi reluktancyjnymi:

SVC,
VVC.

Komunikacja:

RS485,
opcjonalne karty CANopen,
PROFIBUS-DP,
PROFINET,
EtherNet/IP,
EtherCAT.

Najważniejsze parametry:

standardowa częstotliwość wyjściowa do 599 Hz,
tryb wysokiej prędkości do 2000 Hz,
zakres regulacji prędkości w SVC: 1:200,
zakres regulacji prędkości w FVC: 1:1000,
dokładność prędkości SVC do około ±0,5%,
dokładność prędkości FVC do około ±0,02%,
odpowiedź momentu poniżej 20 ms,
przeciążalność 150% przez 60 sekund.

Najważniejsze funkcje:

sterowanie prędkością i momentem,
sterowanie pozycją,
bazowanie,
pozycjonowanie punkt-punkt,
praca z enkoderem,
sterowanie bez enkodera,
utrzymywanie momentu przy zerowej prędkości,
sterowanie naprężeniem materiału,
obliczanie średnicy rolki,
kompensacja dynamiczna naprężenia,
automatyczna zmiana rolki,
regulator PID,
automatyczna identyfikacja parametrów silnika,
wspólna szyna DC,
automatyczne dopasowanie czasu przyspieszania i hamowania do obciążenia,
karty rozszerzeń I/O,
karty enkoderowe,
wejście czujnika PT100,
funkcja bezpieczeństwa STO.

Seria CM680 jest przeznaczona do najbardziej zaawansowanych aplikacji automatyki, w których wymagana jest wysoka dokładność, komunikacja przemysłowa, sterowanie momentem, pozycją lub napięciem materiału.

SERIA ES100 I ES300 – NAPĘDY SERWOHYDRAULICZNE

Serie ES100 i ES300 nie są typowymi falownikami uniwersalnymi. Są to napędy przeznaczone do sterowania serwosilnikami PMSM napędzającymi pompy hydrauliczne.

Typowe zastosowania:

wtryskarki,
prasy hydrauliczne,
maszyny odlewnicze,
nożyce i giętarki,
ekstrudery,
agregaty serwohydrauliczne,
układy wielopompowe.

Zakres mocy ES100:

od 11 do 450 kW.

Zakres mocy ES300:

od 11 do 132 kW,
wykonania od 160 kW dostępne są jako wersje specjalne.

Zasilanie:

trójfazowe 380 V,
dopuszczalny zakres napięcia od -15% do +20%.

Obsługiwane silniki:

serwosilniki synchroniczne z magnesami trwałymi PMSM.

Rodzaj sterowania:

wysokowydajne sterowanie wektorowe PMSM.

Sprzężenie zwrotne:

resolver,
karta PG,
czujniki temperatury KTY lub PTC.

Komunikacja:

port szeregowy,
opcjonalna karta CAN,
możliwość komunikacji i współpracy kilku pomp.

Najważniejsze funkcje:

regulacja ciśnienia,
regulacja przepływu,
sterowanie wieloma pompami,
praca równoległa pomp,
łączenie i rozdzielanie przepływu,
wejście zadawania ciśnienia 0–10 V,
wejście zadawania przepływu 0–10 V lub 0–20 mA,
wejście czujnika ciśnienia 0–15 V,
zoptymalizowane utrzymywanie ciśnienia,
szybka odpowiedź na zmianę ciśnienia,
algorytm MTPA,
osłabianie pola,
kontrola temperatury silnika.

Parametry dynamiczne:

odchyłka ciśnienia poniżej ±0,5 bar,
czas odpowiedzi ciśnienia poniżej 50 ms.

Przeciążalność:

ES100: 150% przez 60 sekund,
ES300: 170% przez 60 sekund oraz 200% przez 20 sekund.

Seria ES300 od mocy 30 kW posiada wbudowany dławik DC. W wybranych zakresach mocy dostępny jest również wbudowany moduł hamowania.

SERIA MH600 – FALOWNIKI DO TRUDNYCH WARUNKÓW ŚRODOWISKOWYCH

Seria MH600 została zaprojektowana do pracy w środowiskach, w których standardowy falownik IP20 może być niewystarczający.

Zakres mocy:

wersja G: od 1,5 do 160 kW,
wersja P: od 2,2 do 185 kW.

Zasilanie:

trójfazowe 400 V.

Rodzaj sterowania:

bezczujnikowe sterowanie wektorowe.

Stopień ochrony:

IP54.

Konstrukcja:

uszczelniona obudowa,
oddzielone kanały konstrukcyjne,
zabezpieczona elektronika,
płytki pokryte lakierem ochronnym typu three-proof.

Odporność:

wilgoć,
korozja,
mgła solna,
olej,
zanieczyszczenia,
pleśń,
podwyższona temperatura,
utlenianie.

Najważniejsze funkcje:

kontrola temperatury,
alarm temperaturowy,
sterowanie wektorowe bez czujnika,
algorytm MTPA,
ograniczanie prądu,
praca przy niskiej częstotliwości nośnej,
zmniejszone straty falownika,
zwiększona trwałość urządzenia.

Typowe zastosowania:

przemysł stalowy,
przemysł chemiczny,
przemysł petrochemiczny,
pompy,
wentylatory,
hodowla,
środowiska wilgotne,
środowiska zapylone,
miejsca narażone na korozję.

Seria MH600 jest dobrym rozwiązaniem tam, gdzie falownik musi pracować w trudniejszych warunkach niż typowa szafa sterownicza w czystej hali produkcyjnej.

SERIA BR – MODUŁY HAMOWANIA

Seria BR nie jest serią falowników. Są to zewnętrzne moduły hamowania przeznaczone do współpracy z falownikami i rezystorami hamującymi.

Zadanie modułu BR:

odbieranie energii zwracanej przez silnik podczas hamowania,
zapobieganie wzrostowi napięcia na szynie DC,
ochrona falownika przed błędem przepięcia,
umożliwienie szybszego zatrzymania napędu,
przekazywanie energii do rezystora hamującego.

Moduł hamowania pracuje okresowo i nie jest przeznaczony do ciągłej pracy z wysokim prądem. Moduł BR oraz rezystor hamujący należy dobrać odpowiednio do mocy silnika, energii hamowania, czasu hamowania i częstotliwości cyklu.

PODSUMOWANIE ZASTOSOWANIA POSZCZEGÓLNYCH SERII

EL10:
Kompaktowe falowniki do prostych pomp, wentylatorów, przenośników i niewielkich maszyn.

CM530H:
Uniwersalne falowniki wektorowe do standardowych maszyn przemysłowych, sprężarek, pomp, przenośników i urządzeń o zmiennym obciążeniu.

CM800:
Wydajne falowniki wektorowe do dynamicznych maszyn, linii produkcyjnych, urządzeń logistycznych, wirówek, wrzecion i maszyn pakujących.

CM680:
Zaawansowane falowniki do sterowania silnikami asynchronicznymi, PMSM i reluktancyjnymi, do pozycjonowania, sterowania momentem, naprężeniem oraz komunikacji przemysłowej.

ES100 i ES300:
Specjalistyczne napędy serwohydrauliczne do pomp PMSM, pras, wtryskarek, maszyn odlewniczych i układów wielopompowych.

MH600:
Falowniki IP54 do pracy w środowisku wilgotnym, zapylonym, korozyjnym lub narażonym na działanie oleju i mgły solnej.

BR:
Moduły hamowania przeznaczone do odprowadzania energii podczas szybkiego zatrzymywania silnika.
