IO Logik E2210 - moduł wejść/wyjść cyfrowych z interfejsem Ethernet

IOLogik E2210 to moduł firmy MOXA przeznaczony do zdalnego odczytu oraz ustawiania stanu linii I/O za pośrednictwem sieci Ethernet oraz protokołu TCP/IP. Może współpracować z czujnikami zbliżeniowymi, przyciskami sterującymi diodami sygnalizującymi itp. E2210 jest zgodny z protokołami Modus/TCP, SNMP, http, TCP, UDP. Dane mogą być rozsyłane do 10 hostów jednocześnie.

Urządzenie wyposażone jest w system Active Remote IO. Innowacyjny w całym systemie jest sposób wymiany danych z komputerem PC. W tradycyjnych systemach, serwer portów wraz z dołączonymi sensorami jest pasywny. Aby otrzymać informacje o stanie wyjść/wejść urządzenia, komputer-host musi wysłać zapytanie. Cała procedura jest czasochłonna. Natomiast system Active Remote I/O , jaka sama nazwa wskazuje, jest systemem aktywnym. W przypadku wystąpienia określonych warunków system sam wysyła dane przez sieć Ethernet. W ten sposób wyeliminowana została konieczność ciągłego odpytywania przez komputer PC. Do kontroli logiki służy oprogramowanie Click&Go, dzięki któremu użytkownik, bez konieczności programowania, może określić na jakie warunki urządzenie ma reagować i w jaki sposób. System Active Remote I/O obsługuje protokoły Modbus/TCP i SNMP. Ze względu na szybki czas wysłania danych (50ms) system idealnie nadaje się do realizacji zadań krytycznych czasowo.

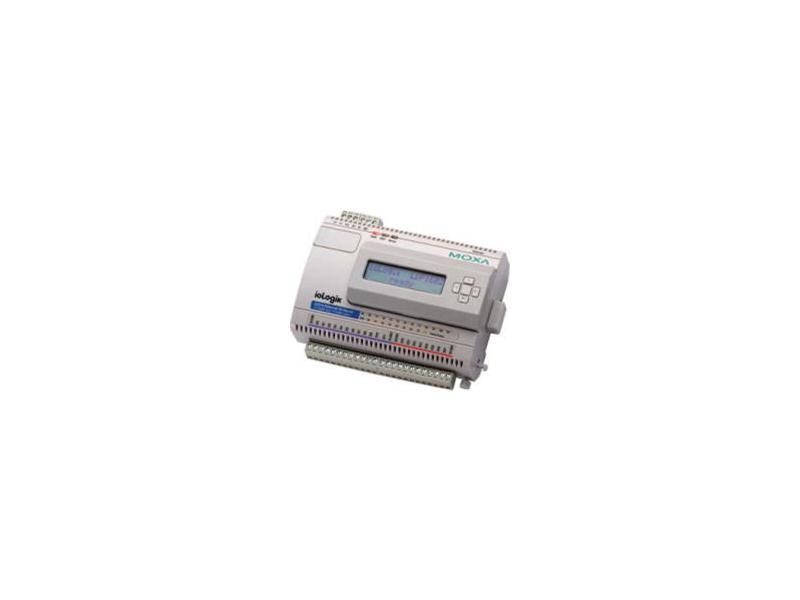

Do modułów ioLogik E2210 dostępny jest opcjonalnie panel LDP1602 , który umożliwia konfigurację modułu bezpośrednio na obiekcie. Kit LCD umożliwia konfigurację modułów ioLogik 2000, np. ustawienie adresu IP, maski podsieci oraz odczyt i ustawianie stanów poszczególnych wejść/wyjść analogowych i cyfrowych. Dzięki takiemu rozwiązaniu aby przeprowadzić diagnostykę modułu I/O nie jest potrzebny komputer z odpowiednim oprogramowaniem, kable, konwertery itp.

Specyfikacja urządzenia:
-12 cyfrowych wejść typu source ( mogą pracować w trybie zliczania impulsów z częstotliwością do 900Hz),
-8 cyfrowych wyjść typu sink (mogą pracować w trybie generatora sygnału prostokątnego- do 1kHz),
-interfejs Ethernet 100 Mbps, komunikacja w standardzie Modbus/TCP,
-biblioteki DLL do tworzenia własnych aplikacji VB, VC++, BCB,
-zasilanie 12 do 48VDC.
