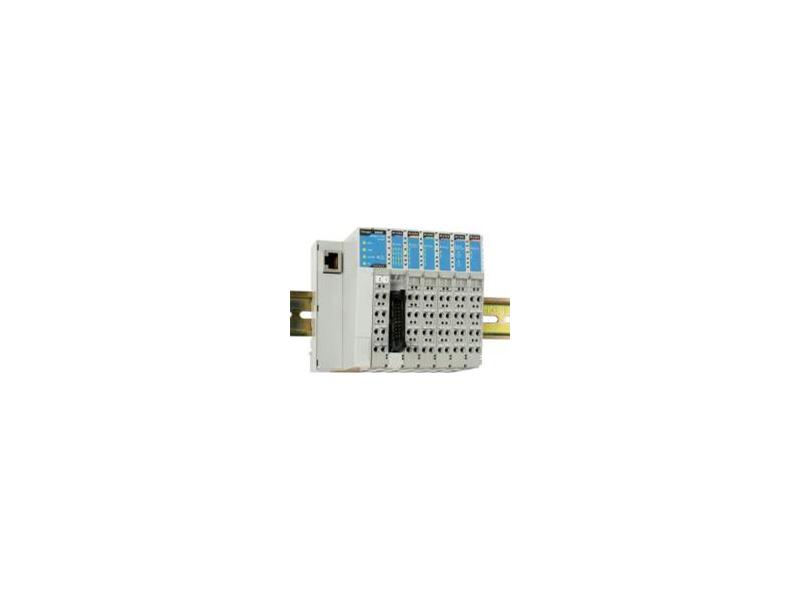

IoLogik 4000 - modułowy system kontrolno-pomiarowy

Firma MOXA posiada w swojej ofercie modułowy system kontrolno-pomiarowy ioLogik 4000. System przeznaczony jest do zdalnego sterowania i pomiarów przez sieć Ethernet lub RS-485, RS-232. Komunikacja z jednostką nadrzędną odbywa się za pomocą protokołu Modbus TCP/RTU/ASCII co zapewnia kompatybilność z większością oprogramowania typu SCADA (Supervisory Control and Data Acquisition). Najistotniejszą zaletą całego systemu jest jego modułowość. Dzięki takiemu podejściu, sami wybieramy zasoby, które są potrzebne w naszej aplikacji.

Wraz z modułami ioLogik dostarczane jest bezpłatne oprogramowanie ioAdmin, które służy do zdalnej konfiguracji oraz monitorowania poszczególnych wejść/wyjść. Oprogramowanie automatycznie wykrywa wszystkie serwery ioLogik wpięte do sieci, oraz w bardzo czytelny sposób prezentuje informacje dotyczące poszczególnych modułów wpiętych do poszczególnych serwerów. ioAdmin wykrywa i generuje tabelę adresów Modbus, którą można wydrukować lub zapisać na dysku dla oprogramowania typu SCADA. Ponadto producent dostarcza biblioteki DLL, co pozwala na tworzenie własnych aplikacji kontrolno-pomiarowych w Visual Basic, Visual C++ lub w Borland C++ Builder.

Każdy z serwerów ioLogik akceptuje do 8 połączeń TCP, pozwalając tym samym na współdzielenie danych pomiarowych w sieci. Pozwala to również konfigurację i monitorowanie systemu praktycznie z dowolnej lokalizacji, również przy pomocy przeglądarki internetowej.

ioLogik 4000 są zgodne ze standardem UL508. Wszystkie wyjścia analogowe i cyfrowe są zabezpieczone przez zwarciem oraz posiadają zabezpieczenie nadprądowe/temperaturowe. W przypadku utraty łączności z jednostką nadrzędną wyjścia są ustawiane zgodnie ze skonfigurowanymi w modułach stanami bezpiecznymi.

System kontrolno-pomiarowy oparty o ioLogik 4000 możemy budować wykorzystując różnorodne moduły. System możemy rozbudować do maksymalnie 32 modułów. Dostępne moduły możemy podzielić na następujące grupy:

- interfejs sieciowy - połączenie za pomocą interfejsu Ethernet lub RS-485, RS-232,
- wejścia cyfrowe - 4,8 lub 16 wejść, 24VDC, 48VDC oraz 110/230 VAC,
- wyjścia cyfrowe - 2,4,8 lub 16 wyjść, 24 VDC lub 110/240VDC,
- analogowe wejście - 0 do 20 mA, 4-20mA, 0-10V, +/- 10V, 0-5V, rozdzielczość 12 bitów lub 14 bitów,
- analogowe wyjście - 0 do 20 mA, 4-20mA, 0-10V, +/- 10V, 0-5V, rozdzielczość12 bitów,
- moduły do pomiaru temperatury – RTD lub termopara.

Łącznie do wyboru jest ponad 40 różnych modułów. Szczegółowe informacje dostępne są na stronie firmy Elmark, która jest dystrybutorem firmy MOXA: http://www.elmark.com.pl/index.php?id=404
