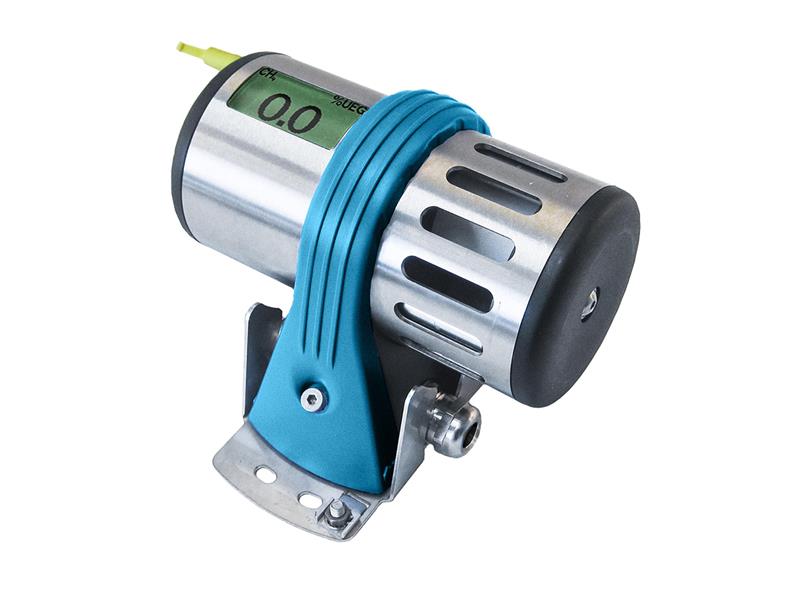

IR29 i detektor stacjonarny gazów wybuchowych lub CO2 do stref 0

IR29 i  detektor stacjonarny gazów wybuchowych

Zasada pomiaru
Detektory z sensorem IR sprawdzają się jako niezawodne urządzenia ostrzegające przed wzrostem stężenia gazów palnych i wybuchowych w strefach ochrony przeciwwybuchowej. Służą do wykrywania pojedynczych łatwopalnych gazów lub szerszego zakresu gazów.

Korzyści
Specjalną cechą naszej technologii IR jest możliwość pomiaru gazów palnych nawet powyżej dolnej granicy wybuchowości, bez względu na stężenie tlenu w miejscu pomiaru (w przeciwieństwie do sensorów katalitycznych).

Funkcjonalność
W praktyce nie jest szczególnie ważne, który dokładnie gaz powoduje ryzyko eksplozji. Dlatego należy zapewnić wczesne ostrzeganie przez szerokopasmowy pomiar węglowodorów w celu monitorowania dolnych granic wybuchowości (DGW/LEL).

Opatentowana technologia GfG
Pozłacana lustrzana optyka czujnika zawiera dwa nadajniki i do czterech elementów detekcyjnych z różnymi filtrami optycznymi. Dokładnie wyliczona, mikrostrukturalna optyka lustrzana IR29 po raz pierwszy nie ma rozdzielacza wiązki. Zmniejsza to straty sygnału i całkowicie eliminuje fizyczne wady rozdzielacza wiązki. Pomiary dwóch dodatkowych długości fal (łącznie cztery długości fal) pomagają w identyfikacji poszczególnych gazów i poprawiają selektywność. Prowadzi to do uniknięcia fałszywych alarmów. Jedynie w przypadku systemu 4 wiązek pojawia się ostrzeżenie w odpowiednim czasie, zawsze przy unikaniu fałszywych alarmów.

Nowość
IR29 to pierwszy i jedyny na świecie bezpieczny detektor IR z opatentowanym systemem 4-wiązkowym.

Najwyższy stopień ochrony, który jest tak ważny dla zakładów przemysłowych i górnictwa, osiąga się dzięki dodatkowemu zastosowaniu bariery bezpieczeństwa SB1 i opatentowanej na całym świecie innowacyjnej konstrukcji.

Bezwzględne bezpieczeństwo nawet w strefie Ex 0
Detektor IR29 może pracować w strefie Ex 0. Nasza opatentowana technologia pozwala również na wymianę modułu pomiarowego w strefie 0, nawet pod napięciem!

Uniwersalne zastosowanie
IR29 z odporną obudową ze stali nierdzewnej V4A zaprojektowano do pracy w najtrudniejszych warunkach środowiskowych. Obszary zastosowania konstrukcji chronionej przed pyłem i wodą obejmują obszary produkcji i magazynowania, składowiska, biogazownie i tunele górnicze, a także platformy wiertnicze.

Wyświetlacz graficzny
Zmierzone wartości są wyświetlane na dużym wyświetlaczu graficznym. W zależności od instalacji IR29, wyświetlacz można obrócić o 180 °.

Autodiagnostyka
Mikroprocesorowe przetwarzanie sygnału zapewnia systematyczne kompensowanie wpływu temperatury, efektu starzenia i zanieczyszczeń. Funkcje związane z bezpieczeństwem są stale monitorowane za pomocą procedur autodiagnostycznych, a konieczność niezbędnej obsługi jest automatycznie sygnalizowana. Codzienne zakłócenia, takie jak kurz i brud, są niemal całkowicie wyeliminowane dzięki nowatorskiemu podejściu.

Czujnik ciśnienia, kompensacja wilgotności i temperatury
Dokładność pomiaru detektora IR zależy od ciśnienia cząstkowego, a więc również od ciśnienia powietrza. Wahania klimatyczne lub ciśnienie barometryczne mają bezpośredni wpływ na wynik pomiaru. Co więcej, widmo absorpcyjne wody prawie całkowicie przewyższa zakres absorpcji węglowodorów w zakresie od 2,7 do 3,3 μm. Wilgotność i zmiany ciśnienia nieuchronnie generują zakłócenia w torze pomiarowym. Tylko dzięki kompensacji wpływu ciśnienia i faktycznej zawartości wilgoci w powietrzu można ten wpływ wyrównać. Nasz detektor IR29 można opcjonalnie wyposażony w czujnik ciśnienia i wilgotności dla kompensacji.

Kurz
Przepuszczalna dla gazów, hydrofobowa membrana chroni przestrzeń absorpcji nadajnika przed kurzem. Dodatkowa ochrona przed uderzeniami wykonana ze stali nierdzewnej V4A skutecznie zapobiega uszkodzeniom mechanicznym komponentów optycznych.

Czyszczenie lub wymianę membrany można wykonać w kilku krokach.

Innowacje w skrócie
Pierwszy iskrobezpieczny detektor IR do ochrony przeciwwybuchowe
Certyfikat ATEX II 1G Ex ia IIC T4 Ga C0158, z zastosowaniem również strefie Ex 0
Kompensacja temperatury, wilgotności i ciśnienia
Opatentowana technologia podczerwieni (NDIR)
Wymiana sensora pomiarowego nawet pod napięciem w obszarach niebezpiecznych
