Jak stworzyć pokrętło z podziałką?

Pokrętła są elementami, którymi zastępujemy śrubę lub nakrętkę w przypadku gdy potrzebujemy dokręcać ręką elementy maszyny lub urządzenia. Jednak często zdarza się tak, że pokrętłem nie chcemy dokręcać, a obracać. Z taką sytuacją mamy do czynienia w różnego rodzaju mechanizmach regulacyjnych, w których pokrętło pełni rolę elementu sterującego, a nie dociskowego. Podczas regulacji pojawia się też często potrzeba precyzyjnego ustalenia pozycji, czemu zazwyczaj służy podziałka.

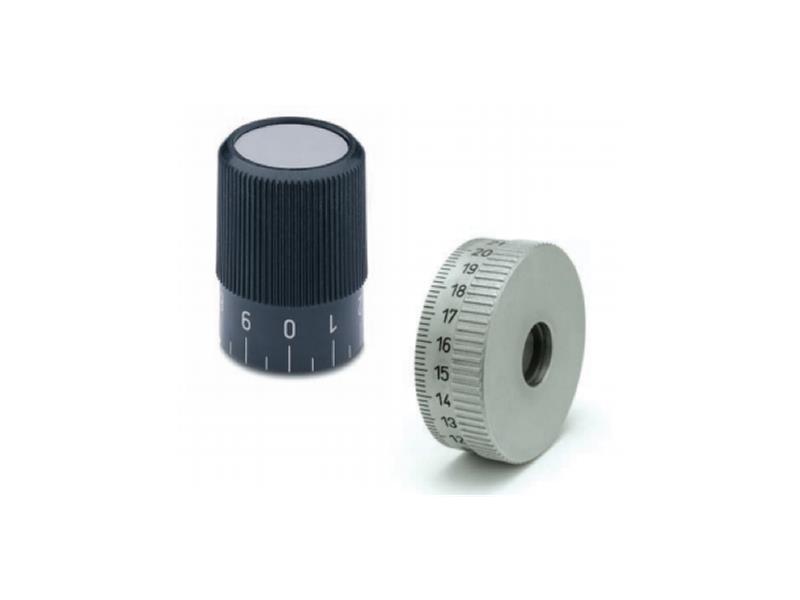

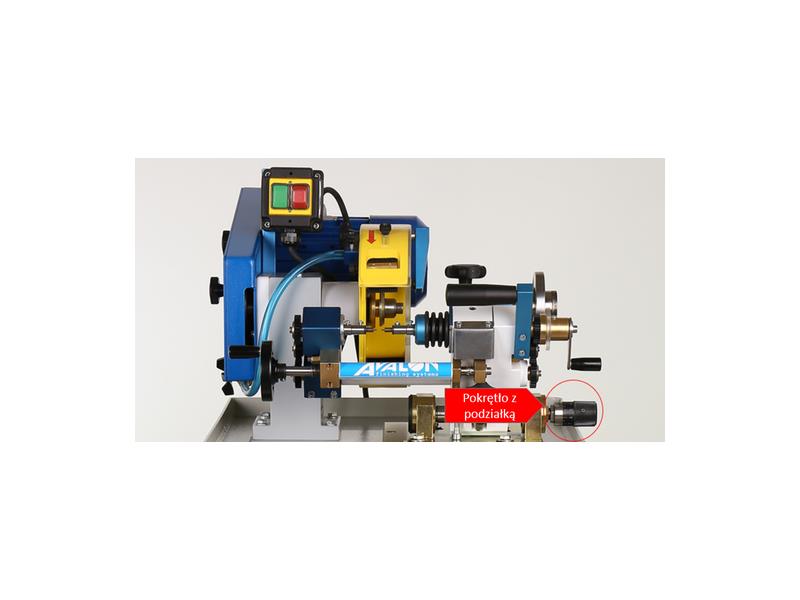

Pokrętła z podziałką dają możliwość ręcznego obracania wałkiem regulacyjnym, a jednocześnie odczytu położenia lub precyzyjnego doregulowania w oparciu o naniesioną na obwodzie pokrętła podziałkę. W grupie Elementów Sterujących Elesa+Ganter znajdziemy wiele standardowych modeli takich pokręteł, istnieje jednak łatwy sposób na stworzenie własnego, najbardziej dopasowanego rozwiązania. Jak to zrobić?

Zaczynamy od określenia odpowiedniego kształtu, wielkości i sposobu mocowania pokrętła. Tutaj bazą może być jedno ze standardowych pokręteł sterujących Elesa+Ganter w wykonaniu bez skali. Możemy też zmodyfikować kształt wybranego modelu specjalnie dla Ciebie.

Drugim krokiem jest określenie potrzebnej podziałki z uwzględnieniem takich parametrów jak:

– typ skali,

– ilość działek,

– orientacja cyfr,

– kierunek przyrostu wartości,

– odpowiednia grafika itp.

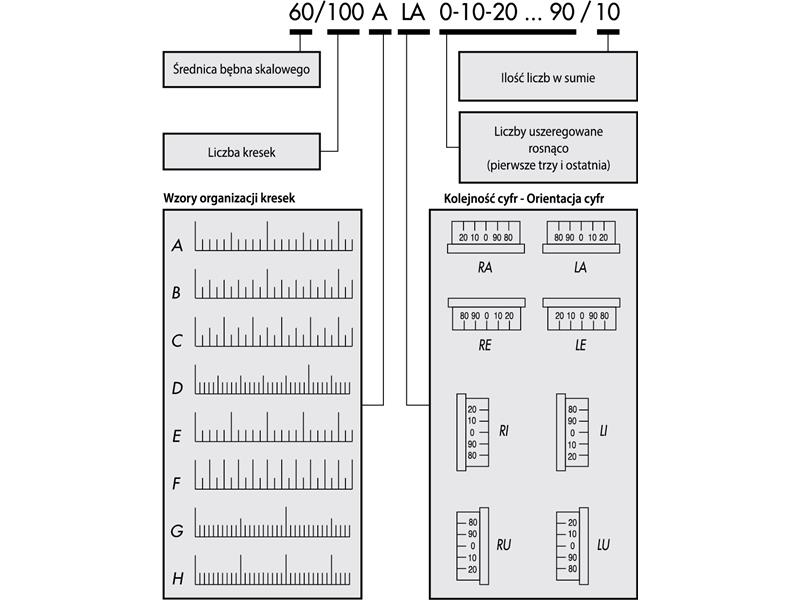

Następnie na podstawie poniższego grafu można dokonać opisu parametrów podziałki naszego pokrętła.

Skale mogą być grawerowane laserowo na gładkich powierzchniach pokręteł sterujących, pierścieni skalowych i innych elementach z wysoką precyzją i doskonałą czytelnością.

Jeśli samo pokrętło udało się wybrać ze standardowych modeli Elesa+Ganter, wykonanie ze specjalną skalą dostępne będzie już od 1 sztuki. W przypadku wykonania specjalnego samego pokrętła ilość minimalna zależeć będzie od stopnia modyfikacji.

W procesie doboru pokrętła ze skalą pomogą również Doradcy Techniczni Elesa+Ganter.
