Jak zapewnić bezpieczeństwo Twojej maszynie? Odc. 1. Sterownik bezpieczeństwa – co to jest?
Jak zapewnić bezpieczeństwo Twojej maszynie? Odc. 1. Sterownik bezpieczeństwa – co to jest?
Producent:
Astraada
Numer katalogowy:
Astraada SC

Bezpieczeństwo maszyn jest obecnie jest jednym z najważniejszych wyzwań, z jakimi muszą zmierzyć się ich producenci. Z kolei zapewnienie bezpieczeństwa operatorom i użytkownikom maszyn jest jednym z głównych kryteriów, jakie biorą pod uwagę klienci podczas wyboru urządzenia.

Naprzeciw wysokim wymaganiom zarówno producentów maszyn, jak i ich użytkowników, wychodzą konstruktorzy, którzy tworzą mechanikę maszyny na bazie najnowszego know-how, ale także producenci automatyki dostarczający nowoczesne systemy napędowe oraz sterowniki Safety.

Co to jest sterownik Safety, czym sterownik Safety różni się od konwencjonalnego sterownika PLC, jaką zastosować architekturę systemu, jakie są potencjalne zastosowania i korzyści – dowiesz się z tego artykułu.



Czym jest sterownik bezpieczeństwa?
Sterownik bezpieczeństwa to główny element układu bezpieczeństwa w maszynie, który odpowiada za zapewnienie bezpieczeństwa użytkownikom maszyn. Jego zadaniem jest sprowadzenie procesu lub maszyny do stanu bezpiecznego w razie pojawienia się sytuacji niebezpiecznej.

W stosunku do konwencjonalnego sterownika PLC różni się zarówno pod względem hardware, jak i software. Słowem kluczowym opisującym różnice między tymi urządzeniami jest „redundancja". Sterowniki Safety posiadają zdublowaną architekturę sprzętową.

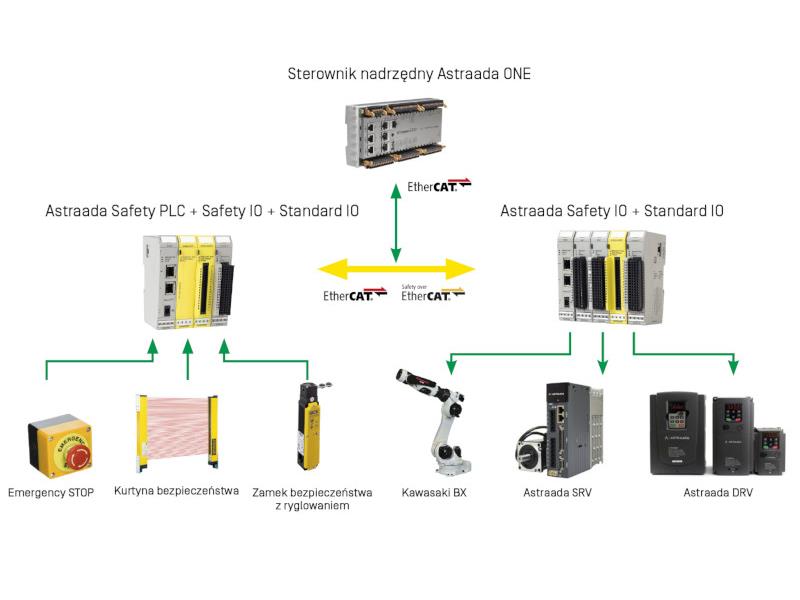

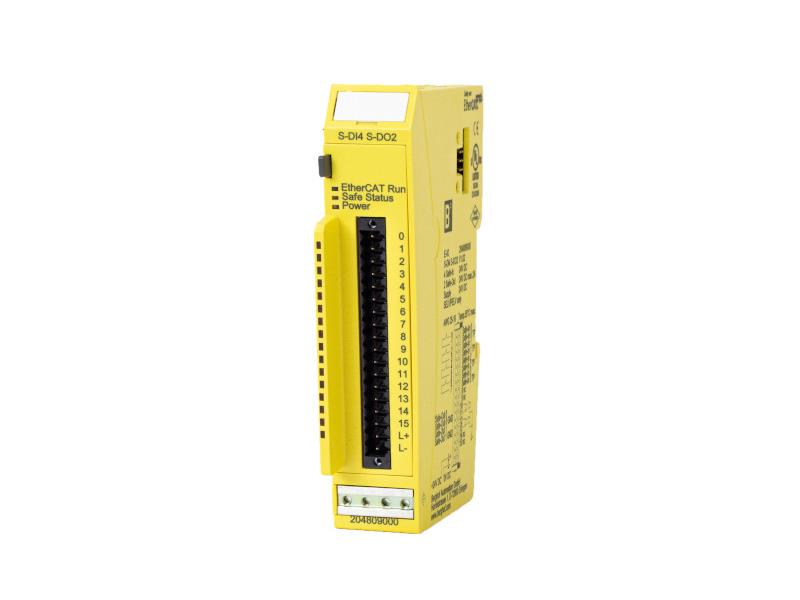

Zarówno warstwa logicznego przetwarzania sygnałów, jak i układy wejść/wyjść bezpiecznych cechują się dwukanałowością. Safety PLC posiada oddzielny mikroprocesor odpowiedzialny za komunikację oraz dwa redundantne układy procesorowe realizujące logikę. Zbierają one sygnały z dwukanałowych Safety IO, wykonując obliczenia oraz porównując je ze sobą.

W razie wystąpienia niezgodności bądź uszkodzenia któregoś z układów, proces natychmiast sprowadzany jest do stanu bezpiecznego. Dwukanałowość układów Safety IO daje pewność, że sygnał wejściowy zostanie prawidłowo przetworzony, a sygnał wyjściowy rzeczywiście pojawi się na wyjściu, nawet w przypadku uszkodzenia jednego z kanałów.

Rozbudowana autodiagnostyka wykrywa wszelkie możliwe usterki wewnętrzne – zarówno sprzętu, jak i oprogramowania, tak więc awaria sterownika nie powoduje sytuacji „niebezpiecznej". Sterowniki Safety PLC posiadają również bardzo ważne zabezpieczenia przed nieautoryzowanym dostępem.

Realizowane są one za pomocą kilkupoziomowego dostępu chronionego hasłem oraz implementacją śledzenia zmian w programie Safety. Po każdorazowej kompilacji programu generowana jest suma kontrolna, za pomocą której można stwierdzić, czy w programie wprowadzono nieautoryzowane zmiany.


Sterowniki Safety w drodze certyfikacji zostają poddane restrykcyjnym testom, mającym na celu wykluczenie błędów zarówno warstwy sprzętowej, jak i software'owej. Ponadto, sterowniki Safety PLC spełniają bardziej rygorystyczne normy związane z odpornością na drgania oraz zakłócenia EMC, wychodząc naprzeciw oczekiwaniom producentów maszyn w zakresie spełnienia wymagań Dyrektywy Maszynowej, czyli dokumentu wprowadzonego przez Komisję Europejską, który określa zasady projektowania maszyn oraz zapewnienia bezpieczeństwa.

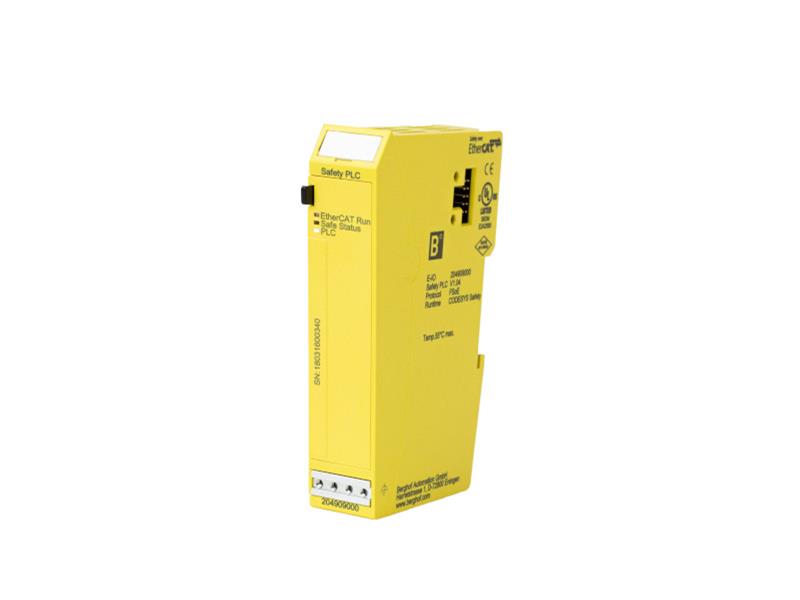

Dla przykładu, sterownik Astraada Safety PLC jest zgodny z wymaganiami Dyrektywy Maszynowej 2006/42/WE oraz osiąga poziom bezpieczeństwa PL e wg. normy EN ISO 13849-1 oraz SIL3 wg. normy IEC 61508. Zgodność z normami została potwierdzona certyfikatem przez niemiecką jednostkę certyfikującą TÜV Rheinland.



To tylko część artykułu. Czytaj dalej TUTAJ na Poradniku Automatyka
