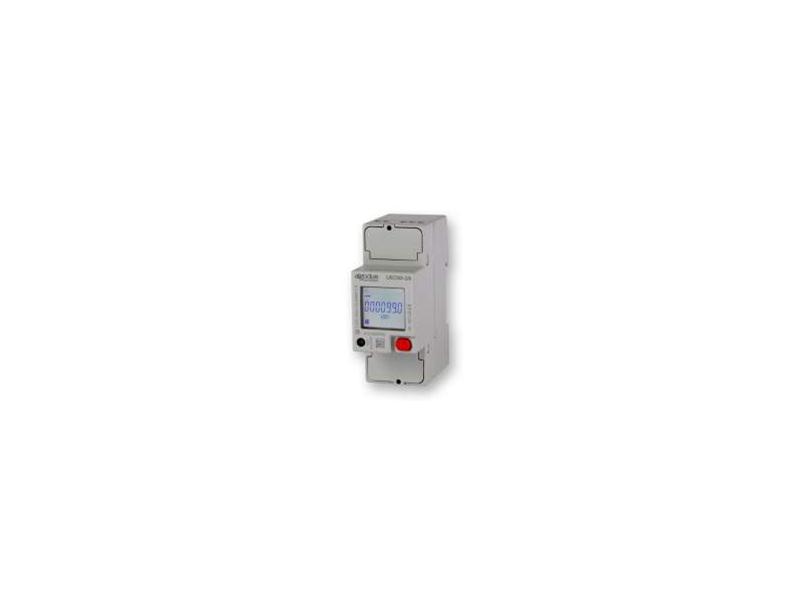

Jednofazowy licznik energii UEC80-2X

- bezpośrednie podłączenie do 80A,
- pełne dwukierunkowe pomiary czterokwadrantowe dla wszystkich energii i mocy,
- klasa B zgodnie z normą PN-EN50470-1-3,
- wejście taryf,
- wyjścia 2 S0 dla impulsowania energii,
- wyświetlacz LCD z 7 głównymi cyframi,
- port komunikacji z separacją optyczną,
- dostępne z certyfikatem MID.

Ogólne właściowości:
Modułowe liczniki energii 4 DIN służą do pomiarów mocy w przemyśle oraz do zastosowań cywilnych, dostępne z certyfikatem MID dla wykonywania bilingów. Posiadają możliwość łączenia z różnymi zewnętrznymi modułami, licznik może komunikować się z innymi systemami. Moduły komunikacyjne COM są dostępne dla najbardziej popularnych protokołów. Poza energią, licznik może mierzyć główne parametry elektryczne i udostępniać je przez port COM. Wyświetlacz LCD pokazuje energie oraz chwilowe wartości mocy. Licznik jest zbudowany zgodnie z normą PN-EN50470-1-3. Dokładność pomiaru energii czynnej w pełni spełnia wymagania klasy B. Dokładność pomiaru energii biernej jest w klasie 2 według PN-EN62053-23. Miernik wyposażono w szeroki podświetlany wyświetlacz LCD z czytelnymi symbolami graficznymi widocznymi na pierwszy rzut oka.
Metrologiczna kontrolka LED na panelu czołowym i uszczelniona pokrywka zacisków. Dostępne są wersje z różnymi zakresami napięć pracy do podłączenia w sieciach jednofazowych. Analiza wartości MTBF, dokładna selekcja podzespołów i redukcja wewnętrznych temperatur pracy łącznie z ścisłą produkcją i normami kontroli jakości gwarantuje produkt o doskonałej jakości i długiej niezawodności.

Zalety:
- do 30 pomiarów chwilowych, kompletny zestaw liczników energii z 2 taryfami całkowitymi i licznikami częściowymi; liczniki częściowe mogą być uruchamiane, zatrzymywane lub resetowane,
- licznik wskazuje kolejność faz oraz inne funkcje diagnostyczne w przypadku nieprawidłowej biegunowości podłączenia.

Zastosowania:
- sumowanie energii elektrycznej w przemyśle dla każdej pojedynczej linii lub maszyny,
- pomiar energii generowanej przez odnawialne źródła energii takie, jak fotoogniwa, turbiny wiatrowe, itp.,
- obliczanie i bilingi zużycia energii w centrach handlowych, ośrodkach, mieszkaniach, portach, itp.,
- sumowanie zużycia energii z hotelach, centrach kongresowych, wystawach targowych, itp.,
- obliczanie zużycia energii w budynkach z pomieszczeniami wynajmowanymi na biura,
- podział kosztów w budynkach przemysłowych,
- realizacja systemów monitorowania energii,
- zdalne pomiary zużycia energii i obliczenie kosztów.

Wartości mierzone:

Wartości chwilowe:
- napięcie V (kV),
- prąd I (kA),
- współczynnik mocy (PF),
- moc pozorna S (kVA),
- moc czynna P (kW),
- moc bierna Q (kvar),
- częstotliwość f (Hz),
- kierunek mocy IMP/EXP.

Dane rejestrowane:
- całkowita energia czynna L (kWh),
- całkowita energia bierna ind. i poj. L (kvar),
- całkowita energia pozorna ind. i poj. L (kVAh),
- T1/T2 taryfowe liczniki energii L (kWh, kvarh, kVAh),
- resetowalne liczniki energii częściowej L (kWh, kvarh, kVAh),
- balans energii L (kWh, kvarh, kVAh).

Inne informacje:
- bieżąca taryfa T (1/2),
- za wysokie/za niskie napięcie VOL, VUL (ON/OFF),
- za mały/za duży prąd IOL, IUL (ON/OFF),
- za mała/za duża częstotliwość fOL, fUL (ON/OFF),
- liczniki częściowe PAR (START/STOP),
- aktywna komunikacja COM (ON/OFF),
- aktywny impuls S0 S0-1, S0-2 (ON/OFF),
- stan błędu ERR (01/02/OFF).

Zasilanie:
- zasilanie czerpane jest z obwodu napięciowego,
- znamionowe napięcie ±20%,
- pobór mocy (dla każdej fazy): max 7,5VA,
- znamionowa częstotliwość: 50/60Hz.

Napięcie:
- A) 230V 50Hz 2 przewody,
- B) 240V 50Hz 2 przewody,
- C) 230V 50/60Hz 2 przewody,
- D) 230V...240 50/60Hz 2 przewody,
- E) 120V 60Hz 2 przewody,
- F) 110V 60Hz 2 przewody.

Prąd:
- wartość maksymalna Imax: 80A,
- wartość Iref (Ib): 5A,
- wartość Itr: 500mA,
- wartość Imin: 250mA,
- prąd startu Ist: 20mA.

Dokładność:
- energia czynna klasa B zgodnie z normą PN-EN50470-1-3,
- energia bierna klasa 2 zgodnie z normą PN-EN62053-23.

Wyjścia S0:
- 2 pasywne optoizolowane,
- maksymalne wartości: 250VAC-DC - 100mA,
- długość impulsu: 50 ±2ms czas ON(zał.), 50 ±2ms czas OFF(wył.).

Wejście taryf:
- aktywne optoizolowane,
- maksymalne napięcie: 276VAC-DC.

Metrologiczna kontrolka LED:
- stała miernika: 10000 imp/kWh.

Warunki środowiskowe:
- temperatura pracy: -25°C ÷ +55°C,
- temperatura magazynowania: -25°C ÷ +75°C,
- wilgotność: max 80% bez kondensacji,
- stopień ochrony: IP51 część frontowa - IP20 zaciski.
