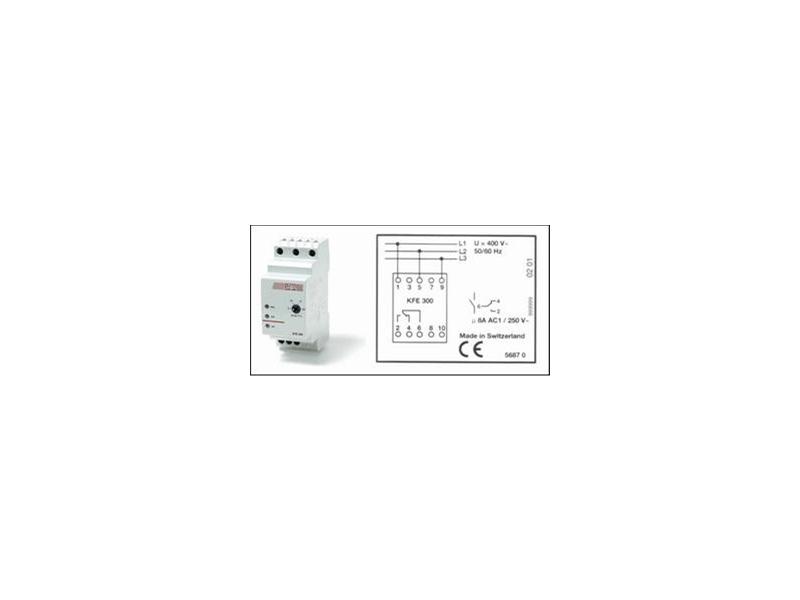

KFE 300 przekaźnik kontrolno-pomiarowy, czyli czujnikiem zaniku, asymetrii i kolejności faz firmy SAIA-Burgess
KFE300 czujnikiem zaniku, asymetrii i kolejności faz. Czujnik ten stosowany jest m.in. w urządzeniach zabezpieczających silniki elektryczne przed uszkodzeniem na skutek przekroczenia dopuszczalnych parametrów pracy. Urządzenie to wykonane jest w standardowej obudowie modułowej o szerokości 35mm (2x „S”) i jest przystosowane do bezpośredniego montażu na szynie 35mm. Jego przeznaczeniem jest zabezpieczanie silników trójfazowych przed uszkodzeniem w następujących przypadkach:
- zanik napięcia w co najmniej jednej fazie,
- wystąpienie asymetrii napięć między fazami w zakresie od –5%...-20%Un (ustawienie poziomu dopuszczalnej asymetrii odbywa się za pomocą pokrętła umieszczonego na płycie czołowej),
- wzrost napięcia powyżej wartości Umax=1.11Un
oraz ochrona przed zmianą kierunku obrotów, w przypadku wystąpienia niewłaściwej kolejności faz po stronie zasilania silnika. Na płycie czołowej przekaźnika KFE300 umieszczone są trzy różnokolorowe diody sygnalizacyjne typu LED, o następujących funkcjach:
- prawidłowe zasilanie silnika (dioda zielona),
- wystąpienie błędu asymetrii (dioda żółta),
- sygnalizacja awarii zasilania silnika (dioda czerwona).
Czujnik KFE300 pobiera moc 4VA i jest przeznaczony do pracy ciągłej. Został on wyposażony w przekaźnik wykonawczy – 1P (zaciski „2”,”4”,”6”) o obciążalności 8A/250VAC, który jest elementem sterującym stycznikiem głównym silnika, uaktywnianym w przypadku wykrycia awarii zasilania.
Międzyfazowe napięcie zasilania (3x400V) doprowadzane jest do zacisków „1”, „5”, „9”, które są jednocześnie wejściami pomiarowymi przekaźnika KFE300.

Zaprogramowana na stałe czułość, określająca czas reakcji na wystąpienie awarii, powoduje że przekaźnik KFE300 nie reaguje na krótkotrwałe odchylenia parametrów napięcia zasilającego poza określone granice, jeżeli są one krótsze niż 200ms. Czas powrotu - określający opóźnienie, po którym czujnik KFE300 pozwala na ponowne załączenie silnika po wystąpieniu awarii, został zaprogramowany na stałe i wynosi 300ms. Jeżeli w tym czasie, którykolwiek z monitorowanych parametrów wykroczy poza dopuszczalną wartość, przekaźnik KFE300, nadal pozostanie w stanie aktywnym, uniemożliwiając załączenie silnika, aż do czasu osiągnięcia stabilizacji zasilania. Na obudowie każdego urządzenia nadrukowany jest schemat połączeń z opisem zacisków przyłączeniowych, ułatwiający wykonanie połączeń elektrycznych podczas instalacji, nawet bez potrzeby zaglądania do instrukcji obsługi czy katalogu.

Dodatkowe informacje na temat podzespołów firmy SAIA-Burgess (silników mocy ułamkowej, mikrowyłączników, liczników impulsów, czasu pracy, energii elektrycznej, przekaźników czasowych, wyłączników krańcowych i bezpieczeństwa) mogą Państwo uzyskać w warszawskiej siedzibie firmy SABUR lub pod adresem: andrzej.czerniakowski@sabur.com.pl.

UWAGA: Aby lepiej poznać pełen asortyment produktów oferowanych przez firmę SABUR, proszę wysłać swoje dane do korespondencji na adres info@sabur.com.pl. W e-mailu proszę zaznaczyć, którą grupą produktów jesteście Państwo zainteresowani, a my wyślemy dostępne materiały: w wersji elektronicznej (jako pliki PDF) osobno lub wraz z wersją DEMO oprogramowania, albo w postaci drukowanych broszur. Zapraszamy Państwa do współpracy, mamy nadzieję, że skorzystają Państwo z oferty firmy SABUR.
