Kurtyny bezpieczeństwa serii Safegate

Kurtyny bezpieczeństwa to optoelektroniczne urządzenia bezpieczeństwa emitujące promienie podczerwieni, mające na celu wykrycie obecności człowieka lub przedmiotów, które znajdą się w strefie chronionej przez kurtynę. Kurtyna optyczna składa się z nadajnika oraz odbiornika, które tworzą niewidoczną barierę mającą za zadanie zatrzymanie niebezpiecznych ruchów maszyn w przypadku zakłócenia jakiejkolwiek wiązki świetlnej. Urządzenia te są stosowane do zabezpieczenia stref niebezpiecznych i są wykorzystywane szczególnie tam, gdzie nie chcemy korzystać z mechanicznych osłon.
Seria kurtyn świetlnych SAFEGATE firmy ReeR dedykowana jest do zastosowania w instalacjach przemysłowych, szczególnie w tych w których wymagany jest wysoki stopień integracji z funkcją mutingu. Podstawowymi obszarami ich zastosowania są m.in. systemy paletyzacji, procesy związane z przemieszczaniem obiektów przy pomocy wózków widłowych lub urządzeń transportu wewnętrznego np. transporterów rolkowych.

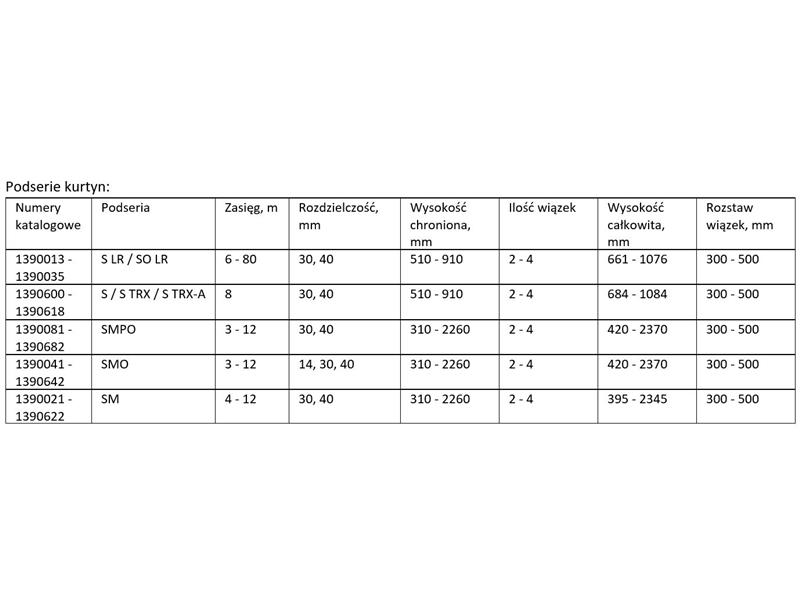

Kurtyny dostępne są w wersjach zaprogramowanych fabrycznie (modele SM i SMO) oraz wersji pozwalającej na samodzielne zaprogramowanie jej przez użytkownika (model SMPO). Dzięki różnym możliwościom doboru wyposażenia kurtyny Safegate pozwalają na monitorowanie przepływu przedmiotów transparentnych np. ze szkła, nieodseparowanych od siebie lub palet o zróżnicowanych gabarytach.

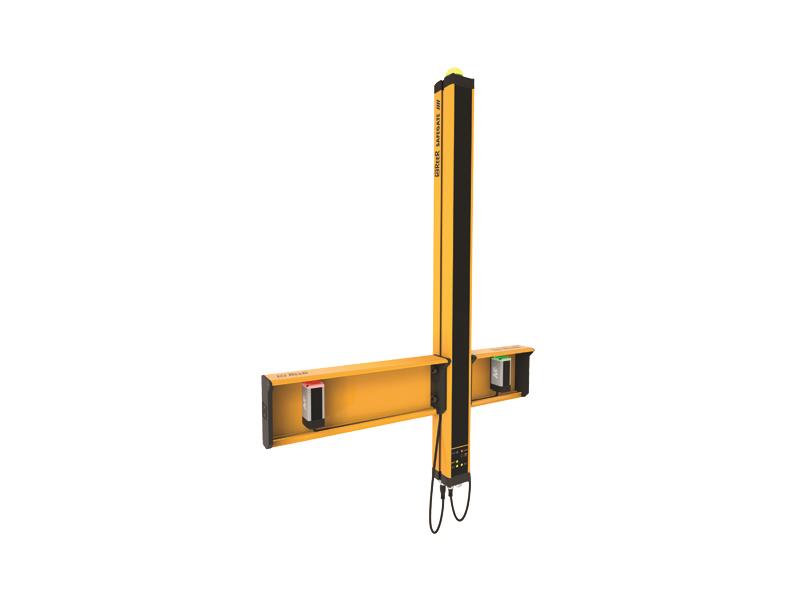

Kurtyny Safegate mogą zostać wyposażone w ramiona mutingu o zasięgu dochodzącym nawet do 3,5 m. Tak długie ramiona idealnie sprawdzą się w aplikacjach, w których towar jest przenoszony z dużą prędkością. Ramiona mogą być wyposażone w standardowe czujniki z wiązkami skrzyżowanymi lub równoległymi. Położenie ramion można regulować pionowo w zakresie ± 70 mm, a ich nachylenie w zakresie ± 8°.

Podstawowe dane techniczne:
Poziom zapewnienia bezpieczeństwa: Typ 4 wg EN 61496-1:2013; EN 61496-2:2013; SIL 3 wg EN 61508:2010; SILCL 3 wg IEC 62061; PL e – Cat. 4 wg EN ISO 13849-1:2015
Wymiary przekroju poprz. : 55 x 50 mm
Materiały: aluminium; polipropylen wzmocniony włóknem szklanym
Stopień ochrony: IP65 – IP67 (zależnie od modelu)

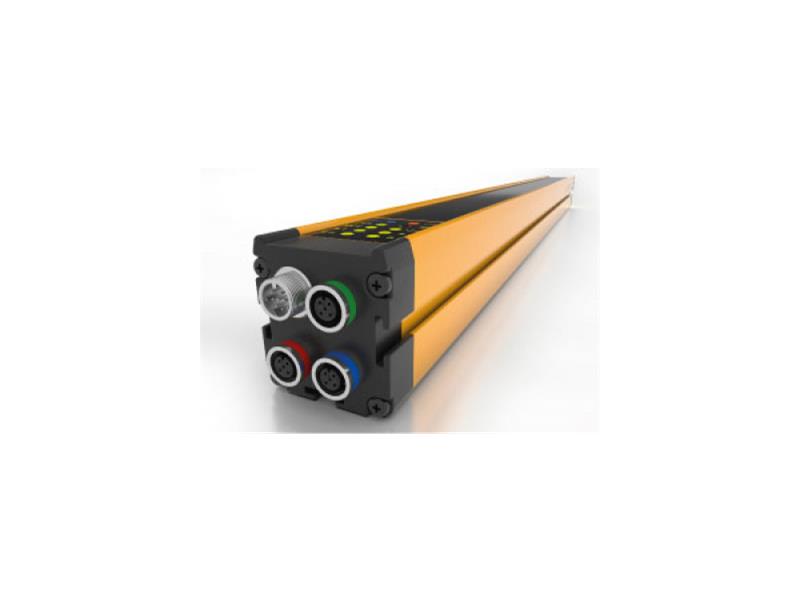

Złącza: M12
Maksymalna długość kabli: 100 m
Czas reakcji: 5,5 ms – 28 ms (zależnie od modelu)
Zakres temperatur pracy: – 30° C +55° C (zależnie od modelu)
Napięcie pracy: 24 V DC ± 20%
Wyjścia bezpieczeństwa: 2 PNP – 400 mA dla 24 VDC z zabezpieczeniem przed zwarciami, przeciążeniami i odwrotną polaryzacją
