Powrót do listy produktów Ostatnia aktualizacja: 2019-06-13

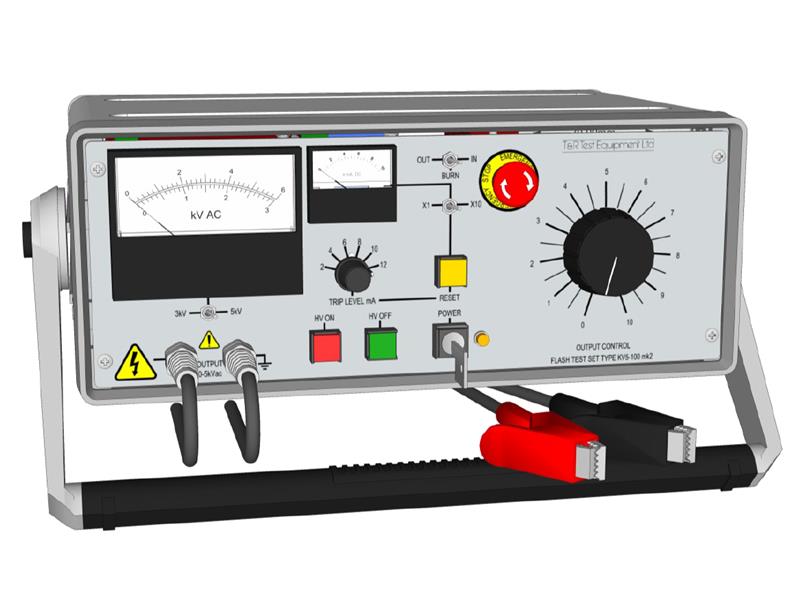

KV5-100 mk2 5kV/100mA/50Hz Przenośny tester WN AC
KV5-100 mk2
Producent:
T&R Test Equipment
Numer katalogowy:
KV5-100 mk2

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne
- Płynnie regulowane napięcie wyjściowe 0 ÷ 5kVAC,
- Regulowany próg przerzutnika 2÷12mA i 20÷120mA,
- Mierniki napięcia i prądu wyjściowego,
- Wizualna i dźwiękowa sygnalizacja wystąpienia przebicia w badanym obiekcie,
- Kompaktowy, lekki przyrząd,
- Funkcja dopalania prądem maksymalnie 100mA w przypadku wystąpienia przebicia,
- Wyłącznik zabezpieczony kluczykiem przed nieautoryzowanym działaniem.

Firma T&R Test Equipment jest liderem rynku w zakresie testowania aparatury zabezpieczającej. Zakres oferty zawiera zadajniki prądowe do 6000A do badania obwodów pierwotnych i wtórnych, źródła napięcia, mikro-omomierze oraz systemy wysokiego napięcia do 100kV.

Tester wysokiego napięcia KV5-100 mk2 jest przyrządem pomiarowym ogólnego przeznaczenia do badania izolacji systemów i do pomiarów napięcia przebicia podzespołów aparatów elektrycznych.

Przyrząd posiada regulowane napięcie wyjściowe od zera do 5kV z dokładnym pomiarem zarówno napięcia wyjściowego, jak i prądu. Wyposażony jest w blokadę napięcia w zerze, zapewaniającą, że napięcie na wyjściu może załączone tylko dla regulatora napięcia w położeniu zerowym.

Napięcie wyjściowe jest mierzone przez duży, liniowy analogowy miernik z podwójna skalą 0÷3kV oraz 0÷6kV. Prąd obciążenia jest mierzony przez drugi analogowy przyrząd ze skalą o zakresie 0÷10. Do wyboru są dwa zakresy prądowe: 0÷10mA i 0÷100mA.

Badany obiekt oraz wyjścia przyrządu są zabezpieczone przez regulowany przerzutnik prądowy sprzężony z przełącznikiem zakresu amperomierza. Poziom wyzwolenia przerzutnika może być ustawiony od 20% do 120% zakresu amperomierza z krokiem 20%.

Wystąpienie przebicia w badanym obiekcie jest sygnalizowane dźwiękowo i wizualnie. Alarm musi być ręcznie zresetowany po wystąpieniu stanu wyzwolenia przed ponownym testem.

Przyrząd posiada kompaktową i przenośną obudowę z podłączonym na stałe przewodami pomiarowymi. Przewody pomiarowe są zakończone chwytakami. Przyrząd jest przystosowany do pracy z w połączeniu z odpowiednimi wyłącznikami bezpieczeństwa chroniącymi obszar wysokiego napięcia.

Przyrząd KV5-100 mk2 jest jednym z wielu testerów WN AC oferowanych przez T&R Test Equipment w zakresie od 5kV do 100kV.

Dane techniczne

Wyjście:
Wyjście główne przyrządu może być regulowane w zakresie od 0 do 5kVac. Wyjście zapewnia 50mA prąd ciągły oraz 100mA prąd przez 5 minut, po których musi nastąpić 15 minutowe wyłączenie na ostygnięcie.

Mierniki:
Napięcie wyjściowe jest mierzone przez analogowy miernik ze skalami 0÷3kV i 0÷6kV.

Zakres       Dokładność
3kV           ±1,5% skali
6kV           ±1,5% skali

Prąd wyjściowy jest mierzony przez dwuzakresowy miernik analogowy o zakresach 0÷10mA i 0÷100mA.
Prąd wyzwolenia może być ustawiany od 20% do 120% wybranego zakresu z krokiem 20%.

Zakres          Prąd wyzwolenia        Dokładność
10mA                2÷12mA               ±3% skali
100mA             20÷120mA             ±3% skali

Zabezpieczenie przeciążeniowe:
KV5-100 jest wyposażony w elektroniczny obwód zabezpieczenia przez przeciążeniem, wspierany dodatkowo przez bezpiecznik. Prąd wyzwolenia jest wybierany przez użytkownika i pozwala na ustawienie wartości od 2mA do 120mA.
Stan zadziałania wyzwolenia jest sygnalizowany przez podświetlenie przycisku oraz przez alarm akustyczny.

Obwód dopalania (Burn):
Gdy aktywna jest funkcja dopalania (Burn In), wtedy maksymalny prąd zwarcia jest ograniczony do 100mA.
Gdy funkcja dopalania nie jest załączona (Burn Out), wtedy maksymalny prąd zwarcia wynosi około 2A

Zaciski wyjściowe:
Przyrząd KV5-100 jest wyposażony w przewody pomiarowe zakończone chwytakami, które pozwalają na podłączenie się do badanego obiektu.
Przyrząd jest przystosowany do pracy w połączeniu z odgrodzonymi miejscami wyposażonymi w wyłączniki krańcowe bezpieczeństwa w celu zapewnienia bezpieczeństwa użytkownikom.

Obwody blokujące:
Przyrząd posiada blokadę w zerze napięcia, które zapobiega podaniu napięcia na wyjściu dopóki sterowanie wyjścia nie będzie w pozycji zero. Wyposażony jest również w podłączenie zewnętrznej blokady pozwalającej na umieszczenie zewnętrznych przycisków bezpieczeństwa oraz wyłączników krańcowych drzwi celek/klatek bezpieczeństwa.

Zasilanie:
- 115V±10% 50/60Hz 1-faza 600VA max,
- 240V±10% 50/60Hz 1-faza 600VA max.

Bezpieczeństwo i ochrona:
Przyrząd jest chroniony przez elektroniczne zabezpieczenie nadprądowe na wyjściu i bezpiecznik na zasilaniu.
Zacisk uziemienia pozwala na podłączenie do lokalnego uziemienia.
Przyrząd jest zgodny z wymaganiami normy EN61010 i posiada oznaczenie CE.
Przyrząd musi być instalowany zgodnie z wymaganiami EN50191.

Zakres temperaturowy:
- Magazynowania: -20°C do 60°C,
- Pracy: 0°C do 45°C.

Wymiary i waga:
- 364mm x 147mm x 262mm / 16.5kg
