KV50-200 mk2 50kV/200mA/10kVA i KV100/100 mk2 100kV/100mA/10kVA Mobilne testery WN AC

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

Dostępne modele:
- KV50-200 mk2: 50kV/200mA/10kVA,
- KV100-100 mk2: 100kV/100mA/10kVA.

- Moc wyjściowa 10kVA,
- Wyłącznik zasilania z kluczykiem zabezpieczającym przed nieautoryzowanym użyciem,
- Podwójna ochrona przed przeciążeniem,
- Regulowany, elektroniczny wyzwalacz 10 ÷ 110% zakresu znamionowego,
- Pomiar napięcia i prądu,
- Obwód blokady zewnętrznej,
- Blokada w zerze napięcia,
- Wizualna sygnalizacja wystąpienia przebicia w badanym obiekcie.

KV50-200 mk2 i KV100-100 mk2 są wysokiej mocy, wysokonapięciowymi systemami AC przeznaczonymi do testowania izolacji. Systemy te nadają się zarówno do testowania w trakcie prac rozwojowo-badawczych, jak i do badań okresowych systemów izolacji elektrycznej aparatów.
Każdy z systemów jest dostępny w wersji o niskim poziomie wyładowań niezupełnych lub w wersji standardowej bez specyfikowania poziomu wyładowań.

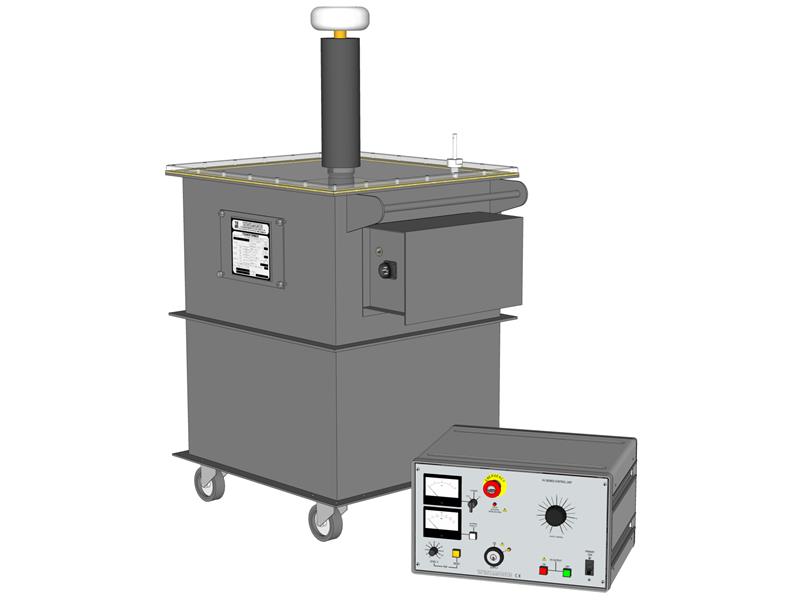

System składa się z części sterującej oraz oddzielnego wysokonapięciowego, olejowego transformatora probierczego, połączonych zez sobą 5m kablem zasilającym i sterującym. Część sterująca posiada rozbudowane funkcje sterowania, pomiarów i zabezpieczeń.

Oba systemy zawierają w standardzie drugi odczep pomiarowy w celu zapewnienia dokładnego pomiaru napięcia. Napięcie oraz prąd wyjściowy są pokazywane na dużych, liniowych miernikach analogowych. Posiada regulowany elektroniczny wyzwalacz, pozwalający na ustawienie prądu wyzwalania 10÷110% znamionowego zakresu.

Transformator wysokiego napięcia jest umieszczony w stalowej kadzi wypełnionej olejem i wyposażonej w skrętne kółka zapewniające mobilność. Przyrządy wykorzystują wypełnione olejem przepusty o niskim poziomie wyładowań, jako wyjście wysokiego napięcia. Oba modele KV50-200 mk2 i KV100-100 mk2 nadają się równie dobrze do testowania obiektów o charakterze pojemnościowym, rezystancyjnym i indukcyjnym.
Dla standardowych wersji KV50-200 mk2 i KV100-100 mk2 poziom wyładowań wnz nie jest specyfikowany.

Dane techniczne

Wyjście:
Wyjście tej serii przyrządów KV jest realizowane poprzez wypełniony olejem wysokonapięciowy przepust. Przepust jest przeznaczony do podłączenia do badanego obiektu poprzez izolowane powietrzem połączenie takie, jak miedziana rura (nie jest na wyposażeniu systemu). Uziemiany koniec uzwojenia WN jest podłączony do ziemi poprzez obwód pomiaru prądu i usuwalne połączenie. To usuwane połączenie pozwala na podłączenie się użytkownikowi do uziemianego końca uzwojenia WN w celu wykonania pomiarów Tangensa Delta.

Praca ciągła
                                  KV50-200 mk2                   KV100-100 mk2
Napięcie                        0÷50kVAC                          0÷100kVAC
Prąd                               100mA                                  50mA
Moc                                 5kVA                                    5kVA

Praca przerywana (5 min. zał./15 min. wył.)
                                  KV50-200 mk2                   KV100-100 mk2
Napięcie                        0÷50kVAC                          0÷100kVAC
Prąd                                200mA                                100mA
Moc                                 10kVA                                  10kVA

Mierniki:
Napięcie wyjściowe jest mierzone przy użyciu odczepu na uzwojeniu transformatora, podłączonym do analogowego miernika wartości średniej o podwójnej skali.

                                     Zakres x0,5                Zakres x1                     Dokładność
KV50-200 mk2                 0÷30kVAC                 0÷60kVAC                ±2% pełnej skali
KV100-100 mk2               0÷60kVAC                 0÷120kVAC              ±2% pełnej skali

Prąd obciążenia jest mierzony w uziemionym końcu uzwojenia WN przez analogowy miernik wartości średniej.

                                    Zakres mA                   Dokładność
KV50-200 mk2                 0÷240mA               ±2% pełnej skali
KV100-100 mk2               0÷120mA               ±2% pełnej skali

Sterowanie:
Napięcie wyjściowe jest ustawiane w sposób płynny regulatorem napięcia wyposażanym w blokadę w zerze - napięcie na wyjściu może być załączone tylko dla regulatora w pozycji zero.
Napięcie wyjściowe jest załączane i wyłączane podświetlanymi przyciskami. Wyłącznik główny zasilania przyrządu jest zabezpieczony kluczykiem.

Zasilanie:
- KV50-200 mk2: 230V±10% 50/60Hz 1-fazowe max 11kVA,
- KV100-100 mk2: 230V±10% 50/60Hz 1-fazowe max 11kVA.

Bezpieczeństwo i ochrona:
Wyjście przyrządu jest chronione przez regulowane elektroniczne wyzwalacze monitorujące prąd wyjściowy oraz przez stały wyzwalacz nadprądowy po stronie pierwotnej transformatora wyjściowego. Regulowany wyzwalacz jest ustawiany z krokiem 10% w zakresie od 10% do 110% znamionowego prądu wyjściowego.

Wejście i zasilanie sterowania są chronione bezpiecznikami.

KV50-200 mk2 i KV100-100 mk2 spełniają wymagania normy EN61010. Przyrząd musi być zainstalowany w obszarze wysokiego napięcia zgodnie z wymaganiami normy EN50191.

Zacisk uziemienia na transformatorze musi być podłączony do lokalnego uziemienia o małej impedancji.

Obwody blokady:
Systemy serii KV są wyposażone w dwa obwody blokady. Blokada regulatora w zerze napięcia zapobiega podaniu napięcia na wyjście dopóki regulator nie zostanie ustawiony w pozycji zero. Wyposażony jest również w obwód blokady zewnętrznej, pozwalający na podłączenie zewnętrznych przycisków bezpieczeństwa oraz wyłączników krańcowych w drzwiach pomieszczeń testów.

Zakresy temperaturowe:
- Pracy: 0 ÷ 45°C,
- Magazynowania: -20 ÷ 60°C.

Wymiary i waga:
Część sterująca:
KV50-200 mk2: 370x480x290mm / 37kg,
KV100-100 mk2: 370x480x290mm / 37kg.
Transformator:
KV50-200 mk2: 570x500x1020mm / 220kg,
KV100-100 mk2: 730x650x1350mm / 390kg.
