KV50-20D 50kV/20mA/1,5kVA Mobilny tester WN AC
Tester WN AC KV50-20D
Producent:
T&R Test Equipment
Numer katalogowy:
KV50-20D

Profesjonalna instrukcja obsługi w języku polskim.

Cechy szczególne

-
Napięcie wyjściowe od 0 do 50kV AC,
- Maksymalny prąd wyjściowy: 20mA,
- Automatyczny wybór napięcia zasilania 115/230V,
- Wyłącznik zasilania z kluczykiem zabezpieczający przed nieautoryzowanym użyciem,
- Podwójna ochrona przed przeciążeniem,
- Elektronicznie regulowany próg wyzwolenia zabezpieczenia,
- Pomiar napięcia i prądu,
- Obwód zewnętrznej blokady,
- Blokada w zerze regulatora napięcia,
- Wizualne wskazanie wystąpienia przebicia w testowanym obiekcie,
- Suchy (żywiczny) transformator probierczy WN.

KV50-20D jest niskiej mocy, mobilnym, systemem wysokiego napięcia AC przeznaczonym do badania izolacji. System ten nadaje się zarówno do badań w laboratoriach badawczych, jak i do badań okresowych systemów izolacji aparatów elektrycznych.

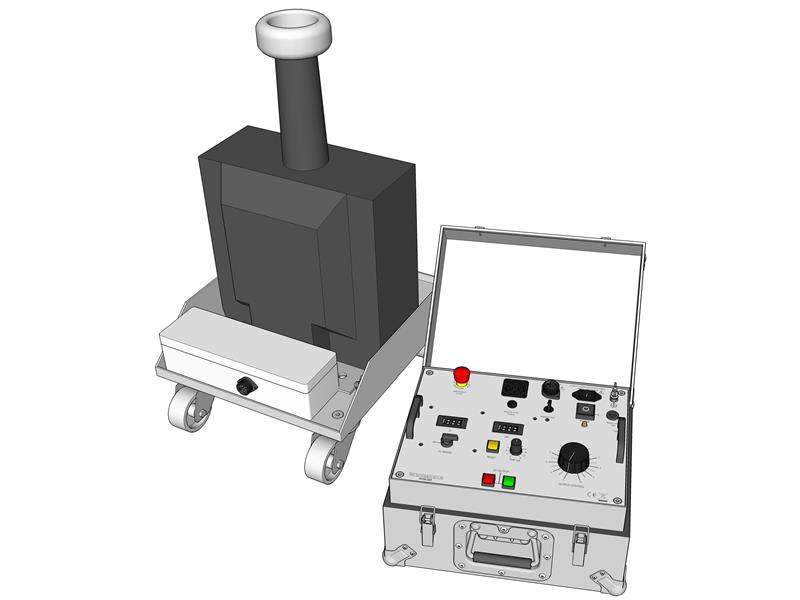

Sprzęt składa się z części sterującej i oddzielnego, suchego, transformatora wysokiego napięcia połączonego 5m kablem sterującym. Część sterująca jest umieszczona w solidnej aluminiowej obudowie z mocowaną na zawiasach, odłączalną pokrywą ochronną. Transformator wysokiego napięcia jest zamontowany na podstawie wyposażonej w obrotowe kółka zapewniające mobilność.

Część sterująca jest wyposażona w szeroki zakres możliwości sterowania, pomiarów i ochrony, łącznie z wyłącznikiem bezpieczeństwa. Wartości RMS wyjściowego napięcia i prądu są wyświetlane na miernikach cyfrowych. Wyposażony jest w regulowany próg elektronicznego wyzwolenia, pozwalający na ustawanie prądu wyzwolenia w zakresie 10 ÷ 110% wartości znamionowej.

Część sterująca jest przeznaczona do współpracy z WN transformatorem umieszczonym wewnątrz pomieszczenia testowego chronionego wyłącznikami krańcowymi. Na części sterującej znajdują się gniazda do podłączenia zewnętrznych wyłączników blokad, dodatkowego przycisku bezpieczeństwa oraz zewnętrznego sygnalizatora 24V.

Dane techniczne

Wyjście:
Wyjście KV50-20 zostało wyprowadzone poprzez wysokonapięciowy przepust. Przepust jest przeznaczony do podłączenia do badanego obiektu poprzez izolowane powietrzem połączenie, takie, jak miedziana rura lub ocynkowany miedziany drut (nie będący na wyposażeniu). Zacisk uziemienia uzwojenia WN jest podłączony do ziemi poprzez obwód pomiaru prądu.

Napięcie wyjściowe: 0 ÷ 50kV,
Prąd wyjściowy: Ciągły: 12mA     5min zał./15min.wył.: 20mA.

Mierniki:
napięcie wyjściowe jest mierzone przez cyfrowy przyrząd True rms

                                                    Zakres 20kV                             Zakres 50kV
Cała skala 19,99kV
Rozdzielczość 0,1kV
Dokładność (bez obciążenia)     ±2% odczytu + 5 cyfr                   ±2% odczytu + 5 cyfr
Dokładność (przy 12mA)           ±5% odczytu + 5 cyfr                   ±5% odczytu + 5 cyfr

Wartość True RMS prądu obciążenia jest mierzona cyfrowym miernikiem.

Zakres 20mA
Cała skala 19,99mA
Rozdzielczość 0,01mA
Dokładność ±2% odczytu + 5 cyfr

Sterowanie:
Napięcie wyjściowe jest płynnie ustawiane regulatorem napięcia wyjściowego z funkcją blokady w pozycji zerowej - napięcie wyjściowe może być załączone tylko dla regulatora znajdującego się w pozycji zerowej. Napięcie wyjściowe jest załączane i wyłączane poprzez podświetlany przycisk wyłącznika.

Wyłącznik zasilania przyrządu jest zabezpieczony kluczem.

Zasilanie:
115/230V±10% automatyczny wybór 50/60Hz 1-fazowe max 1,5kVA

Bezpieczeństwo i ochrona:
Wyjście przyrządu jest chronione przez regulowany, elektroniczny, wyzwalacz monitorujący prąd wyjściowy oraz przez nieregulowany wyzwalacz nadprądowy umieszczony w obwodzie pierwotnym transformatora. Regulowany próg wyzwolenia jest ustawiany w zakresie od 10% do 110% znamionowego prądu wyjściowego.

Wejście oraz sterowanie zasilacza są chronione bezpiecznikami. KV50-20D spełnia wymagania normy EN61010. Przyrząd musi być zainstalowany w obszarze testowania wysokim napięciem zgodnie z wymaganiami EN50191.

Zaciski uziemiania na części sterującej oraz transformatorze WN muszą być podłączone do lokalnego uziemienia o niskiej impedancji.

Obwody blokady:
KV50-20D jest wyposażony w dwa obwody blokady. Blokada w zerze napięcia zapobiega pojawieniu się wysokiego napięcia na wyjściu, dopóki regulator napięcia wyjściowego nie zostanie ustawiony w położeniu zerowym. Obwód zewnętrznej blokady, pozwala na podłączenie zewnętrznego przycisku bezpieczeństwa oraz wyłączników krańcowych w drzwiach pomieszczenia gdzie wykonywany jest WN test.

Wyjście na sygnalizator świetlny:
Część sterująca przyrządu posiada wyjście na sygnalizator do sterowania sygnalizatorów 24V (max 0,5A). Sygnalizator wtóruje stan kontrolek wyjścia wysokiego napięcia, kolor zielony dla WN wyłączonego i czerwony dla WN załączonego.

Zakresy temperaturowe:
-
Pracy: 0 ÷ 45°C,
- Magazynowania: -20 ÷ 60°C.

Wymiary i waga:
-
Cześć sterująca KV50-20D: 380x314x221mm / 17kg,
- Transformator KV50-20D: 490x520x795mm / 75kg.
