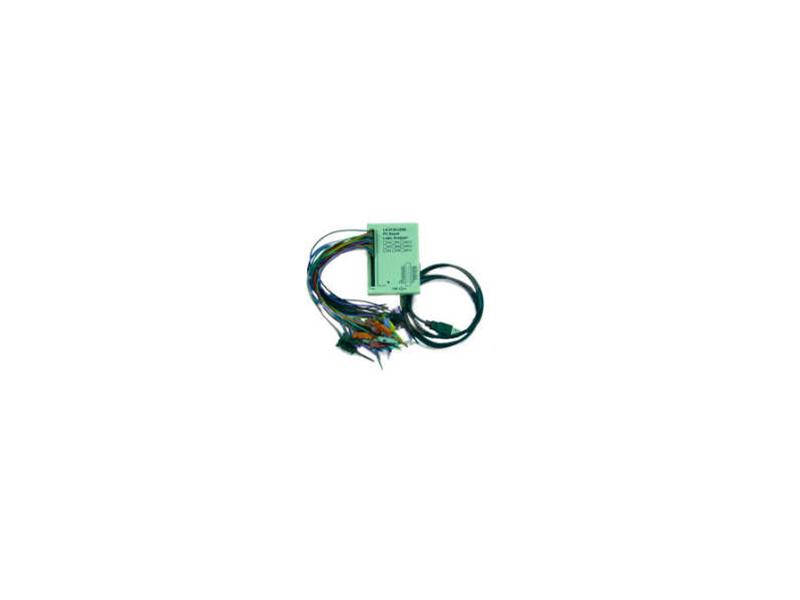

LA-2132 – nowa seria analizatorów stanów logicznych

Firma Clock Computer Corporation wprowadziła do swojej oferty nową serię analizatorów stanów logicznych. Podobnie jak inne urządzenia tej firmy, analizatory należą do grupy przyrządów wirtualnych, czyli takich, w których funkcje wyświetlacza i interfejsu użytkownika pełni oprogramowanie uruchamiane na komputerze PC, do którego dołączony jest analizator. Wszystkie analizatory serii LA-2132 wyposażone są w 32 kanały pomiarowe, które opcjonalnie można rozszerzyć do 64 za pomocą modułu rozszerzającego LA-2164. W skład serii LA-2132 wchodzi wiele analizatorów o zróżnicowanych możliwościach. Częstotliwość próbkowania wynosi 250MHz, 500MHz lub nawet 1GHz. Pracę ułatwia pojemna pamięć, której wielkość wynosi od 256K/ kanał do 4Mb/kanał. Dużym udogodnieniem są także zaawansowane tryby wyzwalania, z możliwością wyzwalania wielopoziomowego, z maksymalną liczbą poziomów wyzwalania wynoszącą 512 w najlepiej wyposażonych modelach. W skład serii wchodzą także dwa modele obsługujące standardy napięcia LVDS (ang. Low-Voltage Differential Signaling) i LPECL (ang. low voltage positive-referenced emitter coupled logic). Wszystkie modele wchodzące w skład serii łatwo podłączyć do dowolnego komputera stacjonarnego lub przenośnego, ponieważ są wyposażone w interfejs USB.

Cechy szczególne serii analizatorów stanów logicznych LA-2132:

- częstotliwość maksymalna do 1GHZ
- 32 kanały z możliwością rozszerzenia ilości kanałów do 64 za pomocą modułu rozszerzającego LA-2164. Opcja rozszerzenia liczby kanałów nie jest dostępna dla modeli LA-2132LVDS-K2 i LA-2132LVDS-G512
- pamięć - do 4 M próbek/kanał
- płynna regulacja wielkości pre/post trigger'a
- napięcie progowe od -3,7V do 1,9V
- złożone, wielopoziomowe tryby wyzwalania, ( maksymalnie 512 poziomów)
- połączenie z komputerem PC przez interfejs USB
- nie wymaga zewnętrznego zasilania
- dwa z modeli (LA-2132LVDS-K2, LA-2132LVDS-G512) wspierają standardy napięciowe LVDS (ang. Low-Voltage Differential Signaling) i LPECL (ang. low voltage positive-referenced emitter coupled logic)
- możliwość rozszerzenia ilości kanałów do 64 za pomocą modułu rozszerzającego LA-2164. Opcja rozszerzenia liczby kanałów nie jest dostępna dla modeli LA-2132LVDS-K2 i LA-2132LVDS-G512

Więcej informacji na stronie firmy Elmark, dystrybutora produktów firmy Clock Computer Corporation: http://www.elmark.com.pl/index.php?id=348
