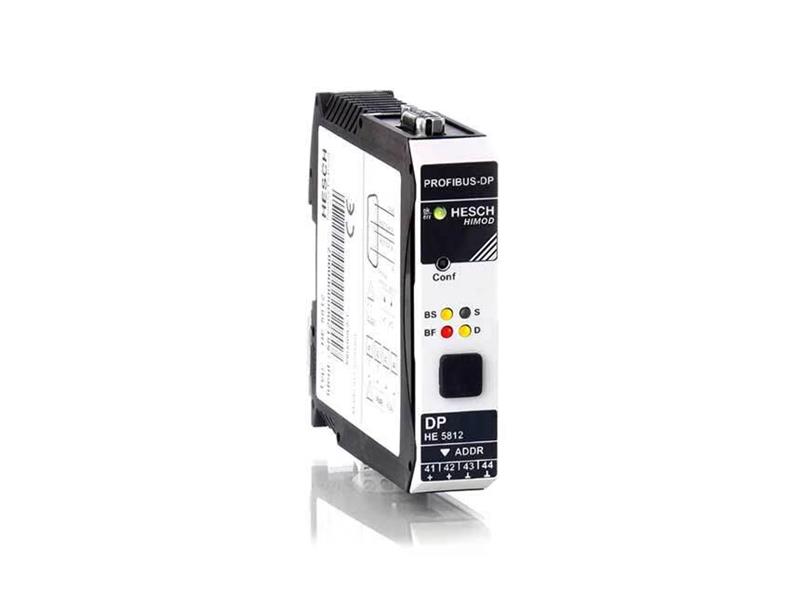

Złącze magistrali polowej HE 5812 łączy modułowy procesowy system I/O HIMOD z siecią Profibus-DP
- Producent:
- Hesch
- Numer katalogowy:
- HE 5812
- Centralny moduł sprzęgający do połączenia PROFIBUS-DP
- PROFIBUS-DP – slave zgodnie z IEC 61158, protokół DPV1
- Interfejs przedni do komputera „SmartPort"
- do 62 modułów na łącznik z dodatkowymi modułami zasilającymi
Złącze magistrali komunikacyjnej Profibus-DP – HE 5812
DODAJ DO ZAPYTANIA
Opis
Pobierz
Złącze magistrali polowej HE 5812 łączy modułowy procesowy system I/O HIMOD z siecią Profibus-DP
Centralny moduł sprzęgający do połączenia PROFIBUS-DP
PROFIBUS-DP – slave zgodnie z IEC 61158, protokół DPV1
Interfejs przedni do komputera „SmartPort"
do 62 modułów na łącznik z dodatkowymi modułami zasilającymi
Połączenie z Profibus-DP odbywa się za pomocą 9-pinowego gniazda D-SUB.
Do każdego złącza magistrali można podłączyć do 62 modułów I/O. Moduły są połączone za pomocą wewnętrznego systemu magistrali. Bezpośrednio na złączu magistralnym można obsługiwać do 16 modułów, a także rozbudować system o dodatkowy moduł zasilający – HE 5850
W łączniku magistrali obszary napięcia zasilania, magistrali komunikacyjnej i logiki są od siebie odizolowane elektrycznie. Konfigurację systemu złącza magistrali i modułów I/O można szybko określić za pomocą przycisku zintegrowanego z przodu obudowy. Poszczególne moduły można konfigurować i parametryzować zarówno przez magistralę polową, jak i przez interfejs SmartPort.
Specyfikacja techniczna
ON 5812
typ modułu Złącze magistrali HIMOD Profibus-DP
zasilacz 24 V DC (-20%/+25%), zabezpieczone przed odwrotną polaryzacją i przepięciem
prąd / pobór mocy maks. 170 mA / 4 W zużycie własne
Zasilanie modułów I/O 24 V DC (maks. 4 A) i 7,5 V DC (maks. 2 A), odporny na zwarcie
Liczba możliwych do podłączenia modułów we/wy 1...16 lub 1...62 z dodatkowymi modułami zasilającymi
izolacja elektryczna 1000 V rms [wewnętrzne (zasilanie / magistrala komunikacyjna / logika) / zewnętrzne]
Połączenia / Interfejsy
Profibus DP 1 x gniazdo D-SUB, 9-stykowe
Serwis / SmartPort 1 x RJ10, przód
autobus HPR 1 x złącze T-Bus
Zasilanie prądem stałym 24 V 1 * blok zacisków śrubowych
Profibus DP
Profibus-DP Slave zgodnie z IEC 61158, protokół DPV1
Szybkość transmisji 9,6...12000 kbodów, ustawienie automatyczne
Zakres adresów: 1...99, regulowany przełącznikiem BCD
Zakres adresów: 1...126, ustawiany za pomocą oprogramowania, jeśli przełącznik BCD = 0
sterownica
adresy 2 x obrotowe przełączniki kodujące BCD
konfiguracja węzła 1 x przycisk „Config" z przodu
wskaźnik diagnostyczny
5 diod LED stanu 1 x status urządzenia, 4 x stan magistrali
technologia połączeń Zaciski śrubowe/wtykowe, przekrój kabla 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
