LICZNIKI MECHANICZNE SERII 400

Liczniki mechaniczne serii 400 stanowią rozwinięcie serii 300. Umieszczone w większej obudowie montowane są za pomocą integralnej podstawy wykonanej z 2,5 mm blachy galwanicznej.

W skład serii wchodzą:
- H 400 - liczniki suwów,
- M 400, U 400, 401 - liczniki obrotów.

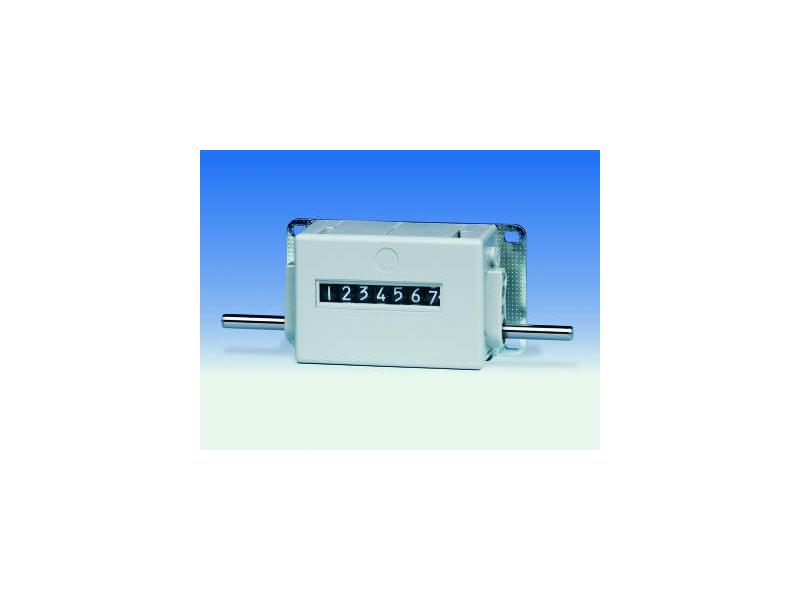

Liczniki serii 400 posiadają duży, czytelny wskaźnik - białe cyfry wys. 7 mm na czarnym tle. Liczniki obrotów zliczają w kierunku wynikającym z kodu zamówieniowego.

Liczniki suwów H 400 posiadają mechanizm sprężynowy, który powoduje, iż po odchyleniu się dźwigni i zliczeniu suwu powraca ona do swojego pierwotnego położenia. Minimalne odchylenie dźwigni 38°, max. 60°. Zerowanie odbywa się przy pomocy klucza umieszczonego z prawej lub lewej strony licznika.

Liczniki 401 posiadają wałek zliczający o śr. 7 mm umieszczony pośrodku tylnej ścianki obudowy. Wersja M 400.010B posiada w wyposażeniu płytkę na zawiasie do montażu np. nad linią produkcyjną.

Dane techniczne liczników mechanicznych:

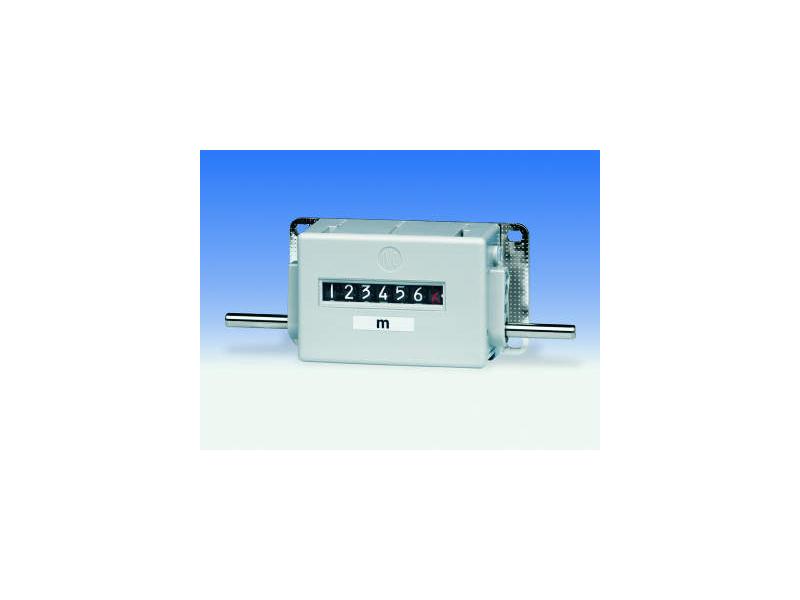

Zakres pomiarowy: 0 - 9 999 999, 7 dekad, wys. cyfr 7 mm, tło czarne, cyfry białe; M 400 - czerwona cyfra po przecinku
Prędkość maksymalna: 500 suwów/min lub 1000 ob/min lub 100 m/min.
Przełożenie: 1:1, 5:1
Zerowanie: ręczne za pomocą klucza
Średnica wałka: fi7 mm; po obu stronach licznika (pośrodku tylnej ścianki obudowy - liczniki 401)
Materiał: obudowa - tw. sztuczne; podstawa - stal galwanizowana o grubości 2,5 mm
Temperatura pracy: -10°C ÷ +60°
Waga: ok. 350 g
Wymiary licznika (sz. x w. x gł.): obudowa: 106 x 64 x 42,5 mm; podstawa: 120 x 64 mm
Akcesoria: koła pomiarowe
