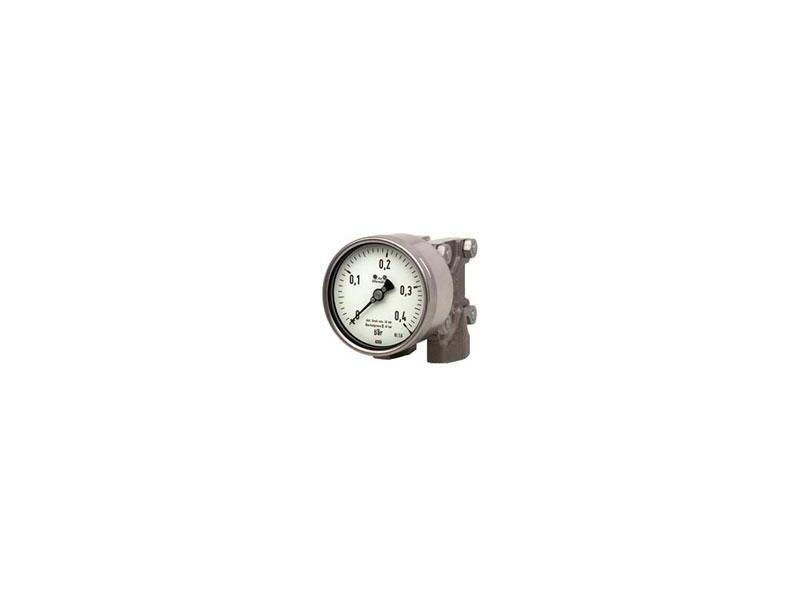

Manometr roznicowy MR-SN-SN

Klasa dokładności 1,6 zgodnie z DIN16 005
Średnica obudowy 100 i 160 mm
Zakres wskazań (DIN16128) 0÷16 mbar do 0÷25 bar
Zakres pomiarowy stałe ciśnienie: pełny zakres
zmienne ciśn. 0,9 pełnego zakresu
Temperatura medium nie więcej niż 100°C
Temperatura otoczenia -20°C do 60°C
Opcje inne przyłącza gwintowe na życzenie klienta, większe
dopuszczalne ciśnienie statyczne oraz przekroczenie, zakresu dla obu stron, korek odpowietrzający dla
zakresu Ł 0,4 bar, wypusty ograniczające, pierścienie
do montażu panelowego lub naściennego, wsporniki
montażowe, zawór wyrównujący ciśnienie, styki alarmowe,
przetwornik ciśnienia, dopuszczalna temperatura medium
powyżej 100°C, wskaźnik

Manometry różnicowe MODEL MR-SN-SN (732.14) są manometrami przemysłowymi, bezpiecznymi przy dużych przekroczeniach ciśnienia. Mogą być stosowane do pomiaru małego ciśnienia różnicowego przy wysokim ciśnieniu statycznym. Dopuszczalne ciśnienie statyczne dla jednej ze stron maksymalnie 400 bar, po przeciwległej stronie podkładka membranowa z wypełnieniem z oleju silikonowego. W komorze pomiarowej znajduje się zawór wyrównujący ciśnienie, który zamyka dopływ ciśnienia, gdy wartość dopuszczalna zostanie przekroczona.
Pojawiająca się różnica pomiędzy ciśnieniem w obu komorach powoduje odgięcie membrany, które hydraulicznie, poprzez ciecz w poduszce wypełniającej przekazane jest na drugą membranę. Odgięcie membrany poprzez układ mechaniczny przekazane jest na wskazówkę manometru. Gdy ciśnienie przekroczy wartość dopuszczalną wówczas zawór wyrównujący ciśnienie zamknie dopływ ciśnienia do komory.
