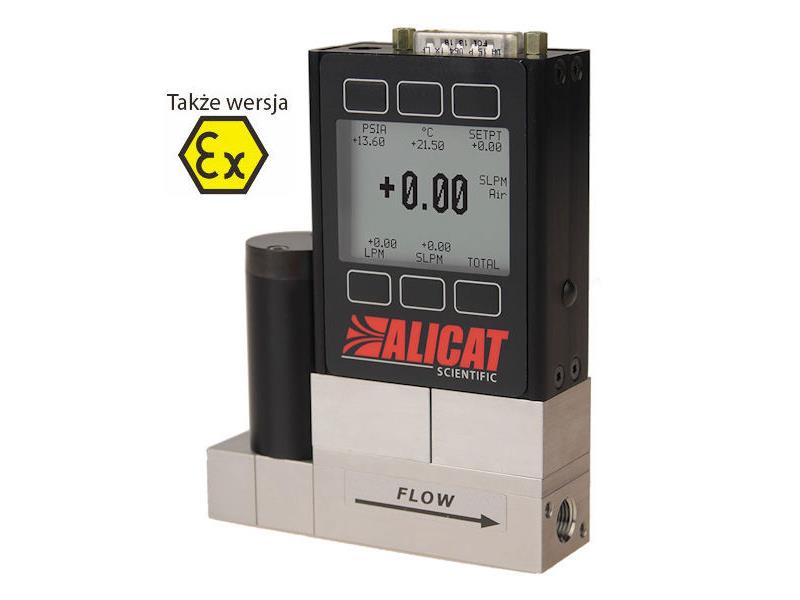

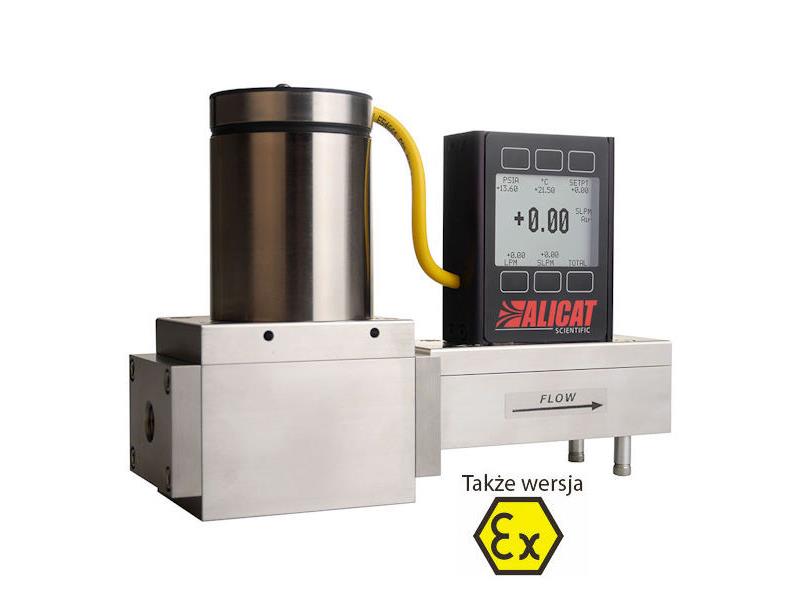

MCQ, MCRQ - masowe regulatory przepływu, ciśnienie do 21bar g; od 0...0,5 mln/min do 0...3000 ln/m

Precyzyjna kontrola przepływu gazów dla aplikacji wysokociśnieniowych do 21bar g

MCQ, MCRQ - masowe regulatory przepływu, ciśnienie do 21bar g; od 0...0,5 mln/min do 0...3000 ln/m
Producent:
Alicat Scientific
Numer katalogowy:
MCQ, MCRQ

Masowe regulatory przepływu dla gazów serii MCQ, MCRQ są inteligentnymi i kompaktowymi przyrządami pomiarowymi, przeznaczonymi do pomiaru i regulacji przepływu nieagresywnych gazów i/lub ich mieszanin w aplikacjach wysokociśnieniowych do 21bar g. Charakteryzują się m.in. opatentowaną technologią pomiaru, wysoką dokładnością i powtarzalnością, szerokim zakresem dynamiki; krótkim czasem odpowiedzi (<50ms); wyjściowym i wejściowym sygnałem analogowym mA lub V, interfejsem komunikacji RS232 lub RS485 (opcjonalnie Modbus RTU lub PROFIBUS) oraz w standardzie lokalnym, monochromatycznym wyświetlaczem LCD wskazującym mierzone wartości przepływu masowego / przepływu objętościowego / ciśnienia / temperatury procesu oraz wartość zadaną przepływu. Regulatory przepływu serii MCQ, MCRQ posiadają w standardzie wprowadzone charakterystyki 98 gazów i mieszanek gazów + możliwość wprowadzenia własnych 20 mieszanek gazów, umożliwiając wybór / zmianę wymaganego gazu przy użyciu przycisków na froncie obudowy lub z PC przy użyciu interfejsu komunikacji. Dodatkowo wykonywane są one w bardzo szerokim zakresie opcji i wykonań wg wymagań użytkownika. Wartość zadana przepływu może być ustawiona na 3 sposoby: przy użyciu sygnału analogowego (lub potencjometru); po interfejsie komunikacji lub z przycisków na froncie obudowy.



- zakresy pomiarowe: 0...0,5 mln/min do 0...3000 ln/min
- warunki referenc. kalibracji: 0° / 1013,25mbar (ln/min) lub inne
- dokładność: +/-2% F.S.
- czas odpowiedzi: <50ms, nastawa użytkownika
- dynamika zakresu: 50:1
- sygnał wejściowy / wyjściowy: 0...5VDC; 1...5VDC; 0...10VDC lub 4...20mA
- komunikacja: RS232 (opcja: RS485, Modbus RTU lub PROFIBUS)
- wyświetlacz: LCD, monochromatyczny, alfanumeryczny (opcja: kolorowy TFT)
- obsługa: przyciski na froncie obudowy lub z PC
- napięcie zasilania: 12...30VDC (15...30VDC dla mA) dla MC; 24...30VDC dla MCR
- temperatura procesu: -10...+60°C (opcja: do 100°C)
- ciśnienie procesu: max. 21bar g
- mierzone gazy: predefiniowana w pamięci lista 98 gazów i mieszanek gazów; wybór przez użytkownika
- dodatkowe gazy: możliwość wprowadzenia przez użytkownika do 20 mieszanek gazów
- materiał korpusu: stal nierdzewna AISI302 / AISI303
- uszczelnienie: Viton
- przyłącza procesowe: gwint wewn. 1/8"...1 1/4"NPT (zależnie od zakresu) lub złączki zaciskowe
- stopień ochrony: IP40 (opcja IP65)
- przyłącze elektryczne: konektor 8-pin Mini DIN
- certyfikat kalibracji / sprawdzenia zgodnie z NIST w dostawie



Wersje opcjonalne: warunki referencyjne 25° / 1013,25mbar lub inne; certyfikat kalibracji zgodnie z ISO17025; aprobata ATEX (Ex II 3 G; EEx nA IIC T4); inne przyłącze elektryczne (konektor 6-pin, DB9 lub DB15 itp.); kolorowy wyświetlacz TFT, wskazanie sumatora; komunikacja RS485, Modbus RTU lub PROFIBUS DP; uszczelnienie EPDM; wersja wysokotemperaturowa dla procesu do 100°C; drugie wyjście analogowe; wyjście alarmowe i wiele innych



Akcesoria opcjonalne: kabel podłączeniowy o wymaganej długości; zasilacz 230VAC/24VDC; oprogramowanie do wizualizacji pomiarów lub dla aplikacji mieszania gazów; konwerter USB/RS232 lub USB/RS485; moduł podłączeniowy BB9 dla 9 przyrządów; złączki zaciskowe dla rurek stalowych lub pneumatycznych; zawory precyzyjne; filtry precyzyjne; zdalne moduły zadajnika przepływu itp.

Oferujemy dostawę kompletnego układu mieszania gazów w obudowie naściennej, w oparciu o regulatory masowe przepływu gazów. Układ mieszania gazów może być wyposażony w sterowanie zdalne (panel operatorski lub z PC) lub sterowanie lokalne (panel operatorski).
