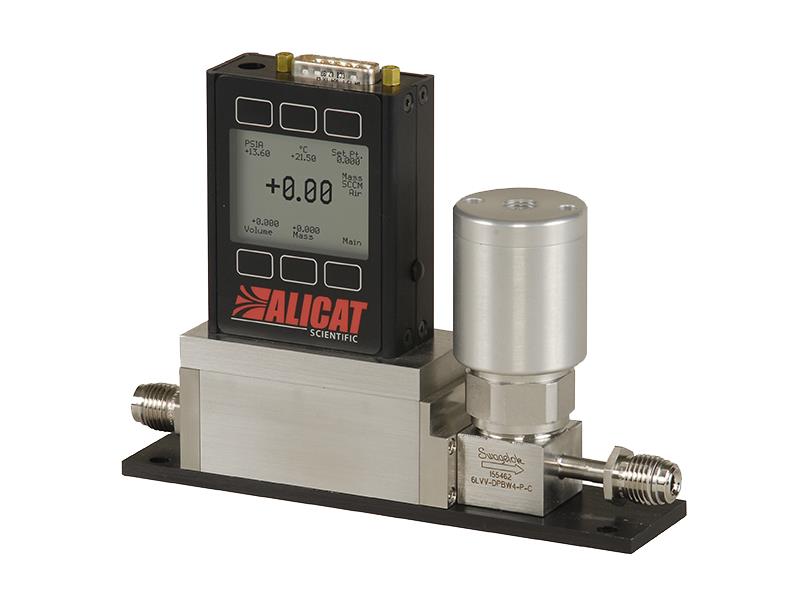

MCV, MCVS - masowe regulatory przepływu dla gazów z zaworem odcinającym; np. aplikacje próżniowe

Precyzyjny pomiar przepływu gazów, wybór wymaganego gazu z przycisków

MCV, MCVS - masowe regulatory przepływu dla gazów z zaworem odcinającym; np. aplikacje próżniowe
Producent:
ALICAT
Numer katalogowy:
MCV, MCVS

Masowe regulatory przepływu dla gazów serii MCV, MCVS są inteligentnymi i kompaktowymi przyrządami pomiarowymi, przeznaczonymi do precyzyjnego pomiaru i regulacji przepływu nieagresywnych i/lub agresywnych (tylko MCVS) gazów i/lub ich mieszanin w aplikacjach próżniowych. Charakteryzują się m.in. opatentowaną technologią pomiaru, wysoką dokładnością i powtarzalnością, szerokim zakresem dynamiki; krótkim czasem odpowiedzi (<50ms); wyjściowym i wejściowym sygnałem analogowym mA lub V, interfejsem komunikacji RS232 lub RS485 (opcjonalnie Modbus RTU lub PROFIBUS), zintegrowanym bardzo szczelnym zaworem odcinającym oraz w standardzie lokalnym, monochromatycznym wyświetlaczem LCD wskazującym mierzone wartości przepływu masowego / przepływu objętościowego / ciśnienia / temperatury procesu oraz wartość zadaną przepływu. Regulatory przepływu serii MCV, MCVS posiadają w standardzie wprowadzone charakterystyki 98 / 128 gazów i mieszanek gazów + możliwość wprowadzenia własnych 20 mieszanek gazów, umożliwiając wybór / zmianę wymaganego gazu przy użyciu przycisków na froncie obudowy lub z PC przy użyciu interfejsu komunikacji. Dodatkowo wykonywane są one w bardzo szerokim zakresie opcji i wykonań wg wymagań użytkownika. Wartość zadana przepływu może być ustawiona na 3 sposoby: przy użyciu sygnału analogowego (lub potencjometru); po interfejsie komunikacji lub z przycisków na froncie obudowy.

Regulatory przepływu dla gazów MCV, MCVS zastępują regulatory MKS 2179A



- zakresy pomiarowe: 0...0,5 mln/min do 0...20 ln/min
- warunki referenc. kalibracji: 0° / 1013,25mbar (ln/min) lub inne
- dokładność: +/-(0,8% wartości mierzonej + 0,2% F.S.)
- czas odpowiedzi: <50ms, nastawa użytkownika
- dynamika zakresu: 200:1 (MCV); 100:1 (MCVS)
- sygnał wejściowy / wyjściowy: 0...5VDC; 1...5VDC; 0...10VDC lub 4...20mA
- komunikacja: RS232 (opcja: RS485, Modbus RTU lub PROFIBUS)
- wyświetlacz: LCD, monochromatyczny, alfanumeryczny (opcja: kolorowy TFT)
- obsługa: przyciski na froncie obudowy lub z PC
- napięcie zasilania: 12...30VDC (15...30VDC dla mA)
- temperatura procesu: -10...+50°C (opcja: do 100°C)
- ciśnienie procesu: max. 10bar g
- mierzone gazy: predefiniowana w pamięci lista 98 / 128 gazów i mieszanek gazów; wybór przez użytkownika
- dodatkowe gazy: możliwość wprowadzenia przez użytkownika do 20 mieszanek gazów
- materiał korpusu: stal nierdzewna AISI302 / AISI303 (MCV); stal nierdzewna AISI316Lss (MCVS)
- uszczelnienie: Viton (MCV); FFKM (MCVS)
- przyłącza procesowe: 1/4"VCR
- stopień ochrony: IP40 (opcja IP65)
- przyłącze elektryczne: konektor 8-pin Mini DIN
- certyfikat kalibracji / sprawdzenia zgodnie z NIST w dostawie



Wersje opcjonalne: dokładność +/-(0,4% wartości mierzonej + 0,2% F.S.); warunki referencyjne 25° / 1013,25mbar lub inne; certyfikat kalibracji zgodnie z ISO17025; aprobata ATEX (Ex II 3 G; EEx nA IIC T4); inne przyłącze elektryczne (konektor 6-pin, DB9 lub DB15 itp.); kolorowy wyświetlacz TFT, wskazanie sumatora; komunikacja RS485, Modbus RTU lub PROFIBUS DP; uszczelnienie EPDM; wersja wysokotemperaturowa dla procesu do 100°C; drugie wyjście analogowe; wyjście alarmowe i wiele innych



Akcesoria opcjonalne: kabel podłączeniowy o wymaganej długości; zasilacz 230VAC/24VDC; oprogramowanie do wizualizacji pomiarów lub dla aplikacji mieszania gazów; konwerter USB/RS232 lub USB/RS485; moduł podłączeniowy BB9 dla 9 przyrządów; złączki zaciskowe dla rurek stalowych lub pneumatycznych; zawory precyzyjne; filtry precyzyjne; zdalne moduły zadajnika przepływu itp.



Oferujemy dostawę kompletnego układu mieszania gazów w obudowie naściennej, w oparciu o regulatory masowe przepływu gazów. Układ mieszania gazów może być wyposażony w sterowanie zdalne (panel operatorski lub z PC) lub sterowanie lokalne (panel operatorski).
