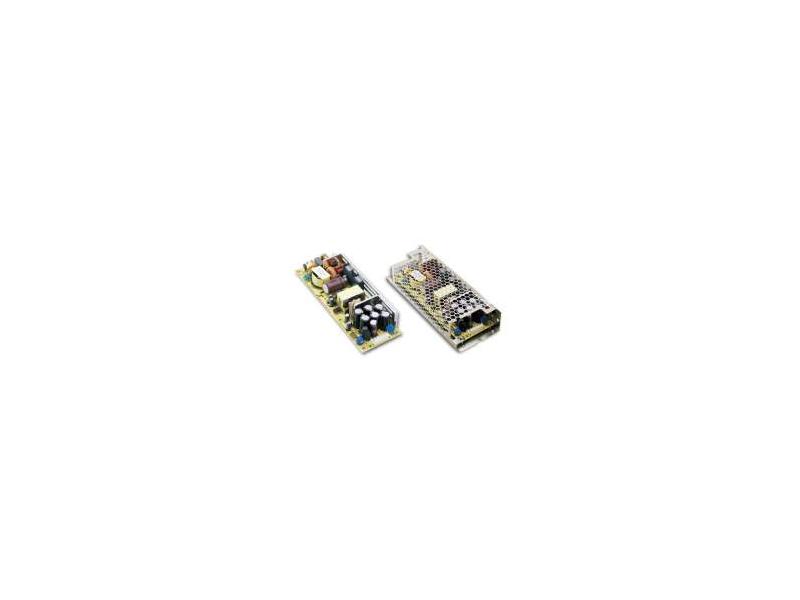

Mean Well ELP-75 jedno-wyjściowy zasilacz typu PCB Open Frame z funkcją PFC

Zasilacze impulsowe serii ELP-75 charakteryzują się konstrukcją typu PCB Open Frame i dzięki kompaktowym wymiarom oraz pasywnym chłodzeniu mogą być montowane wewnątrz innych urządzeń stając się ich integralnym elementem. Zasilacz posiada wbudowany aktywny układ poprawy współczynnika mocy PFC z PF>0.95 i cechuje się szerokim zakresem napięć wejściowych: 90~264Vac, 127~370Vdc. Napięcia wyjściowe w zależności od modelu wynoszą odpowiednio: 3.3/5/12/15/24/36/48Vdc oraz mogą być regulowane potencjometrem w niewielkim zakresie +/-10%. Urządzenie charakteryzuje się niskim poborem energii w czasie pracy bez obciążenia: <0.5W, wskaźnikiem stanu pracy LED, bardzo dobrą tolerancją napięcia wyjściowego na poziomie +/-1~3% oraz szeregiem wbudowanych zabezpieczeń: przeciwzwarciowym, przeciążeniowym i nadnapięciowym. Płyta PCB wyposażona jest w złączą dla napięć wejściowych i wyjściowych. Urządzenie dostępne jest także z opcjonalną obudową. Produkt charakteryzuje niezawodność, niskie koszta, wysoka jakość wykonania i długa żywotność.


Podstawowe parametry:
• szeroki zakres napięć wejściowych: 90~264Vac oraz 127~370Vdc
• wbudowany aktywny układ PFC z PF>0.95 przy 230Vac
• napięcie wyjściowe w zależności od modelu: 3.3/5/12/15/24/36/48Vdc
• moc wyjściowa: 75W (50W dla modelu ELP-75-3.3)
• konstrukcja typu PCB Open Frame z opcjonalną obudową
• regulacja napięcia wyjściowego potencjometrem w zakresie: +/-10%
• sprawność do 90%
• niski pobór energii w stanie bez obciążenia: <0.5W
• tolerancja napięcia wyjściowego: +/- 1~3%
• wskaźnik stanu pracy LED
• chłodzenie w otwartym obiegu powietrza
• kompaktowe wymiary, niski profil 1U
• zabezpieczenie przeciążeniowe: 105~150% mocy nominalnej, auto-restart
• zabezpieczenie nadnapięciowe: 115~135%, auto-restart
• zabezpieczenie przeciwzwarciowe
• izolacja wejście/wyjście: 3000Vac
• zgodność z europejskimi normami
• wbudowany filtr EMI
• niskie koszta, wysoka niezawodność
• temperatura pracy: -30oC ~ +70oC
• waga: 0.25 kg, 0.54 kg (z opcjonalną obudową)
• wymiary: 175*60*27 mm, 195*68.5*33 mm (z opcjonalną obudową)
• 3 lata gwarancji
