MECHANICZNE LICZNIKI IMPULSÓW

Mechaniczne liczniki firmy Baumer IVO pozwalają na bezpośrednie sprzężenie z linią produkcyjną bez prowadzenia sieci zasilającej lub sterującej. Pobudzanie następuje w wyniku mechanicznego przesunięcia elementu aktywnego (zapadka, wał, dźwignia, rozeta obrotowa). Ich dalsza aplikacja jest uzależniona od użytkownika. Kompleksową obsługę linii produkcyjnej zapewniają wersje z programowanym rejestrem mechanicznym.

Seria 3000: miniaturowe, ekonomiczne, bardzo lekkie liczniki z kasowaniem:
3025 - licznik ręczny z uchwytem,

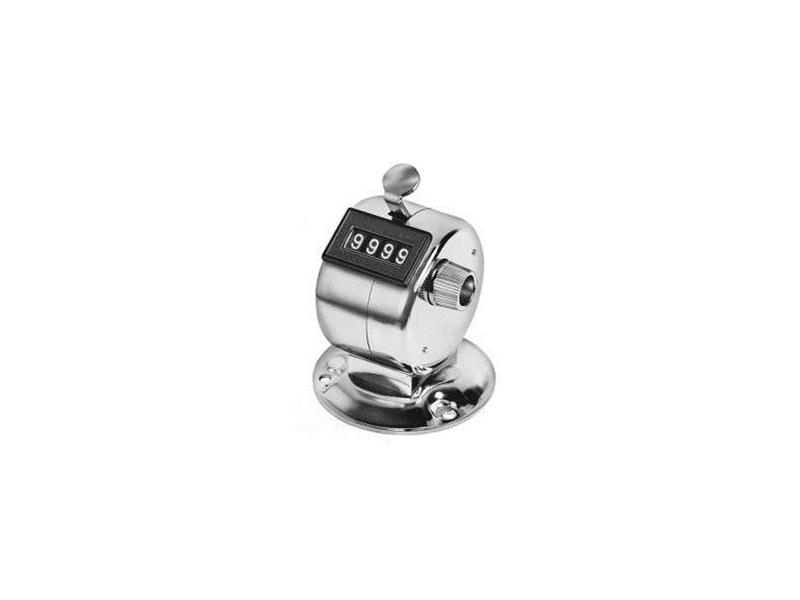

3026 - licznik do montażu na stole lub na ścianie,
3027 - postępowo-rewersyjne liczniki elektroniczne z zasilaniem bateryjnym.
Liczenie następuje w prosty sposób, poprzez naciskanie kciukiem przycisku umieszczonego w górnej części obudowy. Każde naciśnięcie powoduje dodanie jednej jednostki. Zerowanie natomiast odbywa się przy pomocy obrotowego pokrętła. Wersja 3026 dodatkowo posiada podstawę, którą można wykorzystać do montażu na ścianie lub na blacie stołu. Zaletą tych liczników są małe wymiary i waga oraz niska cena.

Seria liczników 127 składa się z urządzeń posiadających integralną podstawę służącą do mocowania:
H 127 - licznik suwów,
U 127 - licznik obrotów,
T 127 - licznik elementów z plastikową dźwignią zliczającą
U 127 zlicza postępowo lub rewersyjnie w zależności od kierunku obrotu wałka. Licznik suwów H 127 posiada mechanizm sprężynowy, który powoduje, iż po odchyleniu się dźwigni i po zliczeniu suwu powraca ona do swojego pierwotnego położenia. Min. odchylenie dźwigni 38°, max. 60°. Ośka liczników znajduje się po przeciwnej stronie mechanizmu zerującego. Zerowanie odbywa się przy pomocy obrotowego pokrętła. Dźwignia zliczająca w liczniku T 127 umieszczona jest wyłącznie z jego prawej strony.

Seria 310 to odmiana liczników serii 300, z 5 cyfrowym wskaźnikiem oraz zerowaniem przy pomocy dźwigni umieszczonej z prawej lub lewej strony licznika.
H 310 - liczniki suwów,
M 310, U 310 - liczniki obrotów.

Liczniki serii 400 stanowią rozwinięcie serii 300. Umieszczone w większej obudowie montowane są za pomocą integralnej podstawy wykonanej z 2,5 mm blachy galwanicznej. W skład serii wchodzą:
H 400 - liczniki suwów,
M 400, 401, U 400, 401 - liczniki obrotów.
Liczniki serii 400 posiadają duży, czytelny wskaźnik - białe cyfry wys. 7 mm na czarnym tle. Liczniki obrotów zliczają w kierunku wynikającym z kodu zamówieniowego. Liczniki suwów H 400 posiadają mechanizm sprężynowy, który powoduje, iż po odchyleniu się dźwigni i zliczeniu suwu powraca ona do swojego pierwotnego położenia. Minimalne odchylenie dźwigni 38°, max. 60°. Zerowanie odbywa się przy pomocy klucza umieszczonego z prawej lub lewej strony licznika. Liczniki 401 posiadają wałek zliczający o śr. 7 mm umieszczony pośrodku tylnej ścianki obudowy. Wersja M 400.010B posiada w wyposażeniu płytkę na zawiasie do montażu np. nad linią produkcyjną.

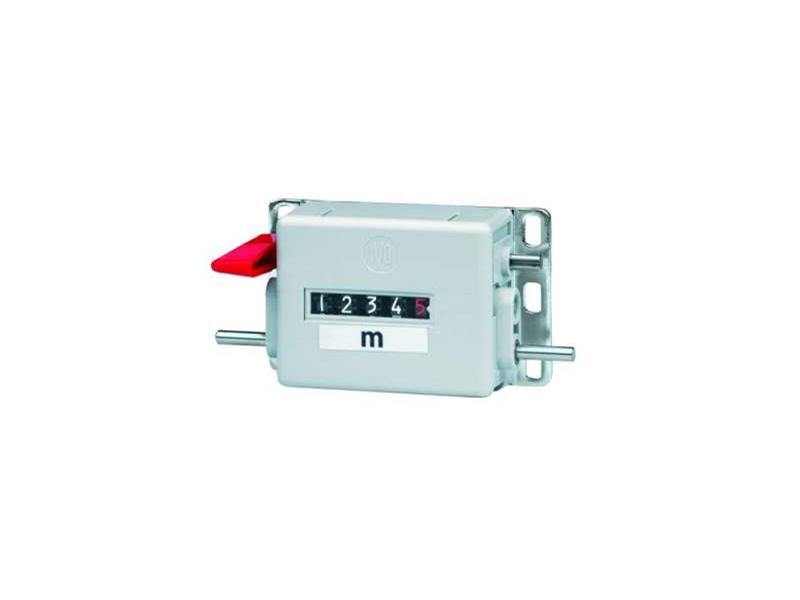

Seria 410 to odmiana liczników serii 400, z 5 cyfrowym wskaźnikiem oraz zerowaniem przy pomocy dźwigni umieszczonej z prawej lub lewej strony licznika. Liczniki obrotów zliczają w obu kierunkach. W skład serii wchodzą:
H 410 - liczniki suwów,
M 410, 411, U 410, 411 - liczniki obrotów.
Liczniki 411 posiadają wałek zliczający o średnicy 7 mm umieszczony pośrodku tylnej ścianki obudowy. Wersja M410.010B posiada w wyposażeniu płytkę na zawiasie do montażu np. nad linią produkcyjną.

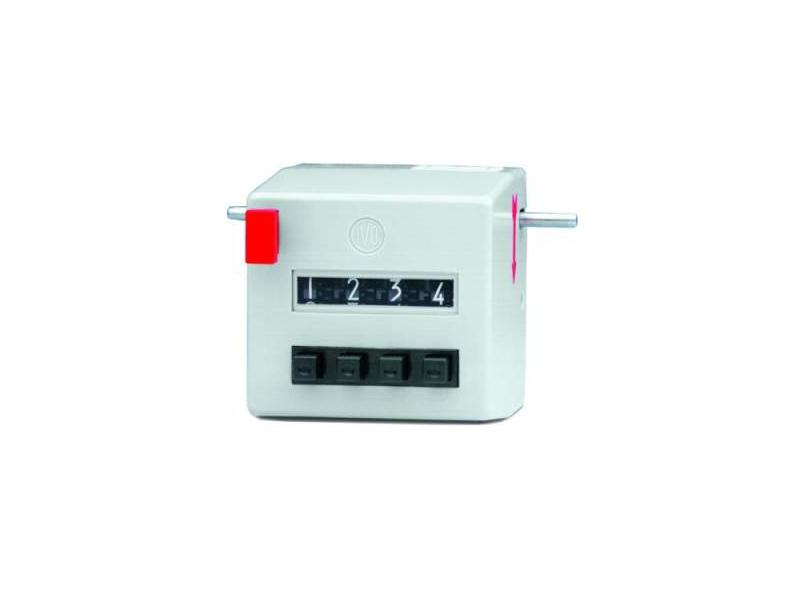

Seria UE 102, ME102: Zaletą tej serii liczników obrotów jest możliwość zaprogramowania wartości progowej. Liczniki posiadają czytelny wskaźnik (cyfra jednostek jest koloru czerwonego), charakteryzują się zwartą i kompaktową budową. Przeznaczone są do dużych prędkości obrotowych. Wyboru wartości zaprogramowanej dokonuje się za pomocą przycisków na płycie czołowej licznika. Wszystkie modele odliczają od zaprogramowanej wartości do 0. Po osiągnięciu wartości 9999 (po przejściu przez 0) zadziała przełącznik (max. 30W/100VA, 220V/2A). Skasowanie licznika spowoduje powrót do wartości zaprogramowanej.
Zastosowanie np. przy kontroli linii pakującej.
