MGate 5109 - Konwerter Modbus na DNP3

DNP3 to protokół stosowany w elektroenergetycznych Systemach Sterowania i Nadzoru (SSiN). Najczęściej można go znaleźć w urządzeniach pracujących w stacjach elektroenergetycznych. Firma Moxa opracowała właśnie konwerter ułatwiający integrację tego typu urządzeń z innymi wyposażonymi w Modbusa.

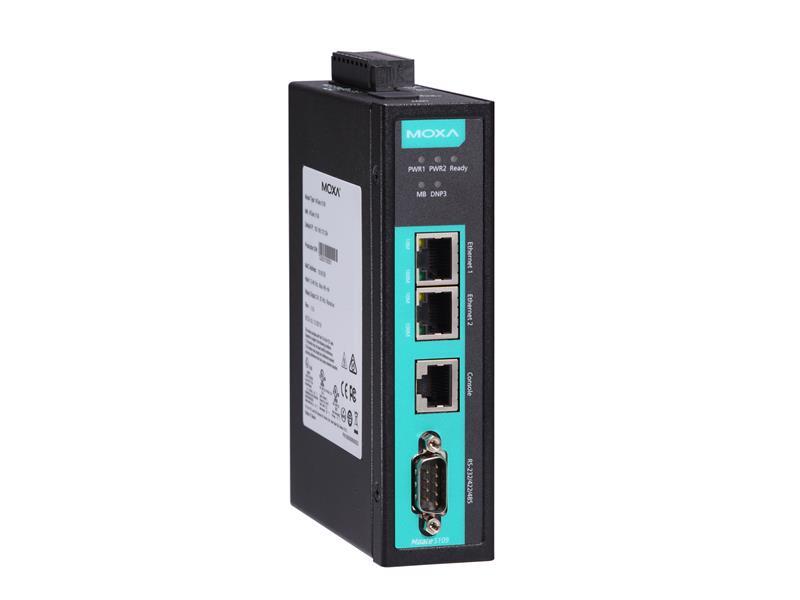

MGate 5109 to przemysłowa brama Ethernetowa, konwertująca protokoły Modbus RTU/ASCII/TCP oraz DNP3 serial/TCP/UDP. Wszystkie modele wyposażone są solidną metalową obudowę, uchwyt do montażu na szynie DIN, posiadają także izolacje portu szeregowego. Posiada 5109 posiada tryb przeźroczysty aby łatwo połączyć sieci oparte o protokoły Modbus TCP i RTU/ASCII, lub DNP3 TCP/UDP do DNP3 serial. MGate 5109 posiada wbudowany analizator ruchu Modbus i DNP3, który daje wgląd do zawartości ramek, ułatwiając dozór i rozwiązywanie problemów z konfiguracją. Problemy z komunikacją mogą być wywoływane niewłaściwymi parametrami oprogramowania, np. identyfikator ID, adres rejestru, niewłaściwy typ funkcji. Warto dodać że 5109 posiada tryb pracy "agent", w którym Mgate sam wysyła zapytania do urządzeń podrzędnych, nie czekając aż urządzanie nadrzędne wyślą zapytanie, tym samym zmniejszając opóźnienie w stosunku do zwykłego trybu pracy. Solidny przemysłowy design dobrze sprawdza się w przemysłowych zastosowaniach, takich jak energetyka, przemysł wydobywczy, przemysł wod-kan.

Najważniejsze cechy:

Modbus master/slave oraz DNP3 master/outstation
Do 31 slave'ów Modbus RTU, lub outstation DNP3
Do 32 slave'ów Modbus TCP, lub outstation DNP3 TCP/UDP
Wspiera DNP 3.0 podgrupa poziom 2
Tryb Master DNP3 obsługuje do 26600 punktów
Tryby DNP3 master i outstation wspierają synchronizację czasu
Wbudowane narządzenie do monitorowania ruchu Modbus'a RTU oraz szeregowego DNP3
Podwójne wejście zasilające DC, przekaźnik alarmowy
Karta microSD na kopię zapasową konfiguracji oraz log urządzenia
Dostępne modele na rozszerzony zakres temperatur: 40 do 75°
Port szeregowy z wbudowaną ochroną w postaci optoizolacji 2 kV
Wbudowany switch dwuportowy Ethernet ułatwiający łańcuchowe łączenie urządzeń
