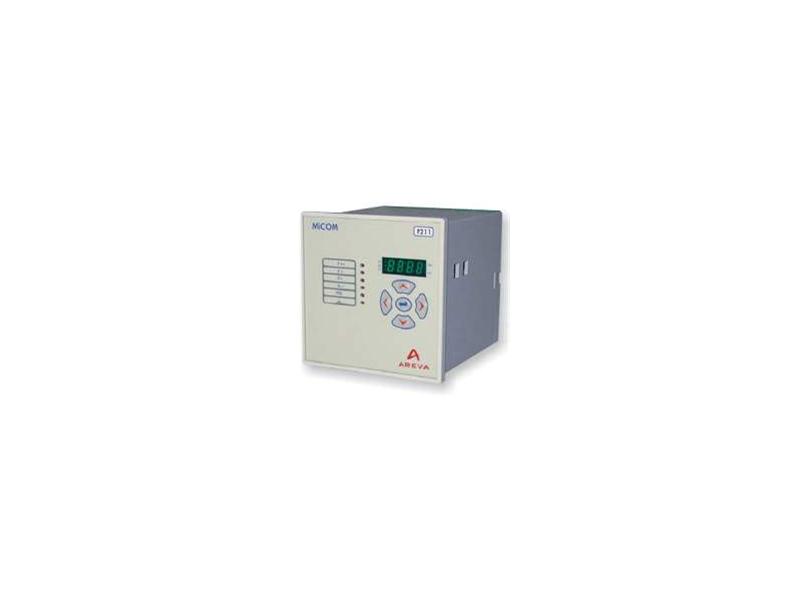

MiCOM P211 Zabezpieczenie Trójfazowych Silników nn z Funkcjami Komunikacyjnymi

MiCOM P211 Zabezpieczenie Trójfazowych Silników nn z Funkcjami Komunikacyjnymi

Przekaźnik MiCOM P211 to zintegrowane urządzenia służące do zabezpieczenia, sterowania i kontroli asynchronicznych silników trójfazowych. Cechą charakterystyczną jest możliwość skutecznego i selektywnego zabezpieczenia silnika przy jednoczesnym niskim koszcie całej instalacji. MiCOM P211 pozwala bowiem na eliminację dodatkowych jej elementów takich jak przekaźniki do rozruchu Y/D silnika, przekaźniki z opóźnionym odpadem po zaniku napięcia zasilania, zabezpieczenia ziemno zwarciowe czy zewnętrzne przekładniki prądowe (jeżeli prąd nominalny silnika nie przekracza 80A a napięcie jest nie większe niż 1kV).
MiCOM P211 może być stosowany do współpracy z różnorodnie obciążonymi silnikami (napędzającymi pompy, wentylatory, młyny, kompresory, kruszarki, taśmociągi itp.) w różnych gałęziach przemysłu: naftowym, chemicznym, metalurgicznym, spożywczym, górnictwie, stacjach pomp, oczyszczalniach ścieków, elektrociepłowniczych itp. gdzie może pracować jako samodzielne zabezpieczenie/sterownik lub jako przekaźnik zintegrowany w większym systemie.
W celu zoptymalizowania przekaźnika dla danego zastosowania, jest on dostępny w trzech podstawowych wersjach (A, B i C).

Właściwości

• Ochrona silnika przed:
- skutkami przeciążeń (model cieplny)
- pracą silnika niedociążonego (I<)
- pracą z asymetrią prądów fazowych
- zanikiem fazy
- nadmierną temperaturą silnika (PTC)
- zwarciami doziemnymi (opcja)
- zwarciami
- zablokowanym wirnikiem lub wydłużonym rozruchem
• Pomiar wartości skutecznej prądu do 1 kHz
• Komunikacja RS485 w protokole Modus RTU (opcja)
• Sterowanie stycznikiem lub wyłącznikiem
• Funkcja samorozruchu silnika, zapobiegająca wyłączeniu obciążonego silnika przez zab. przeciążeniowe w trakcie SZR
• Możliwość autokasowania zadziałania zab. temperaturowego (PTC) i przeciążeniowego
(nastawa poziomu odpadu)
• Niezależnie programowane przekaźniki wyjściowe (2- wersja podstawowa; 2- opcja)
• Programowalne podtrzymanie przekaźników wykonawczych
• Programowalne wejścia (S1-S2 w wersji podstawowej; V1-C oraz V2-C opcjonalnie)
umożliwiające blokowanie wszystkich zabezpieczeń, reset, bezzwłoczne wyłączenie silnika, blokowanie sterowania zdalnego, kontrolę stanu łącznika, załączanie lokalne silnika, aktywację
funkcji samorozruchu silnika
• Diody LED wskazujące pobudzenie oraz zadziałanie zabezpieczeń
• Czterocyfrowy wyświetlacz LED
• 5 przyciskowa klawiatura do wprowadzania nastaw i konfiguracji zabezpieczeń
• Odporność na przysiady i krótkotrwałe zaniki napięcia pomocniczego
• Dwa typy obudowy do montażu na szynie DIN 35mm lub zatablicowo
• Współpraca z przekładnikami zewnętrznymi lub bezpośrednie podłączenie przewodów fazowych
• Ochrona dostępu do nastaw przez hasło lub plombowanie (wersja na szynę)
