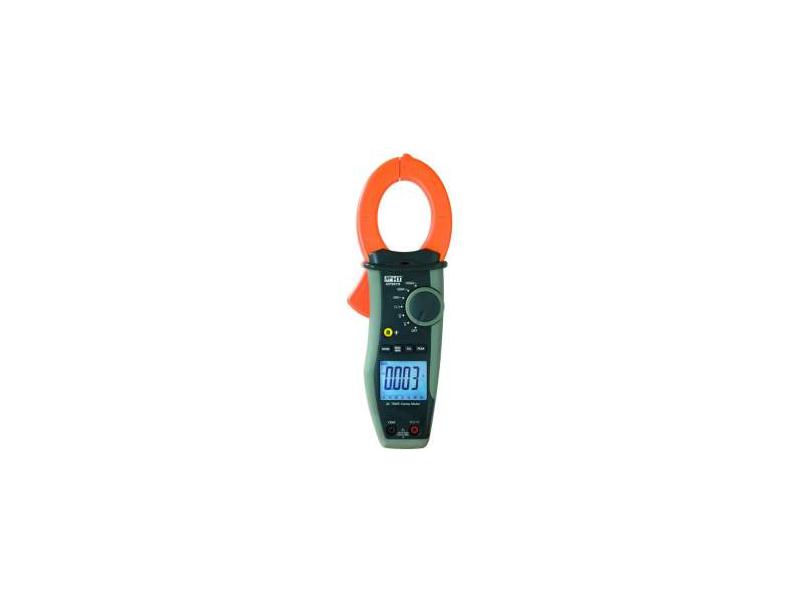

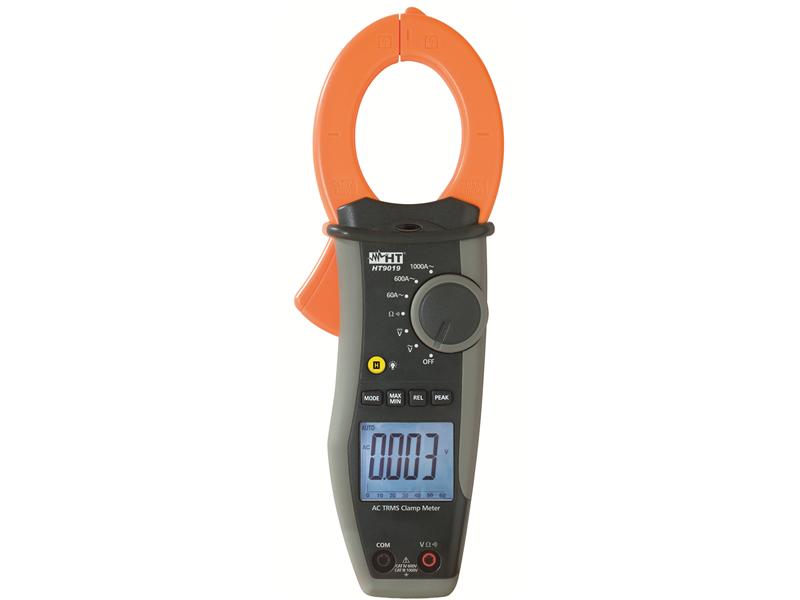

Miernik cęgowy HT9019
Miernik cęgowy HT9019
Producent:
HT Instruments

Profesjonalna instrukcja obsługi w języku polskim.

Profesjonalne cęgi HT9019 są przeznaczone do pomiaru prądu AC TRMS do 1000A oraz napięcia DC/AC spełniając CAT IV 1000V zgodnie z normą bezpieczeństwa PN-EN 61010-1. Model ten posiada duży wyświetlacz LCD 4 cyfry (licznik 6000), z podświetleniem i bargrafem w celu ułatwienia odczytu w krytycznych warunkach. Model ten wykonuje również pomiary: rezystancji i ciągłości. Dostępna jest również funkcja automatycznego wyłącznika w celu ochrony baterii.

Funkcje

- Pomiar TRMS
- Prąd AC do 1000A
- Napięcie DC/AC do 1000V
- Funkcja "Voltsense" do detekcji napięcia AC
- Rezystancja
- Ciągłość z brzęczykiem
- Automatyczna zmiana zakresów
- DataHold
- MAX/MIN/ZERO
- PEAK (pik prądu - Podświetlenie
- Bargraf
- Automatyczne wyłączenia zasilania

Dane elektryczne
Dokładności podano dla warunków odniesienia 18°C ÷ 28°C dla 75%RH

Napięcie DC (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Wytrzymałość
600,0mV - 0,1mV - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
6,000V - 0,001V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
60,00V - 0,01V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
600,0mV - 0,1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms
1000V - 1V - ±(1,0% odczyt + 3 cyfry) - 10Mohm - 1000VDC/ACrms

Napięcie AC TRMS (automatyczna zmiana zakresów)
Zakres - Rozdzielczość - Dokładność - Impedancja wejściowa - Pasmo - Wytrzymałość
6,000V-0,001V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
6,000V-0,001V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
60,00V-0,01V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
60,00V-0,01V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
600,0V-0,1V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
600,0V-0,1V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms
1000,0V-1V - ±(1,0% odczyt + 4 cyfry)-10Mohm - (50 ÷ 60Hz) - 1000VDC/ACrms
1000,0V-1V - ±(3,5% odczyt + 5 cyfr)-10Mohm - (61 ÷ 400Hz) - 1000VDC/ACrms

Zintegrowany sensor do detekcji napiecia AC: kontrolka LED zaczyna świecić po wykryciu obecności napięcia faza-ziemia > 100V, 50/60Hz

Rezystancja i test ciągłości (automatyczna zmiana zakresów)

Zakres - Rozdzielczość - Dokładność - Brzęczyk - Wytrzymałość
600,0ohm - 0,1ohm - ±(1,0% odczyt + 5 cyfr) - 6,000kohm - 0,001kohm - ±(1,0% odczyt + 5 cyfr) - 60,00kohm - 0,01kohm - ±(1,0% odczyt + 5 cyfr) - 600,0kohm - 0,1kohm - ±(1,0% odczyt + 5 cyfr) - 6,000Mohm - 0,01Mohm - ±(1,0% odczyt + 5 cyfr) - 60,00Mohm - 0,01Mohm - ±(2,0% odczyt + 10 cyfr) -
Prąd pomiaru ciągłości: < 0,35mA

Prąd AC TRMS
Zakres - Rozdzielczość - Dokładność - Pasmo - Wytrzymałość
60,00A - 0,01A - ±(2,8% odczyt + 12 cyfr) - 50 ÷ 60Hz - 1000AACrms
600,0A - 0,1A - ±(2,8% odczyt + 8 cyfr) - 50 ÷ 60Hz - 1000AACrms
1000A - 1A - ±(3,0% odczyt + 8 cyfr) - 50 ÷ 60Hz - 1000AACrms
60,00A - 0,01A - ±(4,5% odczyt + 10 cyfr) - 61 ÷ 400Hz - 1000AACrms
600,0A - 0,1A - ±(5,0% odczyt + 10 cyfr) - 61 ÷ 400Hz - 1000AACrms
1000A - 1A - ±(5,0% odczyt + 10 cyfr) - 61 ÷ 400Hz - 1000AACrms

Funkcja PEAK: czas odpowiedzi
Dane ogólne

Cechy mechaniczne
- Wymiary: 252 x 88 x 51mm
- Waga (łącznie z bateriami): 420g
- Max wymiar przewodu: 45mm

Zasilanie
- Typ baterii: 1 bateria 9V NEDA 1604 IEC 6F22 JIS 006P
- Wskazanie rozładowania baterii: piktogram na wyświetlaczu
- Czas pracy baterii: około 200 godzin
- Automatyczny wyłącznik: po około 15 minutach braku aktywności

Wyświetlacz
- Charakterystyka: 4 LCD (licznik 6000), punkt dziesiętny, symbole jednostek, bargraf, podświetlenie
- Szybkość odświeżania: 2 razy/sek.

Typ przetwarzania: TRMS

Warunki klimatyczne
- Tempeartura odniesienia: 18°C ÷ 28°C
- Temperatura pracy: 5 ÷ 40°C
- Wilgotność pracy: < 80%RH
- Temperatura magazynowania: -20 ÷ 60°C
- Wilgotność magazynowania: < 80%RH

Normy
- Zgodne z: PN-EN 61010-1
- Izolacja: podwójna
- Zapylenie: stopień 2
- Do użytkowania w pomieszczeniach, max wysokość: 2000m
- Kategoria przepięciowa: CAT IV 600V, CAT III 1000V do ziem
