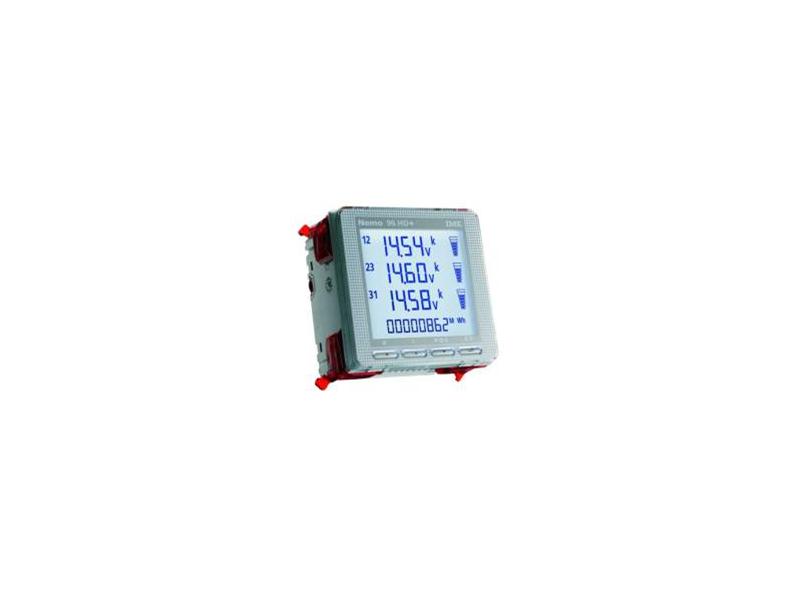

Miernik parametrów sieci Nemo 96HD+

Miernik parametrów sieci nn i SN z dołączanymi modułami.
Sieć 3-fazowa 80…690V (napięcie międzyfazowe)
Sieć 1-fazowa 50…400V
Połączenie poprzez przekładniki prądowe (do 50kA) i/lub napięciowe (do 300kV)
Programowalne przekładnie prądowe i napięciowe

Moduły dodatkowe

Komunikacja RS485
Komunikacja RS232
Komunikacja PROFIBUS
Komunikacja LONWORKS
Wyjścia impulsowe
Wyjścia analogowe
Wyjścia alarmowe
Prąd w przewodzie neutralnym

Do miernika mogą być podłączone maksymalnie 4 moduły dodatkowe.
Moduły komunikacji RS485 i moduł komunikacji RS232 nie mogą być podłączone jednocześnie do tego samego miernika.
Moduły: alarmów, wyjść impulsowych, wyjść analogowych mogą być podłączone maksymalnie po dwa każdego typu.

Pomiar

U - Napięcia (fazowe i międzyfazowe), wartość minimalna napięcia (fazowe), wartość maksymalna napięcia (fazowe), THD napięcia (fazowe)
I - Prądy (fazowy i przewodu neutralnego), prąd średni (fazowy), wartość maksymalna prądu średniego (fazy), suma prądów (I1+I2+I3/3), THD prądów (fazowe)
PQS - Moc 3-fazowa (czynna, bierna, pozorna), moc fazowa (czynna, bierna, pozorna), moc średnia (czynna, bierna, pozorna), wartość maksymalna mocy średniej (czynna, bierna, pozorna)
ET - Współczynnik mocy (fazowy i 3-fazowy), częstotliwość, licznik godzin pracy, energia czynna dodatnia (pobrana, całkowita i częściowa), energia bierna dodatnia (pobrana, całkowita i częściowa), energia czynna ujemna (oddana), energia bierna ujemna (oddana).

Programowalne parametry

Układ połączeń: sieć 1-fazowa, 3-fazowa 3- lub 4-przewodowa
Prąd: 1 albo 5A
Przekładnia zewnętrznych przekładników napięciowych: 1…3000 (max. wartość napięcia pierwotnego U1: 300kV)
Przekładnia zewnętrznych przekładników prądowych: 1…9999 (max. wartość prądu pierwotnego J1: 50kA/5A albo 10kA/1A)
PRĄD ŚREDNI – MOC ŚREDNIA
Okres uśredniania: 5/8/10/15/20/30/60 min.
WYŚWIETLACZ
Kontrast: cztery wybieralne wartości
Podświetlenie: 0 – 30 – 70 – 100%
Strona własna: wybór wyświetlanych wielkości
PRĄD ŚREDNI - MOC ŚREDNIA: okres uśredniania (5/8/10/15/20/30/60 min.)
WYŚWIETLACZ: kontrast (cztery wybieralne wartości), podświetlenie (0-30-70-100%), strona własna (wybór wyświetlanych wielkości).

Wizualizacja

Wyświetlacz LCD podświetlany, podświetlanie wyłączane automatycznie po 20s od ostatniego naciśnięcia klawisza
Liczba punktów wyświetlacza: 10 000 (4 cyfry, wysokość 12mm)
Zliczanie energii: licznik 8-cyfrowy (wysokość cyfry- 8mm)
Jednostki; automatyczne, uwzględniające zaprogramowane przekładnie prądowe i napięciowe
Wyświetlacz podzielony na 4 podmenu, wywoływane przyciskami funkcyjnymi: U, I, PQS, ET

Wejście

Sieć: 1-fazowa, 3-fazowa 3- lub 4-przewodowa
Napięcie sieci 3-fazowej: 80…690V (międzyfazowe)
Napięcie sieci 1-fazowej: 50…400V
Podłączenie przez przekładniki prądowe.
Rodzaj pomiaru: wartość skuteczna rzeczywista (true RMS).
