Montaż tablicowy, 96x96 mm
- Producent:
- IME
- Numer katalogowy:
- MF9600

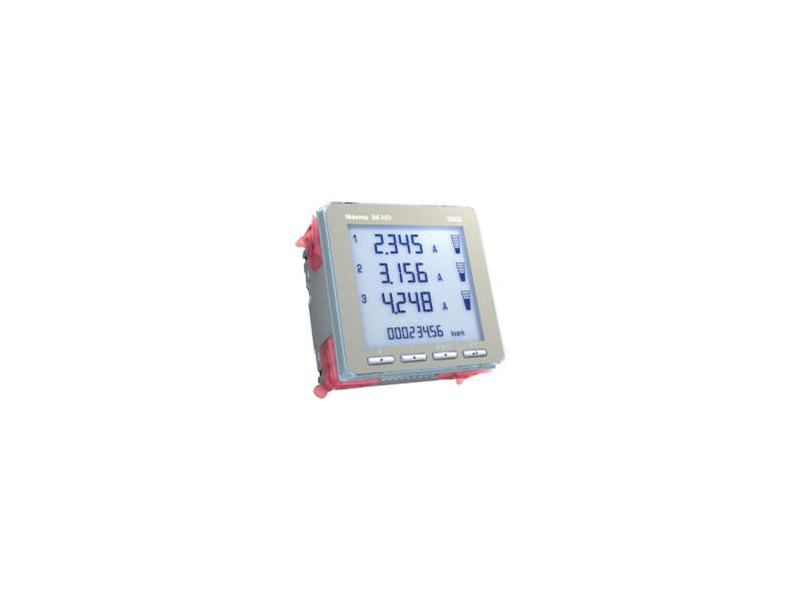

Miernik parametrów sieci z dołączanymi modułami.
Sieć 3-fazowa 80...500V (napięcie międzyfazowe).
Sieć 1-fazowa 50...290V.
Połączenie przez przekładniki prądowe i napięciowe.
Moduły dodatkowe
Komunikacja RS485
Komunikacja RS232
Wyjścia impulsowe
Wyjścia analogowe
Alarmy
Do miernika mogą być podłączone maksymalnie 4 moduły dodatkowe.
Moduł komunikacji RS485 i moduł komunikacji RS232 nie mogą być podłączone jednocześnie do tego samego miernika.
Moduły: alarmów, wyjść impulsowych, wyjść analogowych mogą być podłączone maksymalnie po dwa każdego typu.
Pomiar
U - Napięcia (fazowe i międzyfazowe), wartość minimalna napięcia (fazowe), wartość maksymalna napięcia (fazowe), THD napięcia (fazowe)
I - Prądy (fazowy i przewodu neutralnego), prąd średni (fazowy), wartość maksymalna prądu średniego (fazy), suma prądów (I1+I2+I3/3), THD prądów (fazowe)
PQS - Moc 3-fazowa (czynna, bierna, pozorna), moc fazowa (czynna, bierna, pozorna), moc średnia (czynna, bierna, pozorna), wartość maksymalna mocy średniej (czynna, bierna, pozorna)
ET - Współczynnik mocy (fazowy i 3-fazowy), częstotliwość, licznik godzin pracy, energia czynna dodatnia (pobrana, całkowita i częściowa), energia bierna dodatnia (pobrana, całkowita i częściowa), energia czynna ujemna (oddana), energia bierna ujemna (oddana).
Programowalne parametry
WEJŚCIE: układ połączeń (sieć 1-fazowa, 3-fazowa 3- lub 4-przewodowa), prąd (1 lub 5A), przekładnia zewnętrznych przekładników napięciowych (1,0...10,0), przekładnia zewnętrznych przekładników prądowych (1...9999)
PRĄD ŚREDNI - MOC ŚREDNIA: okres uśredniania (5/8/10/15/20/30/60 min.)
WYŚWIETLACZ: kontrast (cztery wybieralne wartości), podświetlenie (0-30-70-100%), strona własna (wybór wyświetlanych wielkości).
Wizualizacja
Wyświetlacz LCD podświetlany, podświetlanie wyłączane automatycznie po 20s od ostatniego naciśnięcia klawisza
Liczba punktów wyświetlacza: 10 000 (4 cyfry)
Zliczanie energii: licznik 8-cyfrowy (wysokość cyfry- 8mm)
Jednostki; automatyczne, uwzględniające zaprogramowane przekładnie prądowe i napięciowe
Wyświetlacz podzielony na 4 podmenu, wywoływane przyciskami funkcyjnymi: U, I, PQS, ET
Wejście
Sieć: 1-fazowa, 3-fazowa 3- lub 4-przewodowa.
Podłączenie przez przekładniki prądowe.
Rodzaj pomiaru: wartość skuteczna rzeczywista (true RMS).
