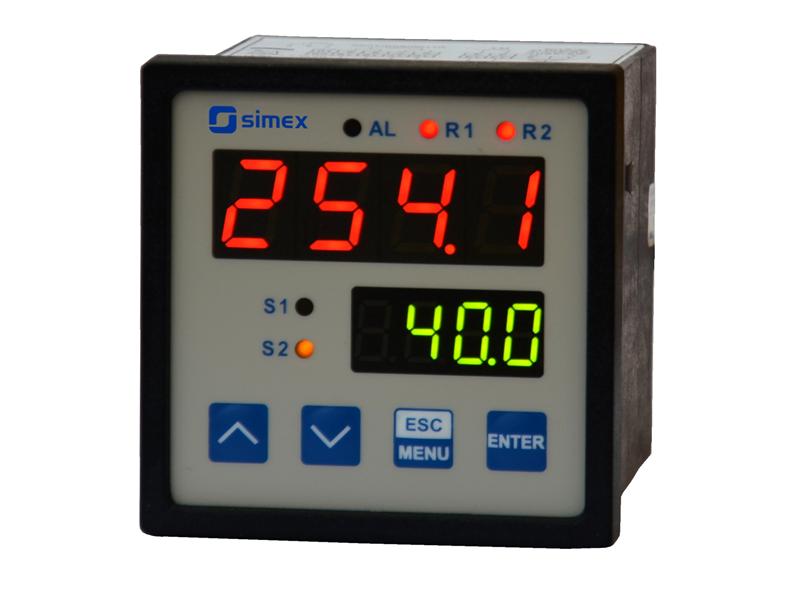

Miernik procesowy SRP-77

Zaletą mierników SRP-77 są dwa rzędy wyświetlaczy. Pierwszy przedstawia wartość mierzoną, drugi zaprogramowane wartości progów zadziałania przekaźników. Wykorzystując 1 lub 2 wyjścia przekaźnikowe (lub OC) w mierniku można dokonywać regulacji typu ON/OFF. Wejście prądowe posiada zabezpieczenie chroniące rezystor pomiarowy przed uszkodzeniem. Szeroka gama charakterystyk przetwarzania (liniowa, pierwiastkowa, kwadratowa, zdefiniowana przez użytkownika) umożliwia stosowanie ich w sterowaniu wieloma różnymi procesami. Mierniki dedykowane są do aplikacji, gdzie istnieje konieczność ciągłej kontroli nastawionych wartości progowych.

Główne zalety miernika:
- programowany zakres pomiarowy,
- programowane histerezy wyjść sterujących,
- programowane czasy opóźnienia wyjść sterujących,
- programowane hasło kodowe,
- programowany stopień filtracji wskazań,
- do mierników proponujemy czujniki ciśnienia.

Dane techniczne mierników:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85V ÷ 260V AC/DC
Wyświetlacz: LED, podwójny 4 x 13 mm (czerwony) i 4 x 10 mm (zielony)
Wejście: prądowe 0-20 mA lub 4-20 mA, wybierane programowo, rezystancja wejściowa < 65 Ohm (typowo 55 Ohm), zabezpieczone przed przeciążeniem, prąd wejściowy jest ograniczony do 40 mA; napięciowe 0-5 V, 1-5V, 0-10V lub 2-10V, wybierane programowo, rezystancja wejściowa > 50 kOhm
Zakres wskazań: -999 ÷ 9999 + kropka dziesiętna
Dokładność: 0,1% @25°C
Stabilność: 50 ppm/°C
Wyjścia: 0, 1 lub 2; przekaźnikowe 1A/250V AC (cos fi=1) lub typu OC 30mA/30VDC/100 mW
Wyjście zasilania przetworników: 24V DC + 5%/-10% / max. 100 mA, stabilizowane, nie separowane
Interfejs komunikacyjny: RS-485, 1200 ÷ 115200 bit/s, 8N1 oraz 8N2, Modbus RTU (nieizolowany )
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary obudowy: 72 x 72 x 100 mm
Wymiary otworu montażowego: 66,5 x 66,5 mm
Głębokość montażowa: min. 102 mm
Grubość płyty tablicy: max. 5 mm
