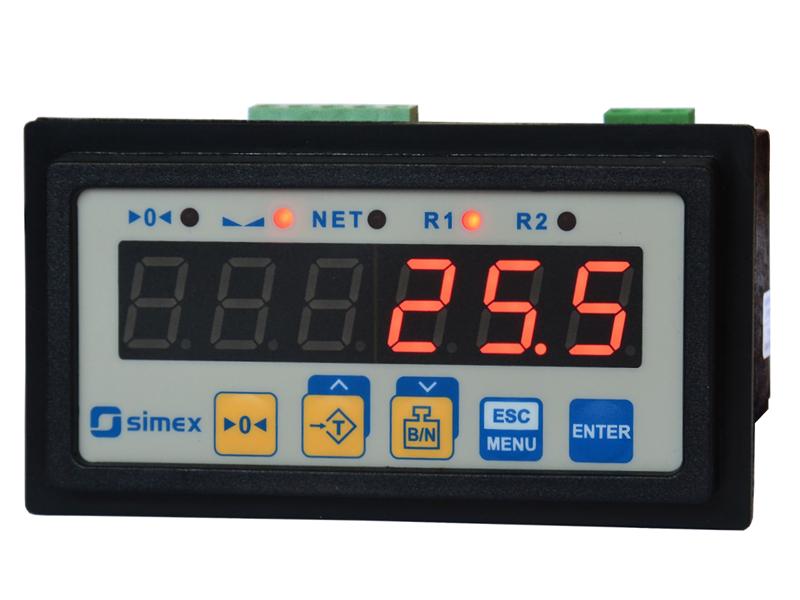

MIERNIK WAGOWY SWI-94

Miernik wagowy SWI-94 przeznaczony jest do współpracy z tensometrycznymi czujnikami wagowymi w prostych aplikacjach przemysłowych nie wymagających legalizacji. Miernik wyposażony jest w przyciski obsługowe, dające możliwość tarowania wskazań, zerowania wskazań dla wagi opróżnionej i zwrotu wartości brutto/netto. Dostępne wyjścia analogowe i komunikacyjne RS-485 umożliwiają współpracę z nadrzędnym systemem sterowania. Dwa wyjścia przekaźnikowe pozwalają na zastosowanie miernika w prostych aplikacjach z dozowaniem. Oprogramowanie miernika daje możliwość przeprowadzenia kalibracji teoretycznej lub rzeczywistą masą. Wskazania mierzonej masy widoczne są na czytelnym, sześciocyfrowym wyświetlaczu LED.

Cechy charakterystyczne miernika:
- 2 wyjścia przekaźnikowe
- wyjście analogowe (prądowe) zabezpieczone przed przeciążeniem,
- wysoki stopień ochrony od frontu IP 65
- programowany zakres pomiarowy,
- metody kalibracji: teoretyczna lub masą rzeczywistą,
- możliwość programowania przez interfejs RS-485 / Modbus RTU,
- programowana histereza i czasy opóźnienia wyjść sterujących,
- zabezpieczenie nastaw hasłem kodowym,
- programowany stopień filtracji wskazań,
- ośmiostopniowa skala regulacji jasności wyświetlacza.

Dane techniczne:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, czerwony, 6 x 13 mm, z ośmiostopniową regulacją jasności
Wejście: jedno wejście - tensometryczne czujniki wagowe, czułość wybierana programowo do 2 mV/V lub do 4 mV/V, napięcie zasilania czujników: 4,6 V ± 10%, Imax ~ 60 mA, rezystancja czujników siły: max. 4 czujniki 350 Ohm
Max. liczba działek odczytowych: 10 000 d
Zakres tarowania: w pełnym zakresie pomiarowym
Wyjścia: 2 przekaźnikowe 1A/250V AC (cos fi=1)
Wyjście zasilania: 24V DC +5%/-10% / max.100 mA, stabilizowane, nieizolowane od wejść pomiarowych
Wyjście aktywne prądowe: 0/4 ... 20 mA, rezystancja obciążenia max. 700 Ohm, rozdzielczość 13 bitów
Interfejs komunikacyjny: RS-485, 8N1 oraz 8N2, 1200 bit/s ÷ 115200 bit/s, Modbus RTU (nieizolowany od wejść pomiarowych)
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary: obudowy 96 x 48 x 100 mm; otworu montażowego: 90,5 x 43 mm
