- Producent:
- Simex

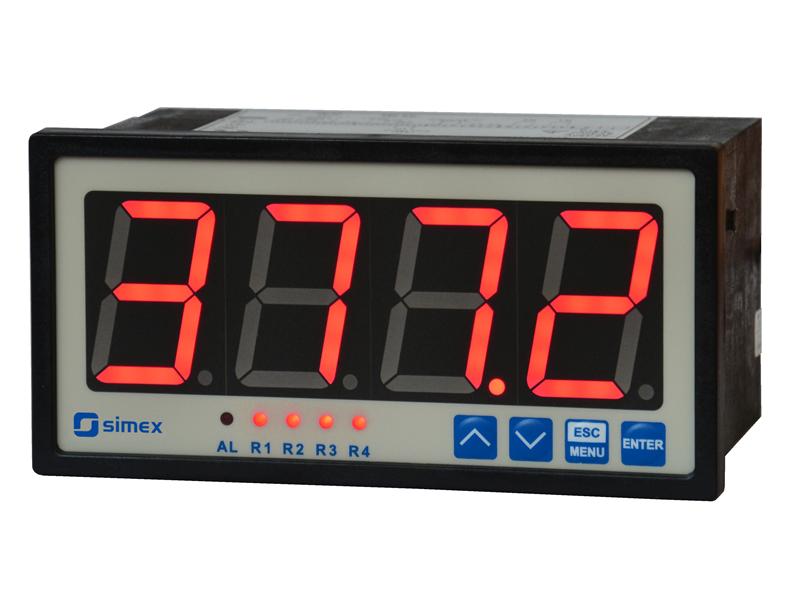

Główną zaletą miernika SRP-147 jest jego duży wyświetlacz LED o wysokości 38 mm. Miernik posiada jedno wejście pomiarowe o konfigurowalnej funkcji: prądowe 0/4-20 mA oraz napięciowe 0/1-5, 0/2-10V. Wybór aktywnego wejścia dokonywany jest programowo. Dopuszczalne są następujące charakterystyki przetwarzania: liniowa, pierwiastkowa, kwadratowa oraz zdefiniowana przez użytkownika (max. 20-przedziałowa). Opcjonalnie miernik (tylko wersja dwuprzekaźnikowa) może być wyposażony w aktywne wyjście prądowe. Złącze RS-485 umożliwia transmisję danych w systemach monitoringu procesów produkcyjnych. Miernik wyposażony jest w 2 lub 4 wyjścia sterujące, które umożliwiają regulację poziomu sygnału mierzonego. Wyjścia przekaźnikowe/OC mogą być sterowane wg jednej lub dwu wartości progowych.
Cechy charakterystyczne miernika:
- wejście pomiarowe: 0/4-20 mA, 0/1-5V, 0/2-10V
- 0, 2 lub 4 wyjścia przekaźnikowe (lub OC)
- RS-485 / Modbus RTU
- opcja: aktywne wyjście prądowe
- programowany zakres pomiarowy,
- programowana histereza, czasy opóźnienia wyjść sterujących i stopień filtracji wskazań,
- zabezpieczenie nastaw hasłem kodowym,
- obudowa 144 x 72 mm, duży czytelny wyświetlacz 4 x 38 mm,
Dane techniczne:
Zasilanie: 19V ÷ 50V DC; 16V ÷ 35V AC lub 85 ÷ 260V AC/DC
Pobór mocy: dla zasilania 85 ÷ 260V AC/DC i 16V ÷ 35V AC: max. 4,5 VA; dla zasilania 19V ÷ 50V DC: max. 4,5 W
Wyświetlacz: LED, 4 x 38 mm, czerwony
Wejście: prądowe 0-20 mA lub 4-20 mA, wybierane programowo, rezystancja wejściowa < 65 Ohm (typowo 55 Ohm), zabezpieczone przed przeciążeniem, prąd wejściowy jest ograniczony do 40 mA; napięciowe 0-5 V, 1-5V, 0-10V lub 2-10V, wybierane programowo, rezystancja wejściowa > 50 kOhm
Przekroczenie długotrwałe nominalnego zakresu pomiarowego: 20%
Zakres wskazań: -999 - 9999 + kropka dziesiętna
Dokładność: ± 0,25% ± jedna cyfra
Wyjścia: 0, 2 lub 4; przekaźnikowe 1A/250V AC (cos fi=1) lub typu OC 30mA/30VDC/ /100mW
Wyjście zasilania przetworników: 24V DC +5%/-10% / max.100 mA, stabilizowane, nieizolowane od wejść pomiarowych
Wyjście aktywne prądowe: zakres pracy max. 0/4 - 24 mA, rezystancja obciążenia max. 700 Ohm (opcja dostępna wraz z 2 przekaźnikami, patrz: sposób zamawiania)
Interfejs komunikacyjny: RS-485, 8N1 oraz 8N2, 1200 bit/s ÷ 115200 bit/s, Modbus RTU (nieizolowany od wejść pomiarowych)
Temp. pracy: 0°C ÷ +50°C
Temp. składowania: -10°C ÷ +70°C
Stopień ochrony: IP 65 (od frontu po zastosowaniu dodatkowej ramki); IP 40 (od frontu); IP 20 (obudowa i zaciski podłączeniowe)
Obudowa: tablicowa
Materiał obudowy: NORYL - GFN2S E1
Wymiary: obudowy 144 x 72 x 100 mm; otworu montażowego: 138,5 x 67 mm
