Mierniki CL360F do pomiaru sygnałów szybkozmiennych

PRZEZNACZENIE

Cyfrowe mierniki CL 361F / CL 362F / CL 363F przeznaczone są do przetwarzania i pomiaru szybkozmiennych sygnałów w czujnikach tensometrycznych zasilanych napięciowo.
Mierniki posiadają tylko jeden kanał pomiarowy i są przystosowany do rejestrowania sygnałów z jednego do trzech czujników tensometrycznych przyłączanych wymiennie do jego obwodów wejściowych. Ostatnia cyfra w symbolu miernika określa liczbę dostępnych banków pamięci parametrów. Każdy bank pamięci parametrów ma przyporządkowany jeden kanał pomiarowy.
Do miernika może być dołączony bezpośrednio dowolny czujnik (np. siły, masy, ciśnienia) z mostkiem tensometrycznym, a jego kalibracja z czujnikiem może być wykonana przez zadawanie określonej wartości siły, masy lub ciśnienia lub przez wpisanie parametrów czujnika do pamięci miernika.

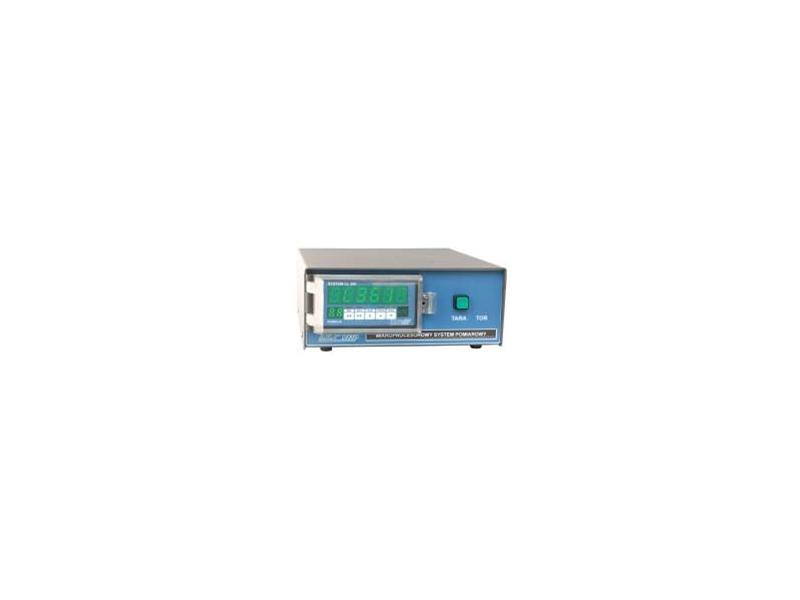

Mierniki są dostępne w dwóch wersjach: jedna w obudowie przenośnej z wbudowanym zasilaczem sieciowym a druga w formie panelu do zabudowy tablicowej.

FUNKCJE UKŁADÓW MIERNIKA

Układy analogowego stopnia wejściowego zapewniają precyzyjne zasilanie czujników tensometrycznych.
Opcjonalny przetwornik analogowo-cyfrowy o rozdzielczości 24 bity posiada własny wzmacniacz wejściowy, który umożliwia Użytkownikowi ustawienie jednego z zakresów pomiarowych: ±20 mV, ±40 mV, ±80 mV, ±160 mV, ±320 mV, ±640 mV, ±1280 mV.
Miernik może być wyposażony w opcjonalne wyjście analogowe napięciowe z zakresem od -10 V do +10 V lub prądowe z zakresem od 0 mA do 24 mA, które jest zasilane przetwornikiem.
Układ mikroprocesorowy spełnia w przyrządzie funkcje: zarządzania pomiarami, przeliczania wyników pomiarów (zgodnie z parametrami zdefiniowanymi przez Użytkownika, a zapisanymi w nieulotnej pamięci EEPROM), obsługi komunikacji z Użytkownikiem oraz obu styków szeregowych.
Układ mikroprocesorowy odczytuje na początku pracy zawartość pamięci EEPROM, w której znajdują się m.in. informacje o przeliczaniu wyników pomiarów. Mikroprocesor ciągle odczytuje stan klawiszy i odpowiednio reaguje na nie. Jednocześnie steruje wyświetlaniem informacji o wynikach pomiarów na wyświetlaczu. Wyświetlacz cyfrowy podczas pomiarów pokazuje wynik pomiaru, numer banku pamięci parametrów oraz typ wyświetlanej informacji – wartość bieżąca, minimalna lub maksymalna.
Miernik posiada dziesięć wejść cyfrowych (z opornikami podciągającymi do +4 V) reagujących na zwarcie do masy lub rozwarcie. Dwa wejścia służą do wyboru banku pamięci parametrów. Pozostałe osiem wejść ma funkcję zewnętrznych klawiszy.
Łącza szeregowe RS 485 lub RS 232 umożliwiają komunikację miernika z komputerem, sterownikiem lub innymi przyrządami produkcji ZEPWN przy zachowanym rozdzieleniu galwanicznym obwodów obu urządzeń. Dla RS485 do jednej szyny może być dołączonych maksymalnie 31 urządzeń. Jedno z łącz szeregowych może być zamontowane w standardzie RS 232, dzięki czemu miernik może być dołączony do typowego portu COM1 lub COM2 komputera. Protokół komunikacyjny z komputerem lub sterownikiem to MODBUS RTU – slave.
Zasilacz wielonapięciowy wytwarza napięcia potrzebne dla pracy części cyfrowej miernika, układów analogowych oraz układów łącz szeregowych. Zasilacz musi mieć chwilową wydajność prądową co najmniej 1,3A (przez czas nie dłuższy niż 30 ms od załączenia miernika).

Podstawowe parametry techniczne:

Liczba banków pamięci parametrów 1 do 3
Rozdzielczość przetwornika A/C min. 100000 działek + znak
Nieliniowość przetwornika A/C [%] <0,0015
Zakresy pomiarowe przetwornika A/C ±20mV, ±40mV, ±80mV, ±160mV, ±320mV,
±640mV, ±1,28V
Nieliniowość układów wejściowych [%] < 0,01
Częstotliwość próbkowania [Hz] 800
Czas reakcji na skok sygnału [ms] 5,0
Funkcje dodatkowe pomiar minimum i maksimum, tarowanie, komparacja, korekcja nieliniowości czujnika
Tarowanie 0 ÷ 100 % wartości nominalnej
Wyświetlacz LED 6 cyfr + 2 cyfry numer funkcji, 4 diody informacyjne, pole do podświetlenia jednostek
Minimalne wskazanie -199999
Maksymalne wskazanie 999999
Wysokość cyfr 13 mm (wynik pomiaru), 8 mm (numer funkcji)
Kolor cyfr zielony
Pamięć rejestracji FRAM (nieulotna)
- liczba pamiętanych przebiegów 1
- liczba próbek w przebiegu maksymalnie 32760
- częstotliwość rejestracji sygnału [Hz] 800, 400, 200, 100 lub 50
Zakres wartości pamiętanych próbek -32767 ÷ 32767 działek wyniku
Wejście analogowe – rezystancja mostka [?] 120 ÷ 4300 (zasilanie: 10 Vdc lub 5 Vdc)
Napięcie izolacji dla wejść analogowych [V] > 150
Wyjścia komunikacyjne (opcja) 2 niezależne (RS 232 i RS 485 lub oba RS485)
- protokół MODBUS RTU - slave
- parametry transmisji 19200/9600/4800/1200 bps, 8 bitów danych, 1 lub 2 bity
stopu, parzystość: brak, odd lub even
Typy komparacji alarm górny, alarm dolny, alarm w przedziale, alarm poza
przedziałem
Analogowe wyjście prądowe / napięciowe (opcja do wyboru) 4 ÷ 20 mA lub -10 V ÷ +10 V
Napięcie zasilające miernik [Vdc] 10 ÷ 30 (wersja panelowa)
Napięcie zasilające miernik [Vac/50Hz] 230 (wersja wolno stojąca)
Zakres temperatur pracy miernika [°C] -20 ÷ + 50
Wymiary miernika w obudowie (szerokość/wysokość/głębokość) [mm] 195 × 85 × 240
Wymiary miernika tablicowego (szerokość/wysokość/głębokość) [mm] 96 × 48 × 190
