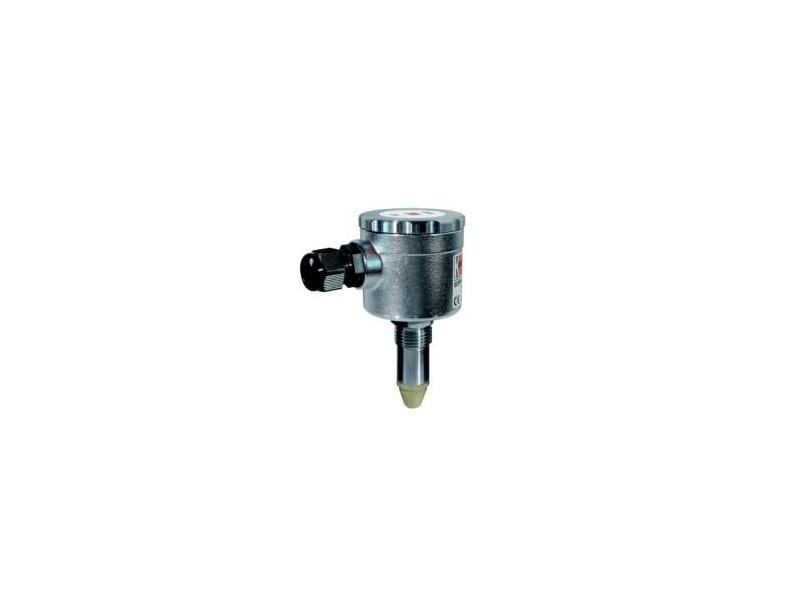

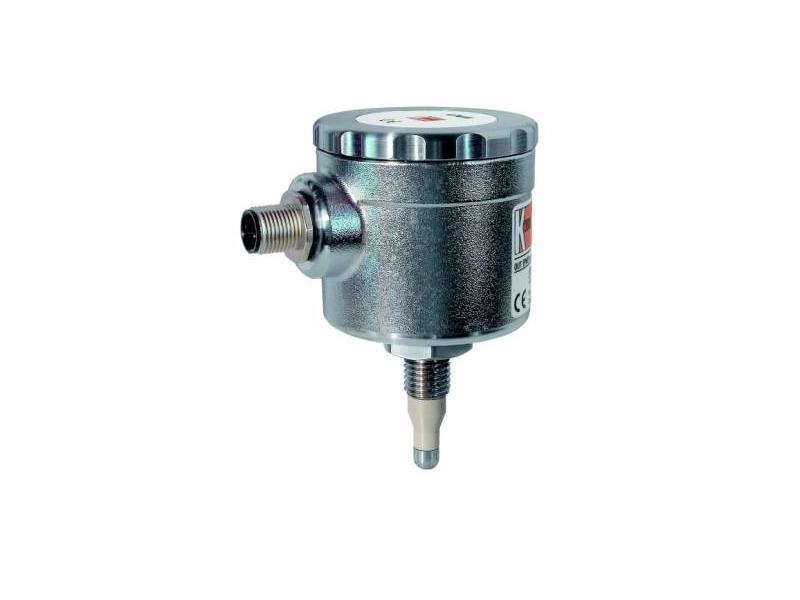

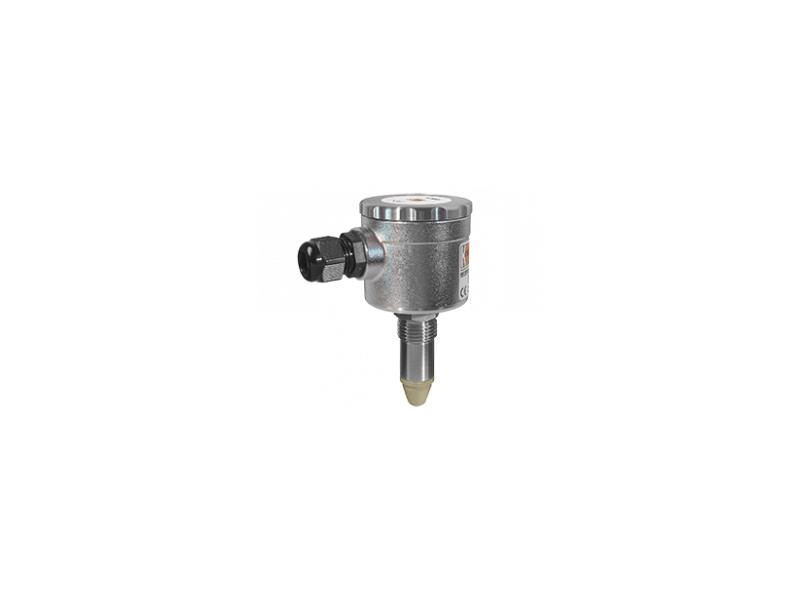

Mikrofalowy sygnalizator poziomu LNM

Mikrofalowy sygnalizator poziomu LNM
Do cieczy przewodzących i nieprzewodzących

Mikrofalowy sygnalizator poziomu LNM firmy KOBOLD przeznaczony jest do niezawodnej sygnalizacji poziomu cieczy, również nieprzewodzących prądu elektrycznego. Urządzenie pracuje w oparciu o technologię mikrofalową, w której pole mikrofalowe penetruje medium na kilka milimetrów. Dzięki temu piana, kondensat oraz osady przylegające do sondy nie są wykrywane, a sygnał przełączający generowany jest dopiero wtedy, gdy strefa sprzężenia zostanie całkowicie pokryta cieczą. Zapewnia to wysoką stabilność i eliminuje fałszywe sygnały w trudnych warunkach procesowych.

Zastosowana zasada pomiaru sprawia, że sygnalizator LNM jest niezależny od przewodności medium, temperatury, ciśnienia oraz zmian właściwości fizycznych cieczy. Urządzenie może być montowane w dowolnej pozycji. W połączeniu z higienicznymi tulejami wspawanymi LZE lub LZE-R uzyskuje się punkt pomiarowy bez martwych stref, w pełni zgodny z wymaganiami higienicznymi oraz przystosowany do procesów CIP/SIP. Zintegrowana elektronika umożliwia bezpośrednie podłączenie sygnału wyjściowego do sterownika PLC bez stosowania dodatkowych przetworników.

Główne zalety sygnalizatora poziomu LNM:

• sygnalizacja poziomu cieczy przewodzących i nieprzewodzących
• niewrażliwość na pianę, osady i oblepianie
• niezależność od przewodności medium
• możliwość pracy w aplikacjach higienicznych
• brak martwych stref przy montażu z tulejami LZE
• kompaktowa, solidna konstrukcja
• zintegrowana elektronika – bezpośrednie wyjście do PLC

Podstawowe parametry techniczne:

• zasada pomiaru: technologia mikrofalowa
• temperatura medium: 0...+100°C
• (do 150°C maks. 30 min w procesach CIP)
• temperatura otoczenia: 0...+70°C
• ciśnienie robocze: do 10 bar
• przyłącza procesowe: G½, wykonania higieniczne wg DIN 11851, Tri-Clamp®, tuleje do wspawania
• materiały części mokrych: stal nierdzewna 1.4404, PEEK
• wyjście: PNP – otwarty kolektor, max. 50 mA
• funkcja: sygnalizacja „pełny / pusty"
• opóźnienie przełączania: 0,2 s (opcjonalnie 0,3...1,0 s)
• zasilanie: 18...36 VDC, <50 mA
• stopień ochrony: IP67
• minimalna stała dielektryczna medium: εr > 20

Mikrofalowy sygnalizator poziomu LNM znajduje zastosowanie w przemyśle spożywczym, farmaceutycznym, chemicznym oraz w instalacjach procesowych, gdzie wymagane jest pewne i higieniczne wykrywanie poziomu cieczy, także w obecności piany i osadów.
