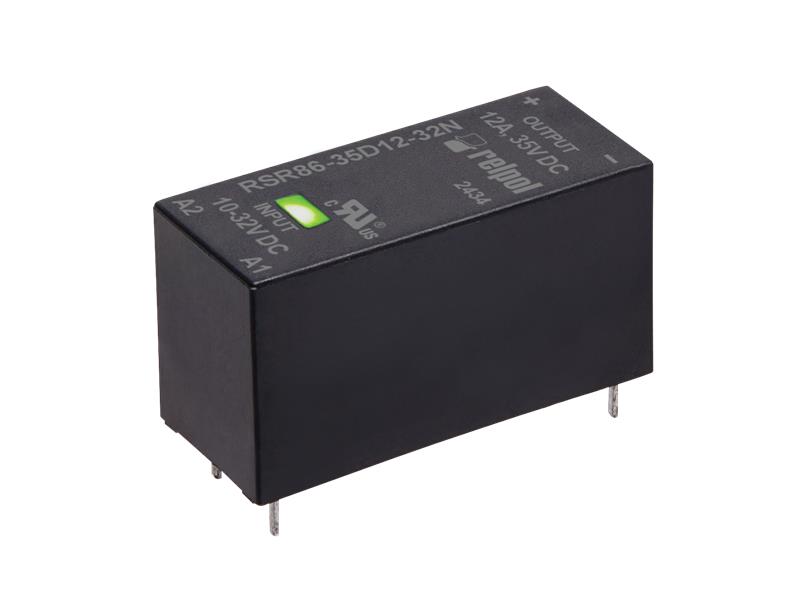

Miniaturowe przekaźniki półprzewodnikowe RSR86 – wysoka wydajność w kompaktowej obudowie

Seria RSR86, które charakteryzują się wysoką wydajnością, niezawodnością oraz możliwością montażu na płytkach drukowanych PCB. Te miniaturowe przekaźniki zostały zaprojektowane z myślą o zastosowaniach wymagających szybkiego i precyzyjnego przełączania.

Najważniejsze cechy przekaźnika RSR86:

• Załączanie w DC: Przekaźniki RSR86 zostały zoptymalizowane do pracy w układach zasilanych napięciem stałym (DC) z natychmiastową komutacją.
• Wyjście MOSFET: Dzięki wyjściu typu MOSFET, przekaźnik umożliwia efektywne przełączanie przy dużych obciążeniach prądu stałego.
• Prąd obciążenia do 12 A: Przekaźniki RSR86 obsługują prąd obciążenia do 12 A, co sprawia, że doskonale nadają się do zastosowań wymagających pracy z wysokimi prądami.
• Maksymalne napięcie obciążenia: Maksymalne napięcie obciążenia wynosi 35 V DC, a znamionowe napięcie obciążenia to 24 V DC.
• Wysoka izolacja: Napięcie probiercze wynosi 2 500 Vrms, co gwarantuje skuteczną izolację optyczną między wejściem a wyjściem, zwiększając bezpieczeństwo eksploatacji.
• Wskaźnik LED: Wbudowany wskaźnik LED (zielony) umożliwia łatwą identyfikację stanu pracy przekaźnika.

Przekaźniki RSR86 – szerokie zastosowanie w wielu branżach
RSR86 to przekaźniki stworzone z myślą o wymagających aplikacjach, gdzie niezawodność i szybkie przełączanie mają kluczowe znaczenie. Idealnie sprawdzają się w:

• inteligentnych systemach pomiarowych,
• aplikacjach elektronicznych opartych na płytkach drukowanych PCB,
• układach automatyki przemysłowej,
• systemach sterowania zasilaniem.

Dane techniczne i parametry przekaźnika RSR86

• Napięcie wejścia sterującego: 10-32 V DC, z typowym prądem wejścia na poziomie 10,7 mA przy 24 V DC.
• Czas załączenia i wyłączenia: Bardzo krótki czas załączenia (< 0,05 ms) i wyłączenia (< 0,25 ms) pozwala na natychmiastowe reagowanie na zmiany sygnałów sterujących.
• Zakres temperatury pracy: Przekaźnik RSR86 pracuje w temperaturze od -20 do +60°C, zapewniając niezawodność w różnych warunkach otoczenia.

Prosty montaż na płytkach drukowanych
Dzięki niewielkim wymiarom (29 x 12,7 x 15,7 mm) i lekkości (10,5 g), przekaźnik RSR86 można łatwo zamontować na płytkach drukowanych PCB. Dostępne są dwie wersje: z rastrem pinów 3,5 mm lub 5 mm, co umożliwia elastyczne dopasowanie do konkretnego projektu.

Dlaczego warto wybrać przekaźniki RSR86?

• Wysoka wydajność przełączania: Przekaźniki RSR86 charakteryzują się dużą szybkością działania i niskim spadkiem napięcia w stanie zadziałania (maks. 0,05 V DC), co zapewnia efektywne i niezawodne przełączanie.
• Odporność na zakłócenia: Wysoka izolacja optyczna gwarantuje bezpieczne oddzielenie obwodów sterujących od obciążenia, zwiększając niezawodność pracy w trudnych warunkach.
• Uniwersalne zastosowanie: Doskonałe do aplikacji przemysłowych, automatyki, inteligentnych systemów pomiarowych i wielu innych układów elektronicznych.

Przekaźniki półprzewodnikowe RSR86 to doskonałe rozwiązanie dla aplikacji, które wymagają szybkiego, precyzyjnego i niezawodnego przełączania przy dużych obciążeniach prądu stałego. Dzięki swoim kompaktowym wymiarom i zaawansowanym parametrom technicznym są one idealnym wyborem do montażu na płytkach drukowanych w nowoczesnych systemach elektronicznych.
