Miniaturowe wyspy zaworowe CPV-SC
- Producent:
- Festo

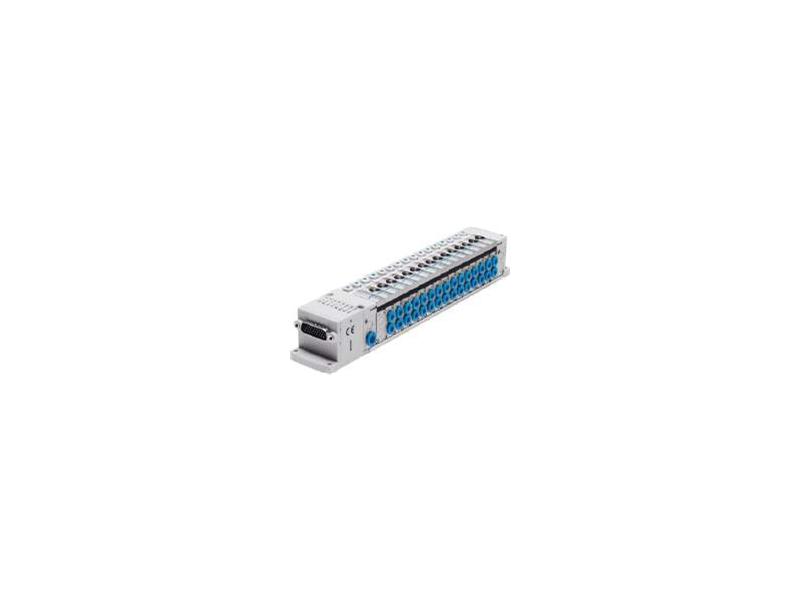

Wyspa zaworowa CPV-SC
Kompaktowa, mała i o dużej mocy!
Wyspa zaworowa CPV Smart Cubic o stałej wielkości, szerokość i wysokość tylko 40 mm. Jest to uzupełnienie innych wysp z tego systemu: mała wyspa zaworowa z 4, 8, 12 lub 16 pozycjami zaworowymi. Duża elastyczność konfiguracji, CPV Smart Cubic umożliwia szeroki wybór różnych funkcji zaworów: 5/2 z jedną cewką, 5/2 z dwoma cewkami, 3/2 normalnie zamknięty lub otwarty i 2/2 normalnie zamknięty. Wiele opcji przyłączy: np. dla przyłączy pneumatycznych lub elektrycznych. Praktycznie usytuowane wyjścia pneumatyczne z przodu wyspy, proste podłączenie elektryczne przy pomocy miniaturowej wtyczki. Montaż bezpośredni przy pomocy śrub lub na szynie. Uchwyt etykiet opisowych do prostego i trwałego opisu zaworów i zasłonięcia pomocniczego sterowania ręcznego.
Konsekwencja w komunikacji: Zintegrowane moduły Fieldbus-DeviceNet do sterowania urządzeniami poprzez DeviceNet. Rozwiązania oszczędne pod kątem instalacji dzięki zastosowaniu Fieldbus DeviceNet pozwalają na redukcję okablowania. Również proste elektryczne podłączenie poprzez Multipol.
CPV-SC jest wysoce kompaktową wyspą zaworową o szerokości zaworów 10 mm. Jest ona szczególnie przydatna w aplikacjach, gdzie jest ograniczona przestrzeń zabudowy. Wyspa jest oparta na płycie zintegrowanej z zaworem, co zapewnia ekstremalną oszczędność przestrzeni. W celu redukcji wysokości, przyłącze elektryczne jest umieszczone z boku.
Dane techniczne
- Szerokość zaworów: 10 mm
- Wielkości: wysokość 40 mm, szerokość 40 mm, długość w zależności od liczby zaworów
- Przepływ: do ok. 170 l/min
- Liczba pozycji zaworów: 4, 8, 12 i 16
- Przyłącze Multipol lub Fieldbus (DeviceNet)
- Rozszerzenie konfiguracji poprzez interfejs CP i moduły CP-Wej./Wyj. "CompactLine"
- Napięcie robocze: 24 V DC ±10 %
- Stopień ochrony: IP40
Kompaktowa, mała i o dużej mocy!
Wyspa zaworowa CPV Smart Cubic o stałej wielkości, szerokość i wysokość tylko 40 mm. Jest to uzupełnienie innych wysp z tego systemu: mała wyspa zaworowa z 4, 8, 12 lub 16 pozycjami zaworowymi. Duża elastyczność konfiguracji, CPV Smart Cubic umożliwia szeroki wybór różnych funkcji zaworów: 5/2 z jedną cewką, 5/2 z dwoma cewkami, 3/2 normalnie zamknięty lub otwarty i 2/2 normalnie zamknięty. Wiele opcji przyłączy: np. dla przyłączy pneumatycznych lub elektrycznych. Praktycznie usytuowane wyjścia pneumatyczne z przodu wyspy, proste podłączenie elektryczne przy pomocy miniaturowej wtyczki. Montaż bezpośredni przy pomocy śrub lub na szynie. Uchwyt etykiet opisowych do prostego i trwałego opisu zaworów i zasłonięcia pomocniczego sterowania ręcznego.
Konsekwencja w komunikacji: Zintegrowane moduły Fieldbus-DeviceNet do sterowania urządzeniami poprzez DeviceNet. Rozwiązania oszczędne pod kątem instalacji dzięki zastosowaniu Fieldbus DeviceNet pozwalają na redukcję okablowania. Również proste elektryczne podłączenie poprzez Multipol.
CPV-SC jest wysoce kompaktową wyspą zaworową o szerokości zaworów 10 mm. Jest ona szczególnie przydatna w aplikacjach, gdzie jest ograniczona przestrzeń zabudowy. Wyspa jest oparta na płycie zintegrowanej z zaworem, co zapewnia ekstremalną oszczędność przestrzeni. W celu redukcji wysokości, przyłącze elektryczne jest umieszczone z boku.
Dane techniczne
- Szerokość zaworów: 10 mm
- Wielkości: wysokość 40 mm, szerokość 40 mm, długość w zależności od liczby zaworów
- Przepływ: do ok. 170 l/min
- Liczba pozycji zaworów: 4, 8, 12 i 16
- Przyłącze Multipol lub Fieldbus (DeviceNet)
- Rozszerzenie konfiguracji poprzez interfejs CP i moduły CP-Wej./Wyj. "CompactLine"
- Napięcie robocze: 24 V DC ±10 %
- Stopień ochrony: IP40
