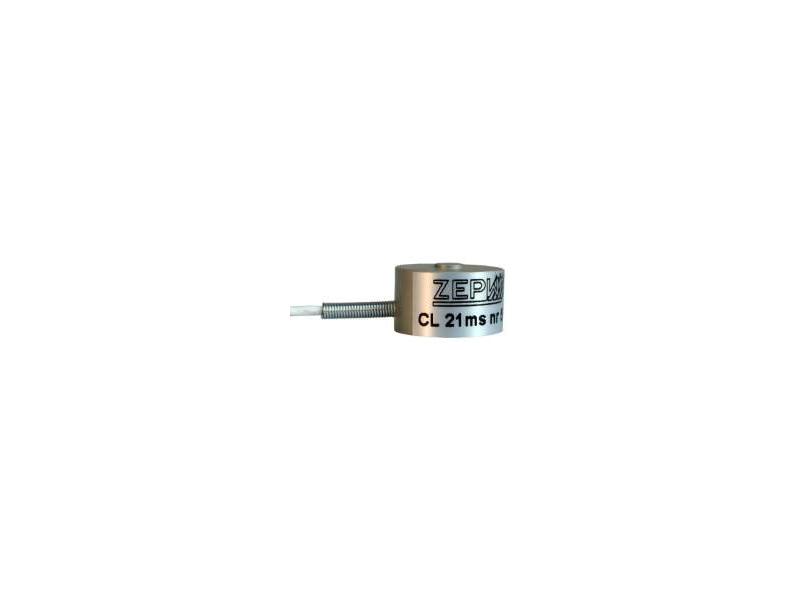

Miniaturowy czujnik siły CL 21ms
Miniaturowy czujnik siły CL 21ms
Producent:
ZEPWN
Miniaturowy tensometryczny czujnik siły CL 21ms służy do pomiaru sił ściskających.
Znajduje zastosowanie wszędzie tam, gdzie wymagana jest duża dokładność pomiaru przy niewielkich gabarytach czujnika.
Przetwarzanie mierzonej siły realizowane jest za pomocą odpowiedniego stalowego elementu sprężystego oklejonego tensometrami foliowymi połączonymi w układ pełnego zrównoważonego i skompensowanego mostka. Czujnik CL 21ms w konfiguracji R1 ma mostek tensometryczny 350 Ohm o czułości 1 mV/V a w konfiguracji R2 mostek tensometryczny 1000 Ohm
o czułości 2 mV/V.
W połączeniu z układami pomiarowymi produkowanymi przez ZEPWN stanowi precyzyjny i niezawodny tor pomiaru siły.

Podstawowe parametry techniczne:

Zakres [kN] 0,2; 0,5; 1; 2; 5
Sygnał wyjściowy [mV/V] 1 – R1, 2 – R2
Błąd sumaryczny [%] 0,2
Napięcie zasilania nominalne [V] 10
Rezystancja tensometrów [Ohm] 350
Rezystancja wejściowa [Ohm] 730 ± 25
Rezystancja wyjściowa [Ohm] 700 ± 5
Temperatura pracy [K] 278 - 363
Maksymalne odkształcenie [mm] 0,1
Wymiary 20 mm (średnica) x 12,6 mm (wysokość)
Materiał aluminium, stal
Długość kabla standardowo 3 m lub zgodnie z zamówieniem

Dystrybutor

ZEPWN J. Czerwiński i Wspólnicy – spółka jawna

Adres: ul. Kołłątaja 8, 05-270 Marki
Nr telefonu: 0 22 7812169 7712411 Pokaż numer
Faks: 0 22 761 52 50 Pokaż numer
Adres e-mail: zepwn@zepwn.com.pl
WWW: www.zepwn.com.pl
