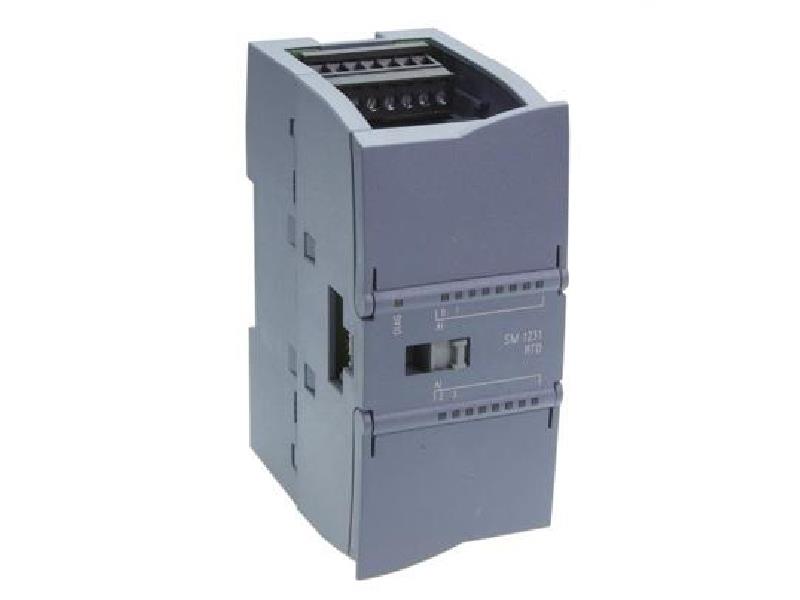

Moduł 6ES7231-5PD32-0XB0 SIMATIC S7-1200 SM 1231 RTD

6GK7242-5DX30-0XE0

SIMATIC S7-1200, MODUŁ WEJŚĆ ANALOGOWYCH SM 1231 RTD, 4 WEJŚCIA ANALOGOWE RTD

Informacje ogólne
Oznaczenie typu produktu SM 1231, AI 4x16 bit RTD
Napięcie zasilania
Wartość znamionowa (DC)
? 24 V DC Tak
Prąd wejściowy
Pobór prądu, typ. 40 mA
z magistrali montażowej 5 V DC, typ. 80 mA
Utrata mocy
Strata mocy, typ. 1,5 W
Wejścia analogowe
Liczba wejść analogowych 4; Termometr oporowy
dopuszczalne napięcie wejściowe dla napięcia wejściowego
(limit zniszczenia), max.? 35 V
Jednostka techniczna do pomiaru temperatury
nastawny
Stopnie Celsjusza / stopnie Fahrenheita
Zakresy wejściowe
? Napięcie nr
? Aktualny nr
? Termopara Nie
? Termometr oporowy Tak; Nadajnik oporowy: Pt10, Pt50, Pt100, Pt200,
Pt500, Pt1000, Ni100, Ni120, Ni200, Ni500, Ni1000, Cu10, Cu50,
Cu100, LG-Ni1000
? Odporność Tak; 150 ?, 300 ?, 600 ?
Zakresy wejściowe (wartości znamionowe), termometr oporowy
? Cu 10 Tak
? Rezystancja wejściowa (Cu 10) 10 ?
? Ni 100 Tak
? Rezystancja wejściowa (Ni 100) 100 ?
? Ni 1000 Tak
? Rezystancja wejściowa (Ni 1000) 1 000 ?
? LG-Ni 1000 Tak
? Rezystancja wejściowa (LG-Ni 1000) 1 000 ?
? Ni 120 Tak
? Rezystancja wejściowa (Ni 120) 120 ?
? Ni 200 Tak
? Rezystancja wejściowa (Ni 200) 200 ?
? Ni 500 Tak
? Rezystancja wejściowa (Ni 500) 500 ?
? Pt 100 Tak
? Rezystancja wejściowa (Pt 100) 100 ?
? Pt 1000 Tak
? Rezystancja wejściowa (Pt 1000) 1 000 ?
? Pt 200 Tak
? Rezystancja wejściowa (Pt 200) 200 ?
? Pt 500 Tak
? Rezystancja wejściowa (Pt 500) 500 ?
Zakresy wejściowe (wartości znamionowe), rezystory
? 0 do 150 omów Tak
? 0 do 300 omów Tak
? 0 do 600 omów Tak
Termopara (TC)
Kompensacja temperatury
- parametryzowalne Nie
Generowanie wartości analogowych dla wejść
Integracja zasady pomiaru
Integracja i czas konwersji / rozdzielczość na kanał
? Rozdzielczość z overrange (bit ze znakiem),
max. 15 bitów; + znak
? Czas integracji, parametryzowalny Nie
? Tłumienie napięcia zakłócającego dla
częstotliwość zakłóceń f1 w Hz
85 dB przy 50/60/400 Hz
Błędy / dokładności
Błąd temperatury (w odniesieniu do zakresu wejściowego), (+/-) 25 ° C ? 0,1%, do 55 ° C ? 0,2% całkowitego zakresu pomiarowego
Powtórzyć dokładność w stanie ustalonym przy 25 ° C (w stosunku do
zakres wyjściowy), (+/-) 0,05%
Tłumienie zakłóceń dla f = n x (f1 +/- 1%), f1 = częstotliwość zakłóceń
? Zakłócenia w trybie wspólnym, min. 120 dB
Przerwania / diagnostyka / informacje o stanie
Alarmy Tak
Funkcja diagnostyczna Tak; Można odczytać
Alarmy
? Alarm diagnostyczny Tak
Komunikaty diagnostyczne
? Monitorowanie napięcia zasilania Tak
? Przerwa drutowa Tak
Dioda LED wskazania diagnostycznego
? status wejść Tak
? do konserwacji Tak
Stopień i klasa ochrony
Stopień ochrony wg. zgodnie z EN 60529
? IP20 Tak
Normy, aprobaty, certyfikaty
Znak CE Tak
Zatwierdzenie CSA Tak
Zatwierdzenie FM Tak
RCM (dawniej C-TICK) Tak
Warunki otoczenia
Swobodny spadek
? Wysokość upadku, max. 0,3 m; pięć razy w opakowaniu produktu
Temperatura otoczenia podczas pracy
? min. -20 ° C
? max. 60 ° C
? montaż poziomy, min. -20 ° C
? montaż poziomy, max. 60 ° C
? instalacja pionowa, min. -20 ° C
? instalacja pionowa, max. 50 ° C
Temperatura otoczenia podczas przechowywania / transportu
? min. -40 ° C
? max. 70 ° C
Ciśnienie powietrza wg. zgodnie z IEC 60068-2-13
? Działanie, min. 795 hPa
? Działanie, max. 1 080 hPa
? Przechowywanie / transport, min. 660 hPa
? Przechowywanie / transport, max. 1 080 hPa
Wilgotność względna
? Praca przy 25 ? bez kondensacji, max. 95%
Stężenia zanieczyszczeń
? SO2 przy RH <60% bez kondensacji S02: <0,5 ppm; H2S: <0,1 ppm; RH <60% bez kondensacji
Metoda połączenia
wymagane przednie złącze Tak
Mechanika / materiał
Materiał obudowy (przód)
? Plastik Tak
Wymiary
Szerokość 45 mm
Wysokość 100 mm
Głębokość 75 mm
Waga, ok. 220 g
