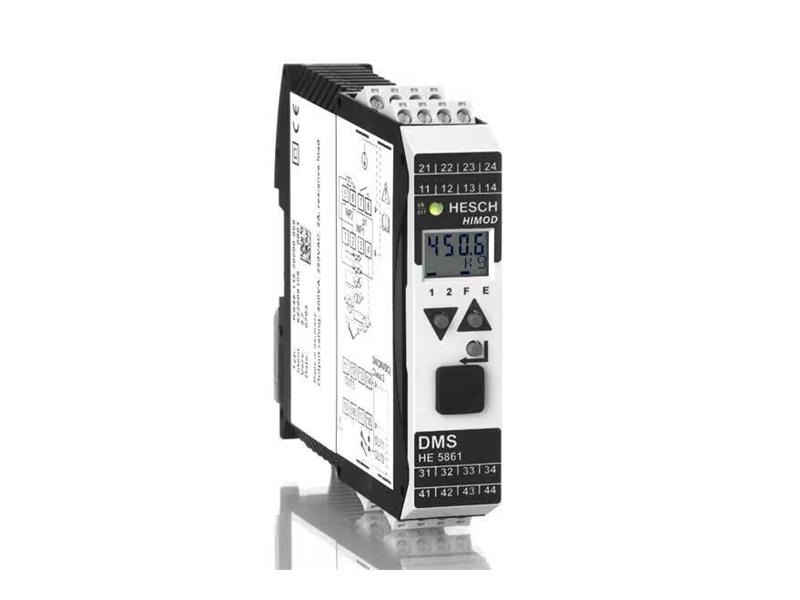

Moduł DMS – HE 5861

1 uniwersalne wyjście analogowe
2 wyjścia przekaźnikowe (bliżej)
3 przyciski do obsługi
2-wierszowy wyświetlacz LCD jako wyświetlacz wartości procesowej

Moduł tensometru HE 5861 rejestruje zmierzoną wartość z czujników tensometrycznych, tensometrów lub czujników ciśnienia masowego.

Jeśli wymagany jest serwis, moduł można szybko i łatwo wymienić podczas pracy (hot swap). Wartości procesowe prezentowane są na wyświetlaczu LCD. Tensometry (DMS) oceniane są z rozdzielczością 23 bitów. Dostępne jest uniwersalne wyjście analogowe (14-bitowe) z równoległym sygnałem prądowym i napięciowym oraz dwa przekaźniki do monitorowania wartości granicznych.

Obszary napięcia zasilania, magistrali komunikacyjnej, logiki i wejść są od siebie galwanicznie odizolowane. W przypadku wystąpienia błędu moduły pracują z wcześniej zdefiniowanymi wartościami błędów w celu zapewnienia bezpiecznego sterowania procesem (fail safe). Przetwornik można konfigurować i parametryzować za pomocą interfejsu SmartPort.

Specyfikacja techniczna
ON 5861
typ modułu Moduł HIMOD DMS
zasilacz przez wewnętrzną magistralę T: 24 V DC / 7,5 V DC
pobór energii maks. 250 mA przy 24 V / maks. 100 mA przy 7,5 V
Izolacja elektryczna
(-2300 V eff / -500 V eff ) Zasilanie // Przekaźnik OUT // (Logika / Wejścia / Wyjścia)
Wejście sygnału tensometru
wykonanie Połączenie 4-/6-przewodowe dla DMS, z
zasilaniem 10 V maks. 125 mA
rozdzielczość / czas próbkowania 23 bity / 50 ms
wrażliwość 0,5, 1, 2, 4mV/V
Wejście cyfrowe przełączane z 5 V DC, 0,5 mA. funkcja do wyboru
Wyjścia przekaźnikowe OUT1, OUT2 2 x styki zwierne, obciążalne 500 VA,
250 V, 2 A, obciążenie rezystancyjne
wyjście analogowe
rezolucja 14 bitów
wyjście napięciowe 0/2...10V, obciążenie ≥ 2 kΩ, dokładne. ≤ 0,1%,
brak odporności na zwarcie
prąd wyjściowy 0/4...20 mA, obciążenie ≤ 600 Ω,
dokładność ≤ 0,1%, odporne na zwarcie
czas rozruchu ≤ 20 minut
przedni interfejs „SmartPort" do konfiguracji
sterownica 3 x przyciski, różne wejścia
wskaźnik diagnostyczny
1 wyświetlacz LCD 2 linie, 4/5 cyfr, różne wyświetlacze
1x 2 kolorowa dioda LED stan modułu
technologia połączeń Zaciski śrubowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Zaciski sprężynowe/wtykowe, przekrój przewodu 0,2...2,5 mm²
Waga 150g
Zastrzega się błędy i zmiany
